Convertisseur Continu-Continu Hacheurs dévolteur

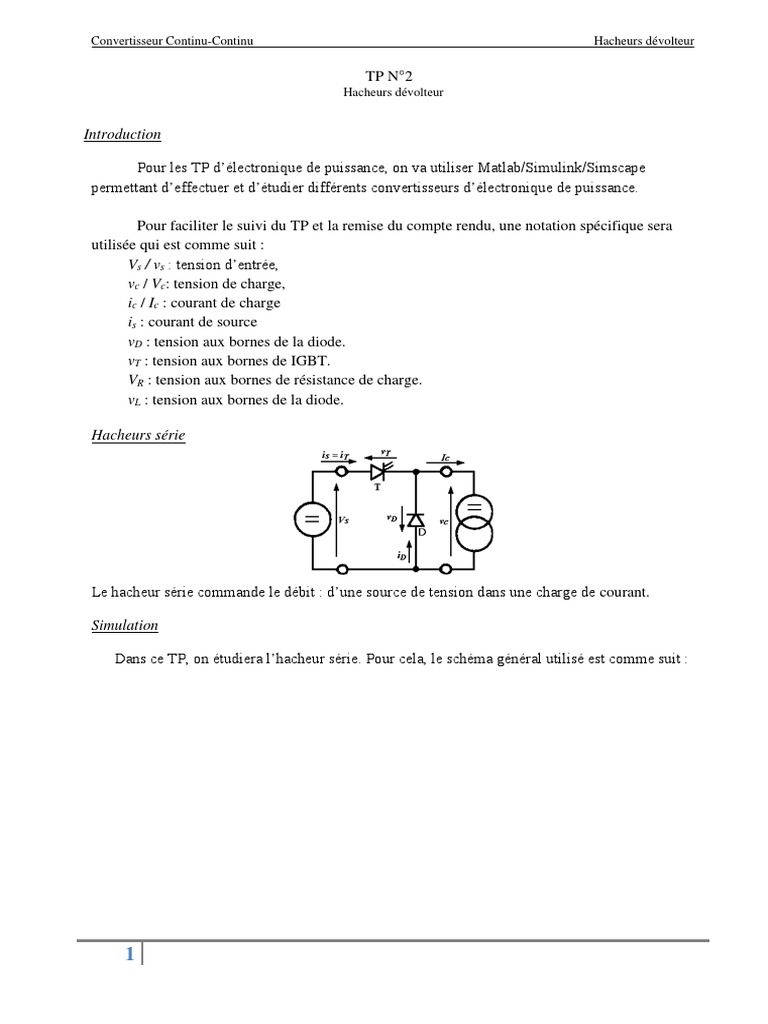

TP N°2
Hacheurs dévolteur

Introduction

Pour les TP d’électronique de puissance, on va utiliser Matlab/Simulink/Simscape

permettant d’effectuer et d’étudier différents convertisseurs d’électronique de puissance.

Pour faciliter le suivi du TP et la remise du compte rendu, une notation spécifique sera
utilisée qui est comme suit :
Vs / vs : tension d’entrée,
vc / Vc: tension de charge,
ic / Ic : courant de charge
is : courant de source
vD : tension aux bornes de la diode.
vT : tension aux bornes de IGBT.
VR : tension aux bornes de résistance de charge.
vL : tension aux bornes de la diode.

Hacheurs série

Le hacheur série commande le débit : d’une source de tension dans une charge de courant.

Simulation

Dans ce TP, on étudiera l’hacheur série. Pour cela, le schéma général utilisé est comme suit :

1
Convertisseur Continu-Continu Hacheurs dévolteur

2
Convertisseur Continu-Continu Hacheurs dévolteur

Travail àeffectuer
a) Visualiser l’allure des tensions vc , VR , vL , vT , vD, i s et Ic pour un rapport cyclique 0,5,
pour trois périodes (en régime permanent). Commenter les différentes allures.

b) Mesurer et Compléter le tableau suivant

 Vs Vc Vceff Ic Iceff Calculer α
0 à1 α = Vc/Vs

Commenter les résultats.

Qu’est ce qui se passe lorsque la diode est claquée.

Qu’est ce qui se passe lorsque la diode est grillée.
Qu’est ce qui se passe t’il lorsqu’on élimine la résistance ? Montrer sa en simulation ?
