Répulique algérienne démocratique et populaire

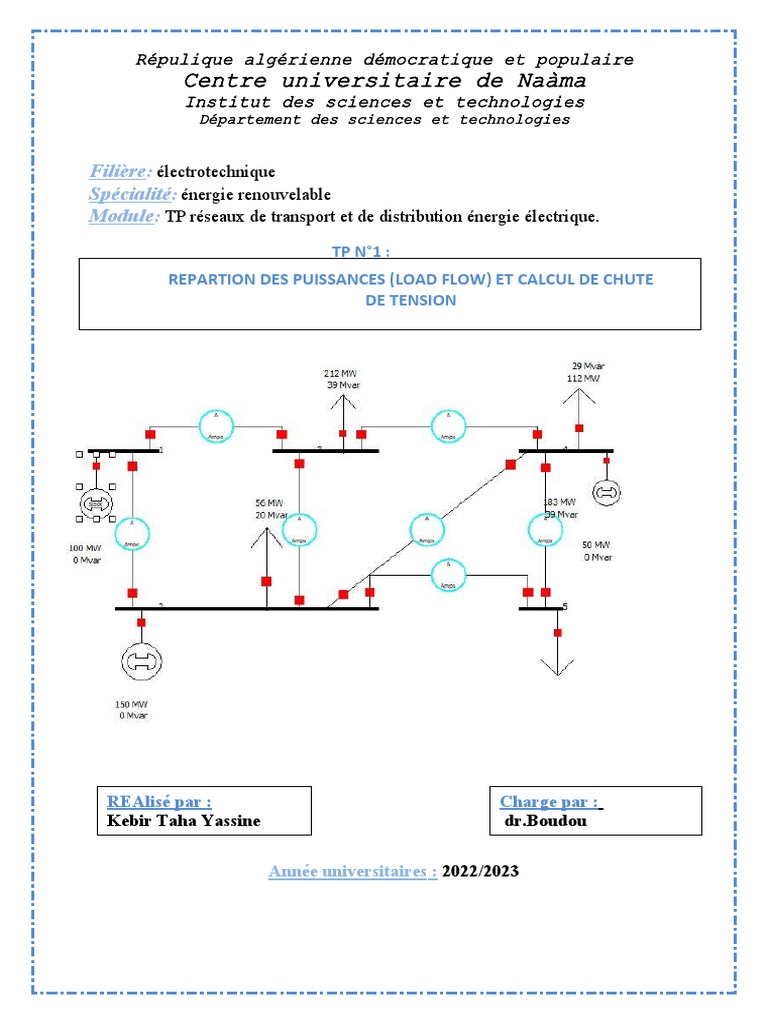

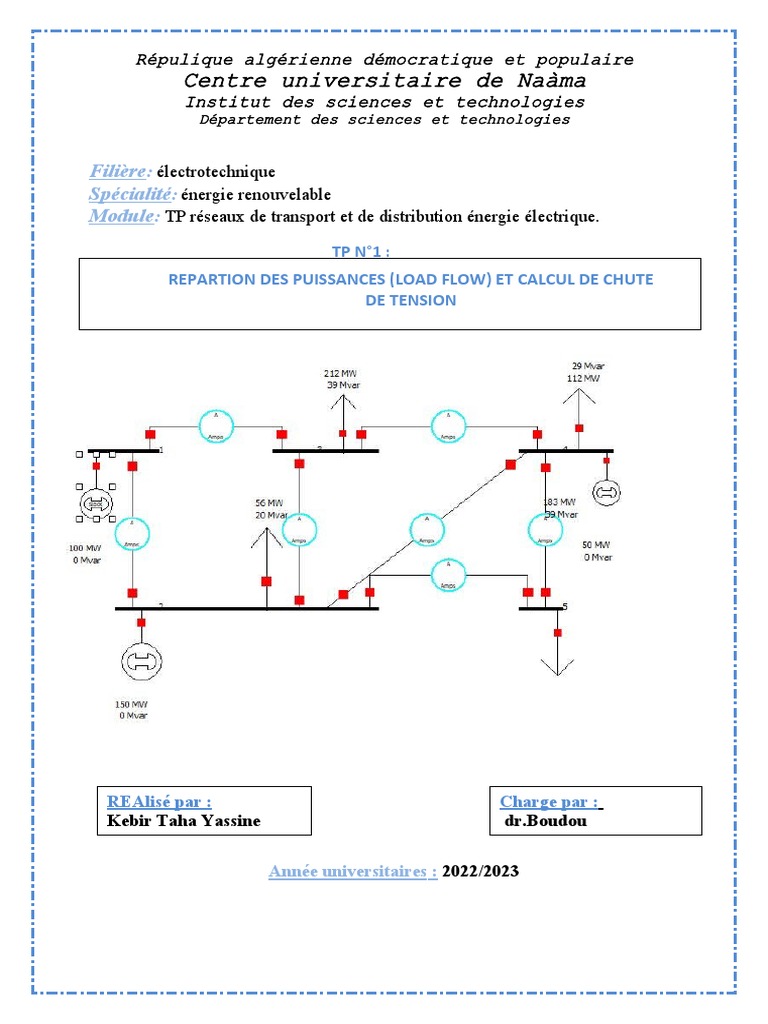

Centre universitaire de Naàma

Institut des sciences et technologies
Département des sciences et technologies

Filière: électrotechnique
Spécialité: énergie renouvelable
Module: TP réseaux de transport et de distribution énergie électrique.
TP N°1 :
REPARTION DES PUISSANCES (LOAD FLOW) ET CALCUL DE CHUTE
DE TENSION

REAlisé par : Charge par :

Kebir Taha Yassine dr.Boudou

Année universitaires : 2022/2023

I-But du TP
 Résolution de problème de l’écoulement de puissance en utilisant
le Logiciel PowerWorld Simulator par des méthodes numériques
comme Newton Raphson, Gauss Seidel sur un réseau électrique
test à 5 nœuds.
 Calcule des pertes dans les lignes et la chute de tension.

II. Travail demandé :

1-Modélisation de system :
 avant le simulation

 Apres le simulation :
2 – Remplissage les données du réseau étudié :
 Les donnees du les trois generaeur :
GENERATEUR 01 dans le bus n°01
GENERATEUR 02 dans le bus n° 02

GENERATEUR 03 dans le bus n° 04

 Les parametre des charge :
 Les paramètre des lignes pour le système :

 La ligne 01(bus 1 to bus 2) :

 La ligne 02(bus 1 to bus 3) :

 La ligne 03(bus 2 to bus 3) :

La ligne 04(bus 2 to bus 4) :


 La ligne 05(bus 2 to bus 5) :
 La ligne 06(bus 3 to bus 4) :

 La ligne 07(4 to bus 5) :

 REMPLISSAGE LES TABLEAU

Tableau I : Matrice Admittance de réseau à 05 nœuds.

Buses Bus 1 Bus 2 Bus 3 Bus 4 Bus 5
1 6,25 - j18,48 -5,00 + j15,00 -1,25 + j3,75
2 -5,00 + j15,00 10,83 - j32,20 -1,67 + j5,00 -1,67 + j5,00 -2,50 + j7,50
3 -1,67 + j5,00 12,92 - j38,70 -10,00 + j30,00
4 -1,67 + j5,00 -10,00 + j30,00 12,92 - j38,70 -1,25 + j3,75
5 -2,50 + j7,50 -1,25 + j3,75 3,75 – j11,21
Tableau II : Résultats et simulation de réseau à 05 nœuds.

Nœud Tension Déphasage Production

(pu) (degré) MW Mvar
1 1,00 80,91 426 -301
2 1.00 70.37 150 -19
3 0.96 60.42 / /
4 1.00 59. 84 50 130
5 0.89 58.07 / /

Interprétation :
Nous remarquons d'après les résultats obtenus qu'il y a une chute de tension au nœud
0)5(, et que lorsque nous passons d'une ligne plus petite à une ligne plus grande, il y ait
une diminution des valeurs d’Angle de Tension et Les puissances générées Active et
Réactive.

Tableau III : Transit de Puissance dans les lignes réseau à 05 nœuds.

Ligne De Vers P Q S Perte de transport
Nœud Nœud (MW) (Mvar) (Mva)
s s P (MW) Q (Mvar)
1 1 2 288.08 -91.87 302.38 17.49 2.48
2 1 3 138.02 -9.51 138.34 15.28 41
3 2 3 84.12 -6.03 85.63 4.75 10.37
4 2 4 85.77 -35.34 94.02 5.25 11.75
5 2 5 184.81 42.3 212.21 17.89 50.41
6 3 4 -5.13 -105.54 105.66 1.17 1.58
7 4 5 17.54 32.42 44.98 1.46 -1.05
Interprétation :
Nous remarquons d'après les résultats obtenus qu'il y a un problème l’écoulement de
puissance (Active, Réactive, Apparente) enter Nœuds [1 et 2]
 Conclusion :
L’étude de l’écoulement de puissance ou de flux de puissance est pour étape
essentielle pour l’étude et la conception des réseaux électrices. Cette étude est
nécessaire pour la planification, l’échange de puissance entre les centres de production
et le transport de l’Energie électrices.
