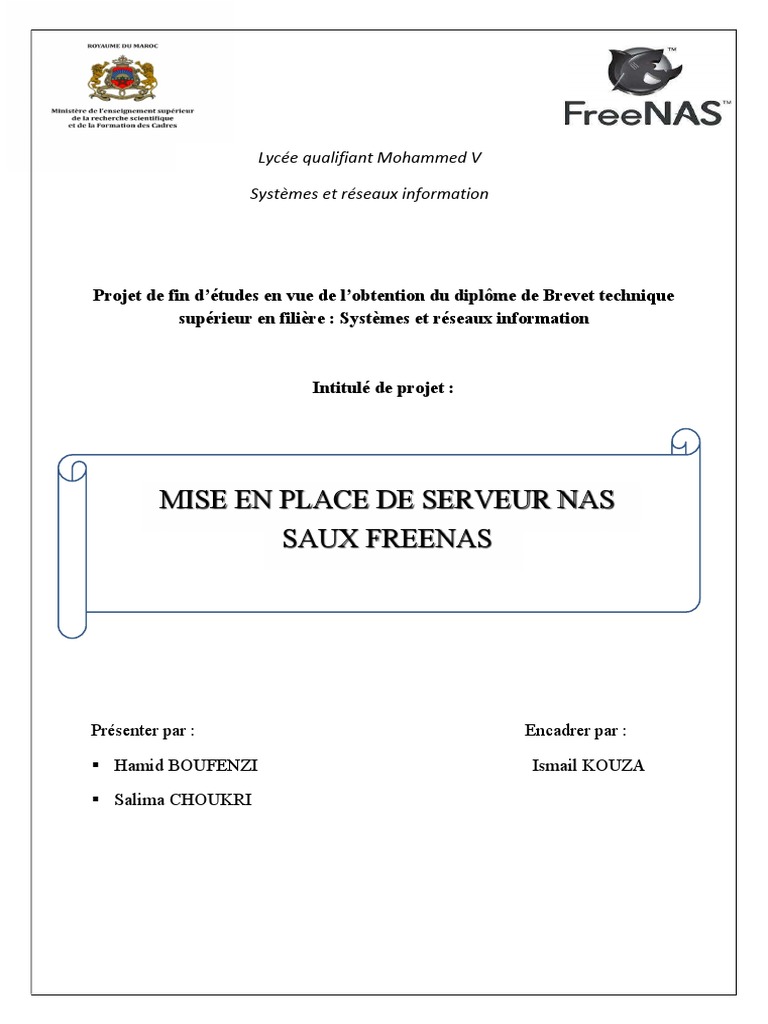

Intitulé de projet :
Salima CHOUKRI
2 Année de formation : 2020-2022
Remerciement :
Notre projet est mise en place un serveur NAS sur freeNAS Le NAS, ou Network Attached
Storage, est un appareil de stockage autonome qui peut se connecter à votre réseau privé
ou professionnel via Internet. Il permet de sauvegarder, partager, sécuriser mais aussi
de faciliter l’accès à vos fichiers depuis plusieurs appareils. Il constitue ainsi un atout
pratique pour rendre le travail en équipe plus efficace ou partager plus facilement des
photos et des documents (les examens, les cours, les projets) entre les membres de centre
BTS.
Notre projet de fin d’étude a pour objectif de mettre en place un serveur NAS sur FreeNAS
dans le réseau local de centre BTS pour réduire ses problèmes au niveau de sauvegarde et
partage des fichiers entre les membres de centre BTS
1. Introduction
2. Méthode de sauvegarde
La sauvegarde complète
La sauvegarde incrémentale
La sauvegarde différentielle
Comme la méthode incrémentale, avec une sauvegarde
différentielle, la première sauvegarde est complète. Mais
3 par la suite, le système sauvegarde tous les changements
depuis la dernière sauvegarde complète. Ce type de
sauvegarde nécessite plus d’espace de stockage que
l’incrémentale, mais permet également un temps de
restauration rapide.
1. Introduction
Un serveur de sauvegarde est un type de serveur qui facilite la sauvegarde des données, des
fichiers, des applications et/ou des bases de données. Il existe trois types de stockage DAS,
SAN et NAS.
Lorsque le volume de données est très important, ou bien les données doivent êtres accédés
par plusieurs serveurs, le DAS (Direct Attached Storage) n'est plus adapté. Il faut se tourner
vers des solutions de stockage à la fois plus souples et plus puissantes : le NAS ou le SAN, des
architectures synonymes de centralisation des sauvegardes. Le NAS et le SAN représentent
actuellement 40 % des ventes de systèmes de stockage de masse, chiffre en constante
augmentation, dont les 3/4 en faveur du SAN. Le SAN est adapté aux sites importants,
nécessitant notamment des partages de données complexes et évolutifs.
Intégrant des éléments communs et utilisés pour des usages voisins ou complémentaires, les
constructeurs proposent maintenant des systèmes évolutifs, combinant NAS et SAN.
1. Serveur NAS
Un « NAS » (Network Attached Storage) est un dispositif de stockage en réseau. Il s'agit d'un
serveur de stockage à part entière pouvant être facilement attaché au réseau de l'entreprise
afin de servir de serveur de fichiers et fournir un espace de stockage tolérant aux pannes. Un
NAS est un serveur à part entière disposant de son propre système d'exploitation et d'un
logiciel de configuration paramétré avec des valeurs par défaut convenant dans la majorité
des cas. Il possède généralement son propre système de fichiers hébergeant le système
d'exploitation, ainsi qu'un ensemble de disques indépendants servant à héberger les
données à sauvegarder.
2.2 Logiciels :
La différence principale entre un NAS et un serveur de stockage généraliste se situe au
niveau du logiciel. Le logiciel du NAS est déployé sur un système d'exploitation léger
généralement intégré au matériel. Les serveurs de stockage généralistes disposent d'un
système d'exploitation complet qui envoie et reçoit des milliers de requêtes chaque
seconde, dont une fraction seulement concerne le stockage.
À l'opposé, le boîtier NAS n'envoie et ne reçoit que deux types de requêtes : stockage des
données et partage de fichiers.
2.3 Protocoles :
Un boîtier de stockage en réseau est formaté avec des protocoles de transfert de données
qui régissent l'envoi de données entre plusieurs périphériques. Les clients peuvent accéder à
ces protocoles via un commutateur, c'est-à-dire un serveur central qui connecte tous les
éléments du réseau et achemine les requêtes. En pratique, les protocoles de transfert de
données vous permettent d'accéder aux fichiers stockés sur un autre ordinateur, comme s'il
s'agissait des vôtres.
Sur un réseau, plusieurs protocoles peuvent être utilisés, mais les deux plus importants sont
les suivants : le protocole IP (Internet Protocol) et le protocole TCP (Transmission Control
Protocol). Le protocole TCP permet de regrouper les données en paquets avant de les
envoyer via le protocole IP. Pour simplifier les choses, les paquets TCP sont comparables à
des fichiers ZIP et le protocole IP à des adresses e-mail. Si vos grands-parents ne sont pas
inscrits sur les réseaux sociaux et qu'ils n'ont pas accès à votre cloud personnel, vous devez
leur envoyer vos photos de vacances par e-mail. Vous pouvez également rassembler ces
photos dans des fichiers ZIP avant de les envoyer. De la même manière, le protocole TCP
rassemble les fichiers dans des paquets avant de les envoyer sur des réseaux via des
adresses IP.
NFS (Network File System) : ce protocole est fréquemment utilisé sur les systèmes Linux et
UNIX. Ce protocole indépendant fonctionne sur tout type de matériel, de systèmes
d'exploitation et d'architectures de réseau.
SMB (Server Message Block) : la plupart des systèmes qui utilisent le protocole SMB
exécutent Microsoft Windows qui est alors appelé « Réseau Microsoft Windows ». Ce
protocole a été développé à partir du protocole CIFS (Common Internet File System) et c'est
pour cette raison qu'il apparaît parfois sous l'appellation CIFS/SMB.
AFP (Apple Filing Protocol) : il s'agit d'un protocole propriétaire, réservé aux périphériques
Apple qui exécutent MacOs.
3. Avantages du NAS :
Évolutivité : pour augmenter la capacité de stockage d'un NAS, il suffit d'y ajouter des
disques durs.
Pas besoin de mettre à niveau ni de remplacer des serveurs, et encore moins de
désactiver le réseau.
Performances : comme le NAS est un système de fichiers, les autres périphériques du
réseau n'ont pas besoin de se charger du partage des fichiers. De plus, le NAS est
souvent configuré pour une utilisation bien précise (stockage de Big Data ou de contenus
multimédias, par exemple), ce qui permet d'obtenir de meilleures performances.
Configuration simple : les architectures NAS sont souvent accompagnées de scripts
simples ou encore fournies sous la forme d'Appliance préinstallées avec un système
d'exploitation rationalisé, ce qui réduit considérablement le temps de configuration et de
gestion du système.
Accessibilité : tous les périphériques en réseau ont accès au NAS.
Tolérance aux pannes : il est possible de formater le NAS de sorte qu'il prenne en charge
des disques répliqués, un système RAID ou le codage à effacement afin d'assurer
l'intégrité des données.
1. Problématique :
Le manque d'accès rapide aux informations et la perte de données sont le plus gros
problème auquel une entreprise ou une école peut être confrontée, sans parler de
l'insécurité de ces informations ; comme notre centre brevet de technicien supérieur est
besoin de :
2. Solution
Afin de corriger les problèmes présentés ci-dessus, nous avons chargé d’installer un serveur
NAS qui permette aux notre centre Brevet de Technicien Supérieur de Essaouira de.
Sauvegarder, partager, sécuriser mais aussi de faciliter l’accès à vos fichiers depuis
plusieurs appareils.
3. Planification du projet
La planification est l’une des phases d’avant-projet les plus importantes. Elle consiste à
déterminer et à planifier les tâches du projet et à estimer leurs charges respectives.
Parmi les outils de planification de projet, j’ai utilisé le diagramme de GANTT, c’est un outil
qui permet de planifier le projet et de faciliter le suivi de son déroulement. Ce diagramme
permet également de visualiser l’enchainement et la durée des différentes tâches durant le
stage comme l'illustre la figure suivante :
recherche
cahier de charge
analyse de projet
réalisation de projet
faire le rapport
Zone DMZ
2. Configuration de topologie :
A. Création des VLANs (sur tous les commutateur)
VLAN10 pour salle administrateur
Le port de commutation envoie régulièrement des trames DTP, appelées annonces, au port
distant. La commande utilisée est la suivant : switchport mode trunk
G. Redémarrer le système :
Choisissez « Rebout System »
Cochez les disques puis cliquez sur le petit triangle pour choisir le mode de RAID, ici nous
choisirons " Mirror " pour faire un RAID 1 puis cliquez sur " CREATE "
Saisissons le nom du partage, dans notre exemple ça sera " DATA ". Il faudra choisir le type
de partage, si cela sera pour des machines Windows (SMB), des machines Linux (NFS) ou
Mac. Puis cliquez sur " SAVE ".
Sélectionner le répertoire que nous avons de créer et que vous souhaitons partager sur le
réseau.
Nous pensons à bien configurer les droits d’accès, ici cela concerne en premier lieux les
droits d'accès sur le dossier non partagé.
Puis cliquez sur " SAVE "
Il faudra choisir le type de partage, si cela pour des machines Windows (SMB), des machines
Linux (NFS) ou Mac.
Saisir le nom du compte utilisateur et renseignons les droits d’accès sur le partage.
Puit cliquons « SAVE ».
«Add-DhcpServerv6Reservation -Prefix 2001 :db8 :acad :2:: -IPAddress 2001:db8 :acad :2::2
