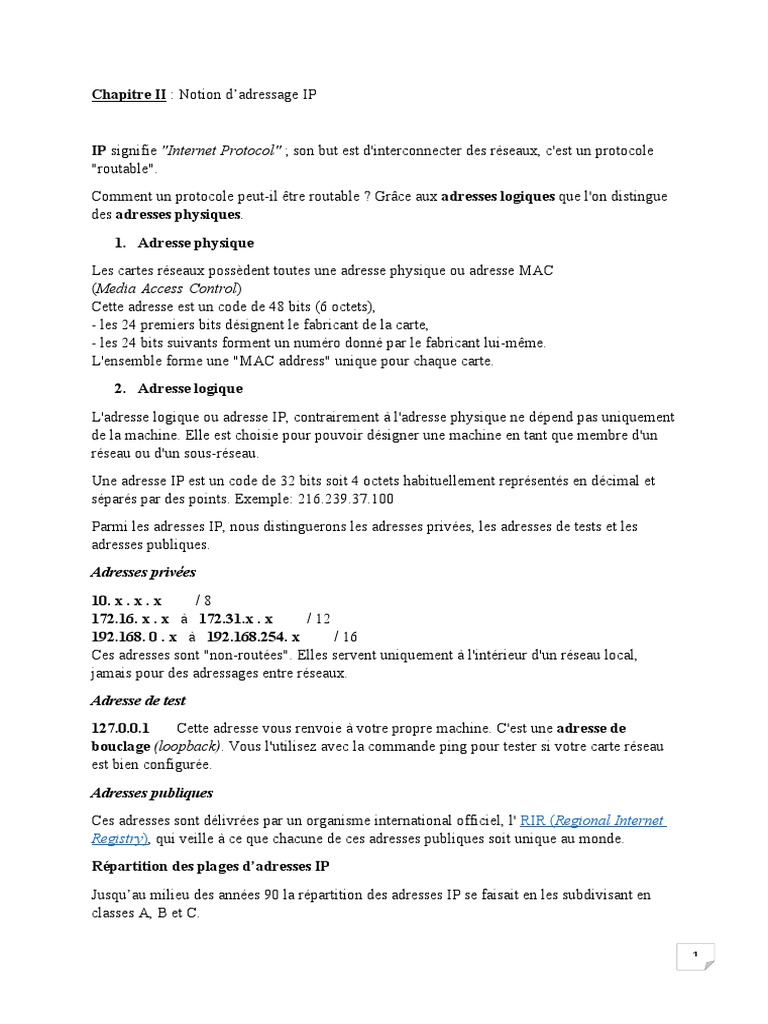

Chapitre II

: Notion d’adressage IP

IP signifie "Internet Protocol" ; son but est d'interconnecter des réseaux, c'est un protocole
"routable".
Comment un protocole peut-il être routable ? Grâce aux adresses logiques que l'on distingue
des adresses physiques.
1. Adresse physique
Les cartes réseaux possèdent toutes une adresse physique ou adresse MAC
(Media  Access Control)
Cette adresse est un code de 48 bits (6 octets),
- les 24 premiers bits désignent le fabricant de la carte,
- les 24 bits suivants forment un numéro donné par le fabricant lui-même.
L'ensemble forme une "MAC address" unique pour chaque carte.
2. Adresse logique
L'adresse logique ou adresse IP, contrairement à l'adresse physique ne dépend pas uniquement
de la machine. Elle est choisie pour pouvoir désigner une machine en tant que membre d'un
réseau ou d'un sous-réseau.
Une adresse IP est un code de 32 bits soit 4 octets habituellement représentés en décimal et
séparés par des points. Exemple: 216.239.37.100
Parmi les adresses IP, nous distinguerons les adresses privées, les adresses de tests et les
adresses publiques.
Adresses privées
10. x . x . x         / 8
172.16. x . x   à   172.31.x . x         / 12
192.168. 0 . x   à   192.168.254. x         / 16
Ces adresses sont "non-routées". Elles servent uniquement à l'intérieur d'un réseau local,
jamais pour des adressages entre réseaux.
Adresse de test
127.0.0.1       Cette adresse vous renvoie à votre propre machine. C'est une adresse de
bouclage (loopback). Vous l'utilisez avec la commande ping pour tester si votre carte réseau
est bien configurée.
Adresses publiques
Ces adresses sont délivrées par un organisme international officiel, l' RIR (Regional Internet
Registry), qui veille à ce que chacune de ces adresses publiques soit unique au monde.
Répartition des plages d’adresses IP
Jusqu’au milieu des années 90 la répartition des adresses IP se faisait en les subdivisant en
classes A, B et C.

1
On avait prévu relativement peu de réseaux de grande taille (classe A) mais des réseaux
d'autant plus nombreux que le nombre de machines qu'ils étaient destinés à contenir est réduit.
 Classe A: le premier octet est un nombre compris entre 1 et 126
L'utilisation des trois octets suivants est laissée au libre choix des organismes qui ont
fait l'acquisition de l'une de ces 126 adresses.
 Classe B: Les deux premiers octets désignent le réseau, les deux suivants servent pour
subdiviser ces réseaux en sous-réseaux et pour y définir les machines.
 Classe C: Les trois premiers octets désignent le réseau. Reste un octet pour y
numéroter les ordinateurs.
 Classes D et E pour des utilisations particulières
Les bits le plus à gauche du premier octet permettent de reconnaître la classe d'une adresse.

Classe Premier octet masque de sous réseau

A 0xxx xxxx 255.0.0.0

B 10xx xxxx 255.255.0.0

C 110x xxxx 255.255.255.0

D 1110 xxxx 255.255.255.224

E 1111 0xxx 255.255.255.240

Le tableau ci-dessus montre comment, avec cette subdivision des adresses IP en classes, il
était possible de déterminer la valeur du masque de réseau à partir du premier octet de
l’adresse IP.
La subdivision en classes est abolie depuis 1994 mais les références à ces classes ne sont pas
rares c’est la raison pour laquelle il n’est peut être pas encore inutile d’en parler.
Retenons essentiellement qu'un masque de sous-réseau est un code de 32 bits formé d’une
suite ininterrompue de 1 suivie d’une suite de 0. Le nombre de bit à 1, à gauche de ce masque,
(qui était de 8 pour la classe A, 16 pour la classe B et 24 pour la classe C) peut maintenant
avoir d'autres valeurs et est noté  /n  où n est le nombre de bits mis à 1 dans le masque. C’est
la notation CIDR pour "Classless Inter-Domain Routing".
NetId, HostId et masque de sous-réseaux
L’adresse IP est à considérer en deux parties:
 les premiers bits forment l’identifiant réseau ou  netID ,
 les bits suivants forment le numéro d’hôte ou hostID pour distinguer les machines du
réseau.

2
Le masque de sous-réseau, ou encore la notation /n , indique combien de bits servent à
l'identification du réseau et combien de bits restent pour différencier les machines.
Exemple:
Supposons que votre PC se trouve à l'adresse 195.32.6.130 et que son masque de sous-réseau
soit 255.255.255.192
Commençons par afficher ce masque en binaire. Il est constitué d'une suite de 1 suivie d'une
série de 0 :    1111 1111 . 1111 1111 . 1111 1111 . 1100 0000
La série de 1 indique combien de bits de l'adresse IP servent à identifier le sous-réseau
( netID ). Les bits suivants, tous à zéro, correspondent à l'identificateur de la machine
(hostID)
L'adresse du sous-réseau s'obtient par un "ET" logique entre l'adresse IP de l'ordinateur et son
masque de sous-réseau:

En décimal Notation binaire

Adresse IP 195.32.6.130 1100 0011 . 0010 0000 . 0000 0110 . 1000 0010

Masque 255.255.255.192 1111 1111 . 1111 1111 . 1111 1111 . 1100 0000

Adr. du sous-réseau 195.32.6.128 1100 0011 . 0010 0000 . 0000 0110 . 1000 0000

L'adresse du sous-réseau est donc égale au  NetID  suivit d'une série de zéros.
Les bits qui correspondent au  HostID  ont été "masqués".

Les 4 paramètres à configurer pour l'adressage IP

3
 1. L'adresse IP
C'est l'adresse "logique" de la machine choisie pour la localiser dans le sous-réseau
auquel elle appartient.
2. Le masque de sous-réseau
Il est identique pour toutes les machines du sous-réseau. Il sert à départager les de bits
de l'adresse IP qui servent à l'identification du sous-réseau (NetId) de ceux qui servent
à y identifier le noeud (HostId).
3. L'adresse de la passerelle
C'est l'adresse du routeur qui relie le réseau local à l'extérieur: un réseau local plus
vaste ou Internet.
4. L'adresse du serveur DNS préféré
C'est l'adresse du serveur interne ou externe au réseau local qui s'occupera de la
résolution des noms. (Domain Name Service)

Cette configuration peut être faite "à la main" mais est le plus souvent faite automatiquement
en faisant appel aux services

L’adressage CIDR

4
 CIDR est l’abréviation de « Classless Inter-Domain Routing », un schéma d’adressage
IP qui remplace l’ancien système basé sur les classes A, B et C. Une adresse IP unique peut
être utilisée pour désigner de nombreuses adresses IP uniques avec CIDR. Une adresse IP
avec CIDR ressemble à une adresse IP normale, à la différence près qu’elle se termine par une
barre oblique suivie d’un nombre, appelé préfixe du réseau IP. Les adresses CIDR réduisent la
taille des tables de routage et rendent plus d’adresses IP disponibles au sein des organisations.



Comment la notation CIDR spécifie une adresse IP

La notation CIDR permet de spécifier dans l’adresse IP elle-même le nombre de bits

significatifs constituant la partie réseau de l’adresse. Par exemple, la notation CIDR pourrait
ressembler à ceci: 192.168.10.0/24. Le /24 vous indique que les 24 premiers bits de l’adresse
IP sont utilisés pour le routage réseau et que celui du masque de sous-réseau contient 24 bits
binaires définis sur 1 (255.255.255.0), ce qui est également vrai pour chaque adresse IP
d’hôte.

À partir du préfixe /24, vous pouvez également déterminer le nombre d’adresses IP dédiées à
la spécification d’un ID d’hôte. Etant donné qu’une adresse IPv4 contient 32 bits, cela signifie
que les 8 bits restants sont utilisés pour calculer les ID d’hôte. Dans ce cas, cela signifie qu’il
existe 256 valeurs possibles que vous pouvez exprimer avec 8 bits binaires.


Tableau de notation CIDR

Le tableau suivant récapitule le nombre d’adresses hôtes disponibles pour chaque type de
notation CIDR. Vous pouvez l’utiliser pour convertir entre la notation CIDR, le masque de
réseau et les informations d’hôte.

Notez que sur chaque ligne, il y a deux adresses hôtes supprimés, car ces deux adresses sont
toujours réservées pour le réseau et broadcast.

Nombre total
Notation CIDR Nombre d’hôtes Masque de réseau
d’adresses
/30 4 2 255.255.255.252
/29 8 6 255.255.255.248
/28 16 14 255.255.255.240
/27 32 30 255.255.255.224
/26 64 62 255.255.255.192
/25 128 126 255.255.255.128
/24 256 254 255.255.255.0
/23 512 510 255.255.254.0
/22 1,024 1,022 255.255.252.0
/21 2,048 2,046 255.255.248.0
/20 4,096 4,094 255.255.240.0
/19 8,192 8,190 255.255.224.0
/18 16,384 16,382 255.255.192.0

5
 Nombre total
Notation CIDR Nombre d’hôtes Masque de réseau
d’adresses
/17 32,768 32,766 255.255.128.0
/16 65,536 65,534 255.255.0.0
/15 131,072 131,070 255.254.0.0
/14 262,144 262,142 255.252.0.0
/13 524,288 524,286 255.248.0.0
/12 1,048,576 1,048,574 255.240.0.0
/11 2,097,152 2,097,150 255.224.0.0
/10 4,194,304 4,194,302 255.192.0.0
/9 8,388,608 8,388,606 255.128.0.0
/8 16,777,216 16,777,214 255.0.0.0
/7 33,554,432 33,554,430 254.0.0.0
/6 67,108,864 67,108,862 252.0.0.0
/5 134,217,728 134,217,726 248.0.0.0
/4 268,435,456 268,435,454 240.0.0.0
/3 536,870,912 536,870,910 224.0.0.0
/2 1,073,741,824 1,073,741,822 192.0.0.0
/1 2,147,483,648 2,147,483,646 128.0.0.0
/0 4,294,967,296 4,294,967,294 0.0.0.0

La notation CIDR est calculée à partir du nombre des uns dans le masque de sous-réseau
lorsqu’il est converti en binaire. Par exemple, pour le masque de sous-réseau par défaut
255.255.255.0, il est converti en 11111111.11111111.11111111.00000000 en binaire.
Additionnez-les et vous obtenez 24. Dans la notation CIDR, ça serait /24. Un masque de sous-
réseau de 255.255.255.128 converti en binaire est 11111111.11111111.11111111.10000000,
qui contient 25, donc le préfixe de l’adresse IP sera /25.

VLSM – Réseau

Variable-Length Subnet Masking (VLSM) permet aux ingénieurs réseau de diviser un espace
d’adressage IP en une hiérarchie de sous-réseaux de tailles différentes, ce qui permet de créer
des sous-réseaux sans perte de grand nombre d’adresses.

L’adressage CIDR

CIDR est l’abréviation de « Classless Inter-Domain Routing », un schéma d’adressage IP qui

remplace l’ancien système basé sur les classes A, B et C. Une adresse… Exemple: Nous
souhaitons diviser le réseau 192.168.50.0, qui est une adresse de classe C, en quatre sous-
réseaux, chacun avec un nombre différent d’adresses IP requises, comme indiqué ci-dessous.

 Sous-réseau 1: 125 adresses IPv4.

 Sous-réseau 2: 60 adresses IPv4.
 Sous-réseau 3: 29 adresses IPv4.
 Sous-réseau 4: 29 adresses IPv4.

6
Ce type de division n’est pas possible comme décrit dans les leçons précédentes, car il divise
le réseau de taille égale, mais il est possible avec le VLSM.

Réseau d’origine (réseau à découper) – 192.168.50.0/24

Première division – VLSM

Divisez le réseau d’origine en deux sous-réseaux on trouve 128 adresses IP (125 adresses IP
utilisables) dans chaque réseau à l’aide du masque de sous-réseau 255.255.255.128
(192.168.50.0/25).

Nous aurons deux sous-réseaux avec chacun 128 adresses IP (125 adresses IP utilisables).



Classe d’adresse IP

Avec une adresse IP(IPv4), il existe cinq classes d’adresses IP disponibles: Classe A, Classe
B, Classe C, Classe D et Classe E, alors que seules…

Deuxième division – VLSM

Divisez le deuxième sous-réseau (192.168.50.128/25) de la première division en deux sous-

réseaux, chacun avec 64 adresses IP (60 adresses IP utilisables) à l’aide du masque de sous-
réseau 255.255.255.192

Nous aurons deux sous-réseaux avec chacun 64 adresses IP (60 adresses IP utilisables).


Troisiéme division – VLSM

7
Divisez à nouveau le réseau 192.168.50.192/26 en deux sous-réseaux, chacun avec 32
adresses IP (29 adresses IP utilisables) à l’aide du masque de sous-réseau 255.255.255.224

Nous aurons deux sous-réseaux avec chacun 32 adresses IP (29 adresses IP utilisables).



Nous avons maintenant divisé le réseau 192.168.50.0/24 en quatre sous-réseaux utilisant le
VLSM, avec un nombre différents d’adresses IP, comme indiqué ci-dessous. Notez également
que lorsque vous divisez un réseau à l’aide du VLSM, les masques de sous-réseau sont
également différents.
