Projet -Travaux Pratiques RLE

Introduction

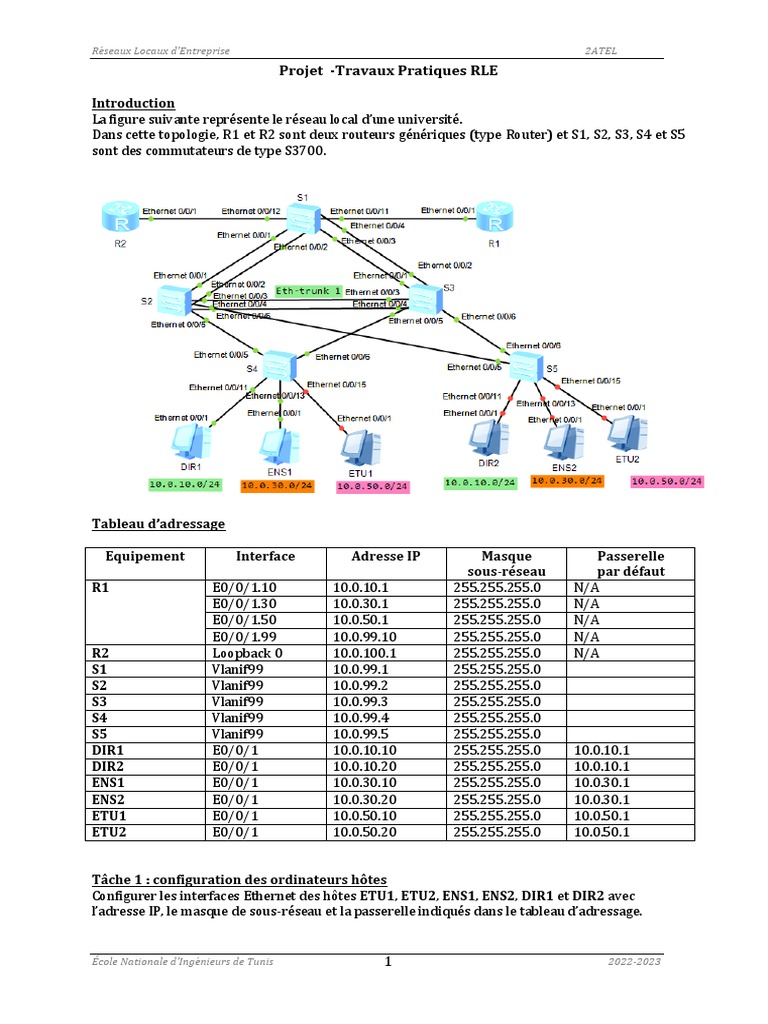

La figure suivante représente le réseau local d’une université.
Dans cette topologie, R1 et R2 sont deux routeurs génériques (type Router) et S1, S2, S3, S4 et S5
sont des commutateurs de type S3700.

Tableau d’adressage

Equipement Interface Adresse IP Masque Passerelle
sous-réseau par défaut
R1 E0/0/1.10 10.0.10.1 255.255.255.0 N/A
E0/0/1.30 10.0.30.1 255.255.255.0 N/A
E0/0/1.50 10.0.50.1 255.255.255.0 N/A
E0/0/1.99 10.0.99.10 255.255.255.0 N/A
R2 Loopback 0 10.0.100.1 255.255.255.0 N/A
S1 Vlanif99 10.0.99.1 255.255.255.0
S2 Vlanif99 10.0.99.2 255.255.255.0
S3 Vlanif99 10.0.99.3 255.255.255.0
S4 Vlanif99 10.0.99.4 255.255.255.0
S5 Vlanif99 10.0.99.5 255.255.255.0
DIR1 E0/0/1 10.0.10.10 255.255.255.0 10.0.10.1
DIR2 E0/0/1 10.0.10.20 255.255.255.0 10.0.10.1
ENS1 E0/0/1 10.0.30.10 255.255.255.0 10.0.30.1
ENS2 E0/0/1 10.0.30.20 255.255.255.0 10.0.30.1
ETU1 E0/0/1 10.0.50.10 255.255.255.0 10.0.50.1
ETU2 E0/0/1 10.0.50.20 255.255.255.0 10.0.50.1


Tâche 1 : configuration des ordinateurs hôtes
Configurer les interfaces Ethernet des hôtes ETU1, ETU2, ENS1, ENS2, DIR1 et DIR2 avec
l’adresse IP, le masque de sous-réseau et la passerelle indiqués dans le tableau d’adressage.

1
École Nationale d’Ingénieurs de Tunis 2022-2023

Réseaux Locaux d’Entreprise 2ATEL

Tâche 2 : configuration de base des commutateurs
Configurer les commutateurs en fonction des instructions suivantes :
- Configurer le nom de l'hôte du commutateur.
- Configurer un message d’accueil à la connexion « Welcome to Switch(1/2/3/4/5) »
- Configurer un mode d’authentification par mot de passe 2atelrle pour les connexions
console.
- Configurer le délai d’intervalle (timeout interval) de déconnexion à 10 minutes.

Tâche 3 : configuration des commutateurs pour l'accès distant
Activer et configurer l’interface vlanif1 comme interface de gestion pour tous les commutateurs
en utilisant les valeurs correspondantes dans le tableau ci-dessus.

Tâche 4 : configuration de l'aggrégation
- Configurer les interfaces appropriées en mode agrégé sur tous les commutateurs S1, S2, S3, S4 et
S5.
- Configurer l’aggrégation en mode LACP sur les interfaces appropriées (voir le schéma de la
topologie donnée) entre les commutateurs S2 et S3 et la configurer en mode agrégé.

Tâche 5 : configuration de GVRP et des VLANs
a. Configurer GVRP sur tous les commutateurs S1, S2, S3, S4 et S5 et sur toutes les interfaces
appropriées.
b. Créer et nommer les VLANs suivants sur le commutateur S1 :
- VLAN 10 : Directeur
- VLAN 30 : Enseignant
- VLAN 50 : Etudiant


Tâche 6 : configuration des interfaces pour l'accès aux VLANs

Equipement Ports Type Affectation VLAN
S4, S5 E0/0/11 Accès 10
E0/0/13 Accès 30
E0/0/15 Hybride 50

- Configurer les interfaces appropriées pour le mode approprié et l’affectation des VLANs
sur les commutateurs S4 et S5 suivant la table d'affectation ci-dessus.
- Configurer les interfaces en mode agrégé de manière à ce qu’ils autorisent tous les vlans
excepté le vlan 1.
- Vérifier l'aggrégation et l'affectation des VLANs.

Tâche 7 : configuration de Spanning Tree
a. Activer le mode Spanning Tree rapide (RSTP) sur tous les commutateurs.
b. Configurer le commutateur S2 en tant pont racine et le commutateur S3 en tant pont
racine si S2 tombe en panne.
c. Configurer les interfaces connectées aux terminaux en « edge port »
d. Configurer le BPDU protection pour les edge ports sur S4 et S5.
e. Configurer la Loop protection sur S1 et S3.

Tâche 8 : configuration du routage inter-Vlans
- Utiliser les informations dans le tableau d'adressage pour configurer le routeur R1 pour le
routage inter-Vlans.
- Vérifier le routage inter-vlans.
- Configurer le routage dynamique par OSPF (area 0) sur le routeur R1.

2
École Nationale d’Ingénieurs de Tunis 2022-2023

Réseaux Locaux d’Entreprise 2ATEL
Tâche 9 : test de la connectivité
Tester la connectivité :
- de R1 vers S2
- de R2 vers S3
- de ETU1 vers ENS2
- de ENS1 vers DIR2
- de DIR1 vers ETU2
