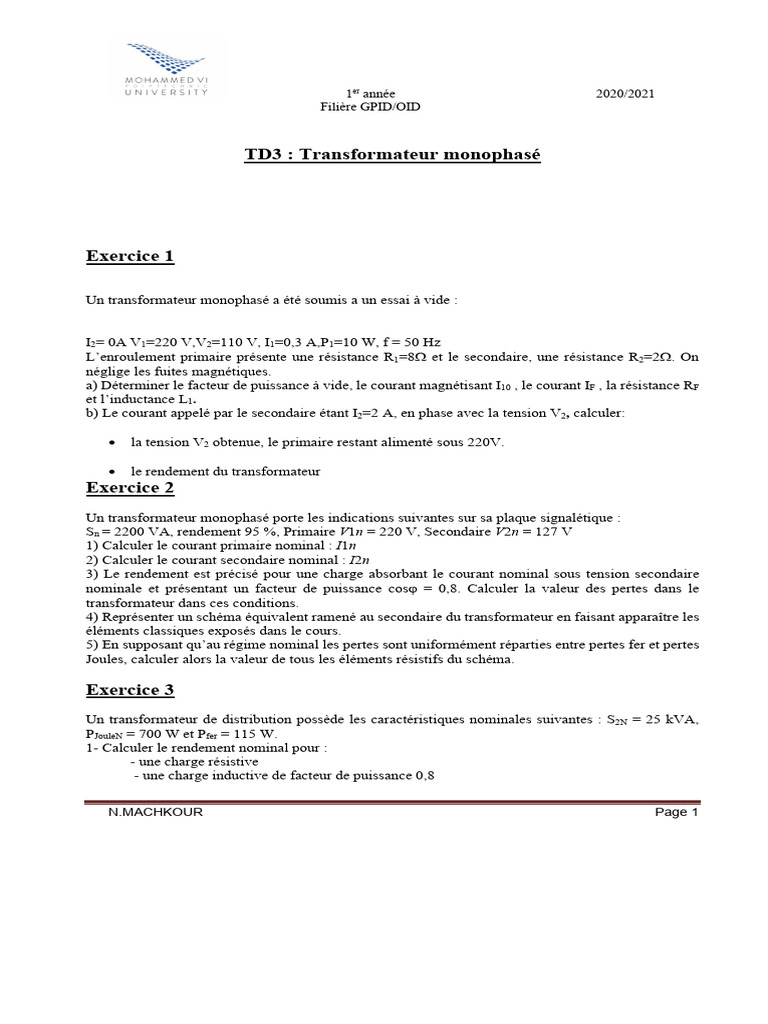

TD3 : Transformateur monophasé

Exercice 1

Un transformateur monophasé a été soumis a un essai à vide :

I2= 0A V1=220 V,V2=110 V, I1=0,3 A,P1=10 W, f = 50 Hz

L’enroulement primaire présente une résistance R1=8 et le secondaire, une résistance R2=2. On
néglige les fuites magnétiques.
a) Déterminer le facteur de puissance à vide, le courant magnétisant I10 , le courant IF , la résistance RF
et l’inductance L1.
b) Le courant appelé par le secondaire étant I2=2 A, en phase avec la tension V2, calculer:

 la tension V2 obtenue, le primaire restant alimenté sous 220V.

 le rendement du transformateur
Exercice 2
Un transformateur monophasé porte les indications suivantes sur sa plaque signalétique :
Sn = 2200 VA, rendement 95 %, Primaire V1n = 220 V, Secondaire V2n = 127 V
1) Calculer le courant primaire nominal : I1n
2) Calculer le courant secondaire nominal : I2n
3) Le rendement est précisé pour une charge absorbant le courant nominal sous tension secondaire
nominale et présentant un facteur de puissance cos = 0,8. Calculer la valeur des pertes dans le
transformateur dans ces conditions.
4) Représenter un schéma équivalent ramené au secondaire du transformateur en faisant apparaître les
éléments classiques exposés dans le cours.
5) En supposant qu’au régime nominal les pertes sont uniformément réparties entre pertes fer et pertes
Joules, calculer alors la valeur de tous les éléments résistifs du schéma.

Exercice 3
Un transformateur de distribution possède les caractéristiques nominales suivantes : S2N = 25 kVA,
PJouleN = 700 W et Pfer = 115 W.
1- Calculer le rendement nominal pour :
- une charge résistive
- une charge inductive de facteur de puissance 0,8

N.MACHKOUR Page 1
 1er année 2020/2021
Filière GPID/OID

2- Calculer le rendement pour : - une charge résistive qui consomme la moitié du courant nominal

Exercice 4

Un transformateur monophasé a les caractéristiques suivantes :

- tension primaire nominale : U1N = 5375 V / 50 Hz
- rapport du nombre de spires : N2/N1 = 0,044
- résistance de l’enroulement primaire : R1 = 12 Ω
- résistance de l’enroulement secondaire : R2 = 25 mΩ
- inductance de fuite du primaire : L1 = 50 mH
- inductance de fuite du secondaire : L2 = 100 µH

1- Calculer la tension à vide au secondaire.

2- Calculer la résistance des enroulements ramenée au secondaire RS.
3- Calculer l’inductance de fuite ramenée au secondaire LS. En déduire la réactance de fuite XS.

Le transformateur débite dans une charge résistive R = 1 Ω.

4- Calculer la tension aux bornes du secondaire U2 et le courant qui circule dans la charge I2.
