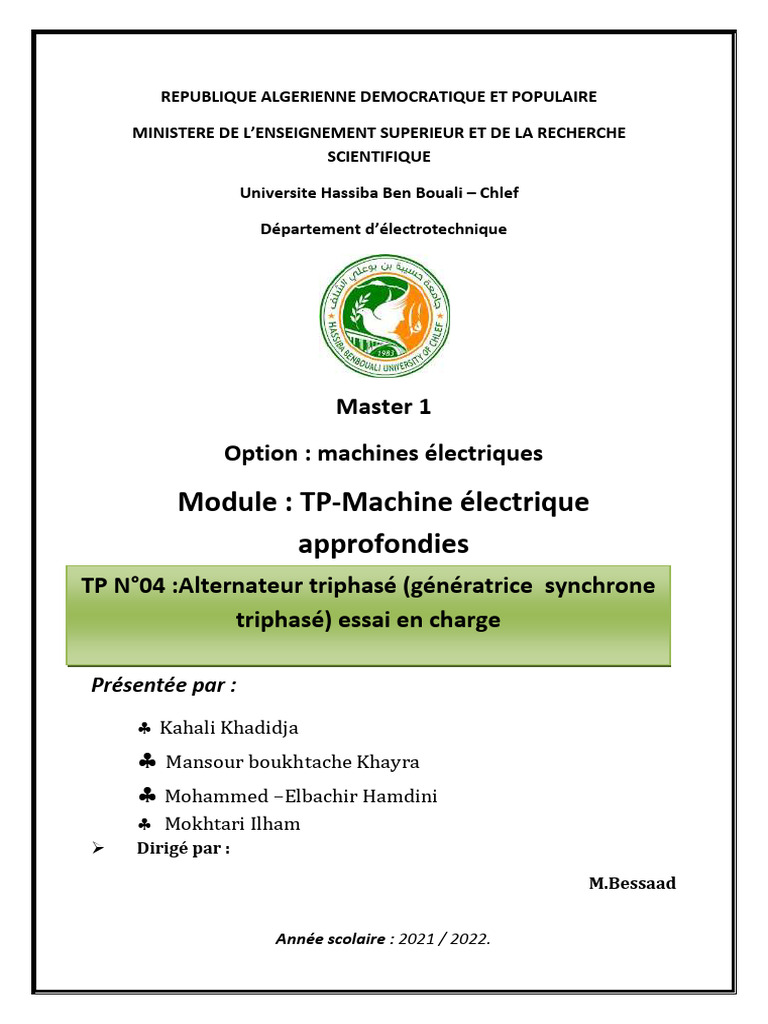

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE

SCIENTIFIQUE

Universite Hassiba Ben Bouali – Chlef

Département d’électrotechnique

Master 1
Option : machines électriques

Module : TP-Machine électrique

approfondies
TP N°04 :Alternateur triphasé (génératrice synchrone
triphasé) essai en charge

Présentée par :
 Kahali Khadidja
 Mansour boukhtache Khayra
 Mohammed –Elbachir Hamdini
 Mokhtari Ilham
 Dirigé par :

M.Bessaad

Année scolaire : 2021 / 2022.

Introduction :
L'alternateur triphasé est une machine synchrone à champ tournant
fonctionnant en génératrice. À l'aide d'un champ électrique, il produit une
tension alternative triphasée variable en fonction de la vitesse. Comme le
circuit de charge est conçu sous forme de réseau à courant continu, cette
tension triphasée doit encore être redressée et qui plus est, régulée,
puisqu'elle doit rester constante indépendamment du régime du moteur –
cette tâche est assumée par le régulateur multifonction.

Le dernier TP porte sur la détermination des principaux paramètres

électriques de la machine d‘étude, importants pour la chaîne de production
de l’énergie. Ces paramètres sont issus de résultats de mesures obtenus par
des essais normalisés tels que les essais à vide et en court circuit. Ainsi il
sera possible de caractériser l‘alternateur à l‘aide d‘essais virtuels réalisés
par éléments finis. Afin de caractériser ce prototype, des essais normalisés
ont été effectués pour obtenir les caractéristiques globales à vide et en
court-circuit.
Dans ce TP nous allons étudier et effectuer l’essai en charge pour la
détermination de les caractéristiques des différents charges.

Objectifs :
 Connecter et actionner une machine synchrone triphasée comme
générateur synchrone.
 enregistrer les caractéristiques de charge U= f(I)
 calculer la puissance apparente fournie.
 tirer les courbes caractéristiques de charge , des valeur obtenues par la
mesure et le calcul .
 indiquer sur les graphiques tracés , les valeurs de la puissance apparente
et la tension nominale.
 commenter les variations la tension produite , aux variations des
conditions de charge .
Appareils et composants :
 Machine synchrone triphasé avec rotor a poles lisses.
 Alimentation en tension continu.
 Machine à courant continu composé au shunt.
 Unité de commande .
 Frein à poudre magnetique.
 Manchette d’accouplement , capuchon d’accouplement ,
recouvrement d’arbre.
 2 Multimètres.

Préparation :
- fréquence de l’aleternateur f est réglée on ajustant la fréquencede
rotation du rotor et on a f =p n
- on réglela tension au borne de l’alternateur en ajustant le courant
d’exitationet la fréquence de rotation du rotor.
- l’alternateur peut être excité par un aiment permanent ou par un
élctroaimant alimenté par un courant continu .
- on couple les enroulements du stator en étoile (U1-U2) , ( V1-V2)
,(W1 W2), représentant les bornes des 3 enroulements statorique.

Manipulation
 a) Pour une charge resistive :
on ajustant le courant d’excitateur sur 0.6 A et la vitesse sur 1500 tr / min
en variant la charge jusqu’à U =Un.

Résultats :

𝐈𝐫 = 𝐜𝐬𝐭 N= cst cos 𝝋 =1 Is = I Us = U / √𝟑

R () 1500 900 680 220

I[A] 0.14 0.22 0.28 0.4

U[V] 380 370 360 190

Us [V] 219.39 213.619 207.84 109.696

S[VA] 92.145 140.988 174.590 131.635

 𝐔 = 𝐟 (𝐈 )
 380

360

340

320

300

280

260

240

220

200

180
0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45

 𝐒 = 𝐟 (𝐈 )

180

170

160

150

140

130

120

110

100

90
0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45

Lorsque la charge est purement résistive, la valeur efficace des tensions

simples statoriques est plus faible qu'à vide. Tout se passe comme si
l'intensité d'excitation avait diminué l'intensité d'excitation ainsi que
l'intensité d'excitation, notée Ie de valeur efficace des tensions observée
précédemment, Donc pour compenser la baisse de valeur efficace des
tensions observée précédemment, l'intensité d'excitation doit être
augmentée
b) Pour une charge inductive :

L (H) 0.4 0.8 1.2 3.2

I[A] 0.4 0.34 0.26 0.21

U[V] 140 150 260 360

Us [V] 80.829 86.602 150.111 207.846

S[VA] 96.9948 88.334 117.08 130.94

 𝐔 = 𝐟 (𝐈 )

400

350

300

250

200

150

100
0.2 0.22 0.24 0.26 0.28 0.3 0.32 0.34 0.36 0.38 0.4

 𝐒 = 𝐟 (𝐈 )

135

130

125

120

115

110

105

100

95

90

85
0.2 0.22 0.24 0.26 0.28 0.3 0.32 0.34 0.36 0.38 0.4
C) Pour une charge Capacitive :
C (F) 2 3 4 6 8

I[A] 0.16 0.26 0.35 0.52 0.78

U[V] 440 480 490 510 520

Us [V] 254.034 277.128 282.901 294.44 300.222

S[VA] 121.936 216.159 297.046 459.326 702.519

 𝐔 = 𝐟 (𝐈 )

520

510

500

490

480

470

460

450

440
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8

 𝐒 = 𝐟 (𝐈 )
800

700

600

500

400

300

200

100
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
10- la charge influe sur le fonctionnement de notre machine plus la
charge est inductive plus les pertes en tension augmentent .

Conclusion
Notre travail a consisté à étudier la caractérisation expérimentale de la
machine synchrone l’alternateur.
Nous avons commencé par décrire l’alternateur triphasé. On s’est
intéressé à l’étude de l’influence des différents paramètres (la charge).
Cette étude est effectuée au laboratoire . Ces résultats manquent de
précision, offrent toutefois un bon accord qualitatif avec les résultats
theoriques. La machine synchrone est une machine à champ tournant,
elle est réversible comme la machine à courant continu ou la MAS .

L’essai a vide de notre machine et l’essai en court-circuit TP3 )nous a

permis de déterminer la reactance synchrone ainsi que le modèle d’une
phase de l’alternateur ,la charge influe sur le fonctionnement de notre
machine plus la charge est inductive plus les pertes en tension
augmentent .Ce travail nous permis d’approfondir et de mettre en
evidence nos connaissance theorique acquit durant notre parcours de
formation.
