ENONCE DES EXERCICES

EXERCICE 6.6

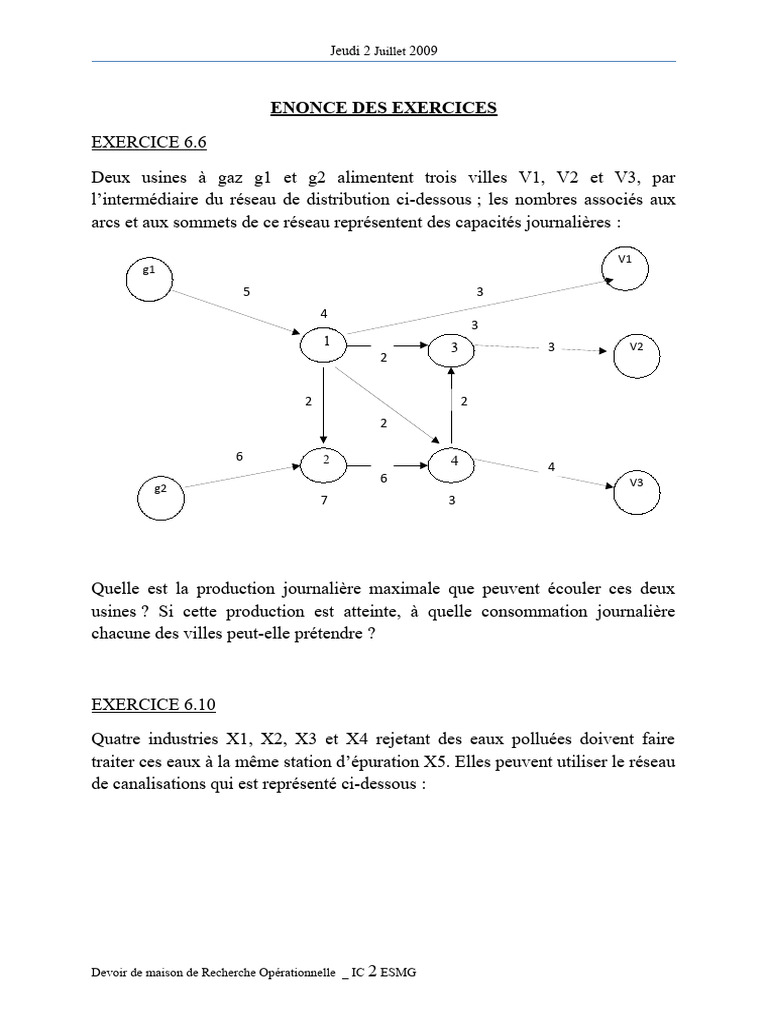

Deux usines à gaz g1 et g2 alimentent trois villes V1, V2 et V3, par

l’intermédiaire du réseau de distribution ci-dessous ; les nombres associés aux
arcs et aux sommets de ce réseau représentent des capacités journalières :

V1
g1
5 3
4
3
1 3 3 V2
2

2 2
2

6 2 4 4
6 V3
g2
7 3

Quelle est la production journalière maximale que peuvent écouler ces deux
usines ? Si cette production est atteinte, à quelle consommation journalière
chacune des villes peut-elle prétendre ?

EXERCICE 6.10

Quatre industries X1, X2, X3 et X4 rejetant des eaux polluées doivent faire
traiter ces eaux à la même station d’épuration X5. Elles peuvent utiliser le réseau
de canalisations qui est représenté ci-dessous :

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

1
8
5
5
3 4
2 4 5

7
2
4
3

Les capacités des canalisations sont données par les nombres (exprimés en
dizaines de m3 par seconde) associés aux arcs du graphe. D’autres part, les eaux
rejetées des centres X1, X2 et X4 sont réceptionnées initialement dans des
bassins de capacités finies respectivement égales à 4, 3 et 4 dizaines de m3 par
seconde ; le bassin de réception des eaux rejetées du centre.

a) Déterminer un plan d’épuration des eaux polluées de volume (par unité de

temps) maximal.
b) Des problèmes techniques vont rendre inutilisable une partie λ de la
capacité (initialement égale à 4) du bassin de réception des eaux rejetées
par le centre X1. Quelles en seront les conséquences sur le plan
d’épuration.

RESOLUTION DES EXERCICES

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

EXERCICE 6.6

Le problème tel que présenté est un problème de détermination de flot de valeur

maximale. Et la résolution de ce type de problème se déroule selon l’algorithme
de FORD-FULKERSON.

Mise en œuvre de l’algorithme de FORD-FULKERSON

1) Vérifions que nous avons un réseau de transport.

On appelle réseau de transport tout graphe orienté connexe muni d’une seule
entrée et d’une seule sortie. Nous pouvons donc dire que ce réseau de
distribution n’est pas un réseau de transport car il présente deux entrées et trois
sorties. Pour le ramener à un réseau de transport, nous allons créer une entrée
fictive (E) et une sortie fictive (S). Après les modifications, nous obtenons le
graphe donné en annexe qui est un réseau de transport.

Pour éviter toute confusion, renommons les nœuds 1, 2,3 et 4.Ainsi on a :

1-----X1

2-----X2

3-----X3

4-----X4

2) Rendons le flot complet par la méthode du coin gauche.

L’utilisation de la méthode du coin gauche montre que le flot est complet car
tous les chemins allant de l’entrée à la sortie du graphe sont saturés. Ces
chemins sont les suivants :

E - G1 - X1a - X1b - V1 - S avec Φ1 = 0+3 =3

E- G1 - X1a - X1b - X3a - X3b- V 2- S avec Φ2 = 3+1 =4

E - G2 - X2a - X2b - X4a - X4b - X3a - X3b - V2 – S avec Φ3 = 4+2 =6

E - G2 - X2a - X2b - X4a - X4b - V3 – S avec Φ4 = 6+1=7

La valeur du flot complet est Φc = Φ4 = 7.

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

3) Voyons si le flot complet est maximal.

Un flot complet est maximal si et seulement si toutes les chaînes allant de

l’entrée à la sortie du réseau sont toutes saturées. Procédons donc au marquage
des nœuds du réseau.

La mise en œuvre de l’algorithme de marquage révèle qu’il n’y a pas de chaîne

insaturée dans le réseau puisque la procédure de marquage n’aboutit pas à la
sortie. Le flot complet du réseau est donc maximal et sa valeur est Φmax = Φc =
Φ4 = 7.

Ainsi, la production journalière maximale que peuvent écouler les usines g1 et

g2 est 7. Et, la consommation journalière à laquelle chaque ville pourra
prétendre est de 3 pour la ville V1, 3 pour la ville V2, et 1 pour la ville V3.

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

V1
G1

X1a X1b X3a X3b

E V2 S

X2a X2b X4a X4b

G2
V3

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

EXERCICE 6.10

Le réseau de canalisation représenté dans l’énoncé n’est pas un réseau de

transport car ne présentant trois entrées et une sortie représentée par 5. On crée
alors une entrée fictive (E).

a) Déterminons le plan d’épuration des eaux polluées de volume

maximal :

4 4
1a 1b
4 8
5 0 5 4
5 0
E 3
2b
3
3 4
4
4a 4b 5
3 3 3
3
4 2a 7
0 4
2 4
0

-Montrons que le flot est complet

L’utilisation de la méthode du coin gauche montre que le flot est complet car
tous les chemins allant de l’entrée à la sortie du graphe sont saturés. Ces
chemins sont les suivants :

E - 1a – 1b – 5 avec: Φ1 = 0+4 =4

E - 2a – 2b – 4a - 4b – 5 avec: Φ2 = 4+3 =7

E - 3– 5 avec: Φ3 = 7+4 =11

La mise en œuvre de l’algorithme de marquage révèle qu’il n’y a pas de chaîne

insaturée dans le réseau puisque la procédure de marquage n’aboutit pas à la

Devoir de maison de Recherche Opérationnelle _ IC 2 ESMG

 Jeudi 2 Juillet 2009

sortie. Le flot complet du réseau est donc maximal et sa valeur est Φmax = Φc =
Φ3 = 11. La coupe est donc C={( 1a , 1b ¿ ; ( 2a ,2b ) ; (3 ,5). La capacité de cette coupe
est égale à 11.

Ainsi, le plan d’épuration des eaux polluées de volume maximal des quatre
industries 1, 2, 3 et 4 est de 11 dizaines de m3 par seconde. Et, la production en
m3 par seconde que chaque industrie pourra prétendre est de:

 4 pour l’industrie x1 ;
 3 pour l’industrie x2 ;
 4 pour l’industrie x3 ;
 3 pour l’industrie x4.

b) Déterminons les conséquences sur le plan d’épuration optimal

La partie du bassin qui est inutilisable est sur un élément de la coupe (X1a,
X1b). Cela aura pour conséquence la diminution de la valeur du flot maximal de
λ.

Ainsi, le nouveau plan d’épuration des eaux polluées de volume maximal des
quatre industries x1, x2, x3 et x4 est de 11- λ dizaines de m3 par seconde. Et, la
production en m3 par seconde que chaque industrie pourra prétendre est de:

 4- λ pour l’industrie x1 ;
 3 pour l’industrie x2 ;
 4 pour l’industrie x3 ;
 3 pour l’industrie x4.
