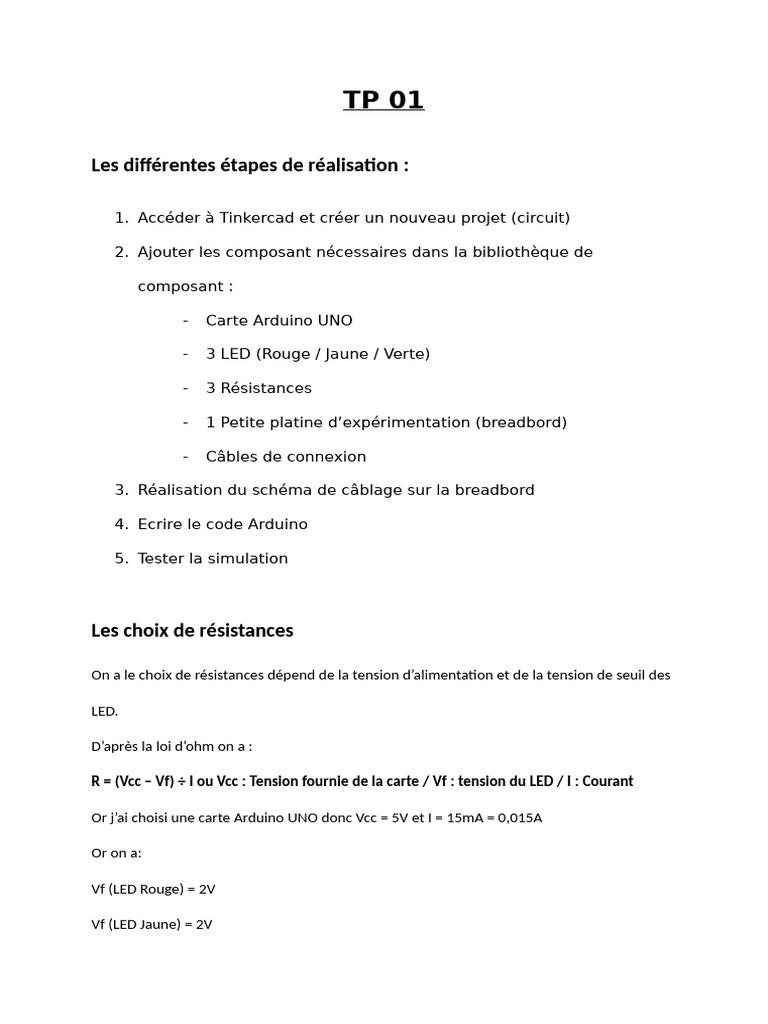

TP 01

Les différentes étapes de réalisation :

1. Accéder à Tinkercad et créer un nouveau projet (circuit)

2. Ajouter les composant nécessaires dans la bibliothèque de

composant :

- Carte Arduino UNO

- 3 LED (Rouge / Jaune / Verte)

- 3 Résistances

- 1 Petite platine d’expérimentation (breadbord)

- Câbles de connexion

3. Réalisation du schéma de câblage sur la breadbord

4. Ecrire le code Arduino

5. Tester la simulation

Les choix de résistances

On a le choix de résistances dépend de la tension d’alimentation et de la tension de seuil des

LED.

D’après la loi d’ohm on a :

R = (Vcc – Vf) ÷ I ou Vcc : Tension fournie de la carte / Vf : tension du LED / I : Courant

Or j’ai choisi une carte Arduino UNO donc Vcc = 5V et I = 15mA = 0,015A

Or on a:

Vf (LED Rouge) = 2V

Vf (LED Jaune) = 2V
Vf (LED Vert) = 2,2V

Donc le choix de résistance est comme suit :

Pour la LED rouge : R= (5-2) / 0,015 = 200 Ω

Pour la LED orange : R= (5-2,1) / 0,015 = 193 Ω (donc je choisi 200 Ω

Pour la LED vert : R= (5-2,2) / 0,015 = 187 Ω (donc je choisi 180 Ω)

Le montage
Code ARDUINO

const int led1 = 13;


const int led2 = 12;
const int led3 = 11;

void setup () {
pinMode(led1, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
}
void loop() {
digitalWrite(led1, HIGH);
delay(400);
digitalWrite(led2, HIGH);
delay(400);
digitalWrite(led3, HIGH);
delay(400);
}

Simulation:
Lien de simulation :
https://www.tinkercad.com/things/hJFtuBiNdnD/editel?returnTo=
%2Fdashboard&sharecode=BssSKy_pnPPclkJeROUBZtsk3WmXuX6ALwP_ucdzwHc
TP 02
Le même choix que le TP 1 sauf que j’ai ajouté deux led (rouge et vert) et deux résistances

voici le montage :

Le code Arduino :
const int voitureRouge = 13;
const int voitureOrange = 12;
const int voitureVert = 11;

const int pietonRouge = 10;


const int pietonVert = 9;

void setup() {
pinMode(voitureRouge, OUTPUT);
pinMode(voitureOrange, OUTPUT);
pinMode(voitureVert, OUTPUT);
pinMode(pietonRouge, OUTPUT);
pinMode(pietonVert, OUTPUT);
digitalWrite(voitureVert, HIGH);
digitalWrite(pietonRouge, HIGH);
}

void loop() {
digitalWrite(voitureVert, LOW);
digitalWrite(voitureOrange, HIGH);
delay(2000);
digitalWrite(voitureOrange, LOW);

digitalWrite(voitureRouge, HIGH);
delay(5000);

digitalWrite(pietonRouge, LOW);
digitalWrite(pietonVert, HIGH);
delay(5000);

digitalWrite(pietonVert, LOW);
digitalWrite(pietonRouge, HIGH);
digitalWrite(voitureOrange, HIGH);
delay(1000);
digitalWrite(voitureOrange, LOW);

digitalWrite(voitureRouge, HIGH);
digitalWrite(pietonRouge, LOW);
digitalWrite(pietonVert, HIGH);
delay(5000);

digitalWrite(voitureRouge, LOW);
digitalWrite(pietonVert, LOW);
digitalWrite(pietonRouge, HIGH);
digitalWrite(voitureVert, HIGH);
delay(5000);
}

Simulation :
lien de simulation :
https://www.tinkercad.com/things/5sepKdYbcEG/editel?returnTo=%2Fdashboard%2Fdesigns
%2Fcircuits&sharecode=nbwxNg-_F5fu-ZbMtvWI1xvm7hCqSSIPaGIy0J2zEfA
