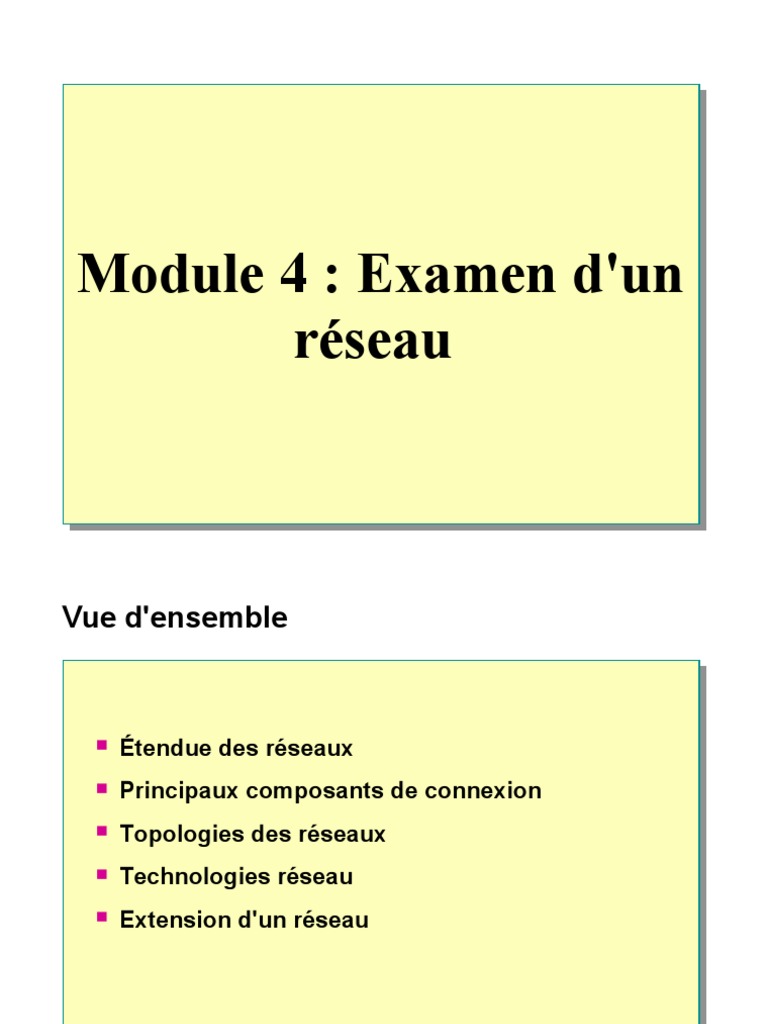

Module 4 : Examen d'un

réseau
Vue d'ensemble

 Étendue des réseaux

 Principaux composants de connexion
 Topologies des réseaux
 Technologies réseau
 Extension d'un réseau
Étendue des réseaux

Réseau local

Réseau étendu
 Principaux composants de connexion

 Cartes réseau
 Câbles réseau
 Périphériques de communication sans fil
Cartes réseau

 Réception et conversion des données en signaux

électriques
 Réception et conversion des signaux électriques
en données
 Vérification du destinataire des données reçues
 Contrôle du flux des données transitant par le
câble
Câbles réseau

Types de câbles

À paire torsadée
Non blindé (UTP)
10BaseT Blindé (STP)

Coaxial ThinNet
10Base2, 10Base5ThickNet

À fibres optiques
Périphériques de communication sans fil

Périphériques de communication sans fil

Transmission infrarouge

Transmission radio à bande étroite

 Topologies des réseaux

 Topologie en bus
 Topologie en étoile
 Topologie en anneau
 Topologie maillée
 Topologies hybrides
Topologie en bus

Segment

Terminaison Terminaison
Topologie en étoile

Concentrateur
Topologie en anneau
Topologie maillée
Topologies hybrides

Étoile/bus Bus

Étoile/anneau
 Technologies réseau

 Ethernet
 Token Ring
 Réseau ATM
 Réseau FDDI
 Relais de trame
Ethernet
Transmission Détection
du signal du signal Collision détectée

CSMA CD

Caractéristiques Description
Méthode d'accès CSMA/CD
Standard Ethernet – 10 Mb/s
Fast Ethernet – 100 Mb/s
Vitesse de transfert
Gigabit Ethernet – 1 Gb/s
(1 000 Mb/s)
Token Ring

MSAU
Anneau Anneau
physique logique

Caractéristiques Description
Méthode d'accès Passage de jeton

De 4 à 16 Mb/s pour tous les

Vitesse de transfert
types de câbles
Réseau ATM

Commutateur
ATM
lule
Cel
Commutateur
ATM
Cellule
Commutateur
ATM

Caractéristiques Description
Point à point. Transfert des paquets de
Méthode d'accès taille fixe d'un ordinateur à un autre au
moyen d'un commutateur ATM
Par fibres optiques
Vitesse de transfert
(de 155 Mb/s à 622 Mb/s)
Réseau FDDI

Anneau secondaire

Anneau principal

Caractéristiques Description
Méthode d'accès Passage de jeton

Par fibres optiques

Vitesse de transfert
(de 155 Mb/s à 622 Mb/s)
Relais de trame

Siège

Réseau à relais de trame

Tram
e
Filiales
e
Tram
Tram
e

Caractéristiques Description
Méthode d'accès Point à point
Selon la capacité de
Vitesse de transfert transmission des lignes
numériques dédiées
 Extension d'un réseau

 Répéteurs et concentrateurs
 Ponts
 Commutateurs
 Routeurs
 Passerelles
 Types de connexions d'accès distant
 Réseau RTC
 Réseau RNIS
 Réseau X.25
 Réseau ADSL
Répéteurs et concentrateurs

Répéteurs
Transmission des données
à tous les ordinateurs
connectés

Répéteur

Concentrateurs
Transmission des données à tous
les ordinateurs connectés
dans une topologie en étoile

Concentrateur
Ponts

Pont
Commutateurs

Commutateur
Routeurs

Routeur
Routeur

Routeur
Routeur
Passerelles

Ethernet

Passerelle

Réseau Token Ring

Types de connexions d'accès distant

Accès réseau à distance

Serveur
Client d'accès distant
d'accès distant

Réseau privé virtuel

Internet
Tunnel

Client Serveur VPN Intranet de

d'accès distant Windows 2000 l'entreprise
Réseau RTC

Câbles
téléphoniques

Client Modem Modem Serveur

analogique analogique

RTC
 Données vocales
analogiques
 Disponible dans le monde

entier
 Modem analogique
 56 Kb/s
Réseau RNIS

Lignes téléphoniques
numériques ou câbles
téléphoniques

Client Modem Modem Serveur

RNIS RNIS

RNIS
 Standard de communication
international
 Transmission numérique
 Couverture du central téléphonique

local
 Modem RNIS
 64 Kb/s ou plus
Réseau X.25

Service PAD

Client Carte à puce Serveur

Modem
X.25

X.25
 À commutation de paquets
 PAD X.25

 Configuration cliente

 Configuration serveur
Réseau ADSL

Lignes
ADSL

Carte de Carte de
Client réseau local réseau local Serveur

Carte ATM Carte ATM

ADSL
 Lignes téléphoniques en fil de cuivre
 Transmission simultanée voix/données
 Vitesse de transmission de 1,5 à 9 Mb/s

du serveur vers client

 Vitesse de transmission de 16 à

640 Kb/s du client vers serveur

 Interface de réseau local ou à distance
Atelier A : Examen de l'architecture d'un
réseau
Contrôle des acquis

 Étendue des réseaux

 Principaux composants de connexion
 Topologies des réseaux
 Technologies réseau
 Extension d'un réseau
