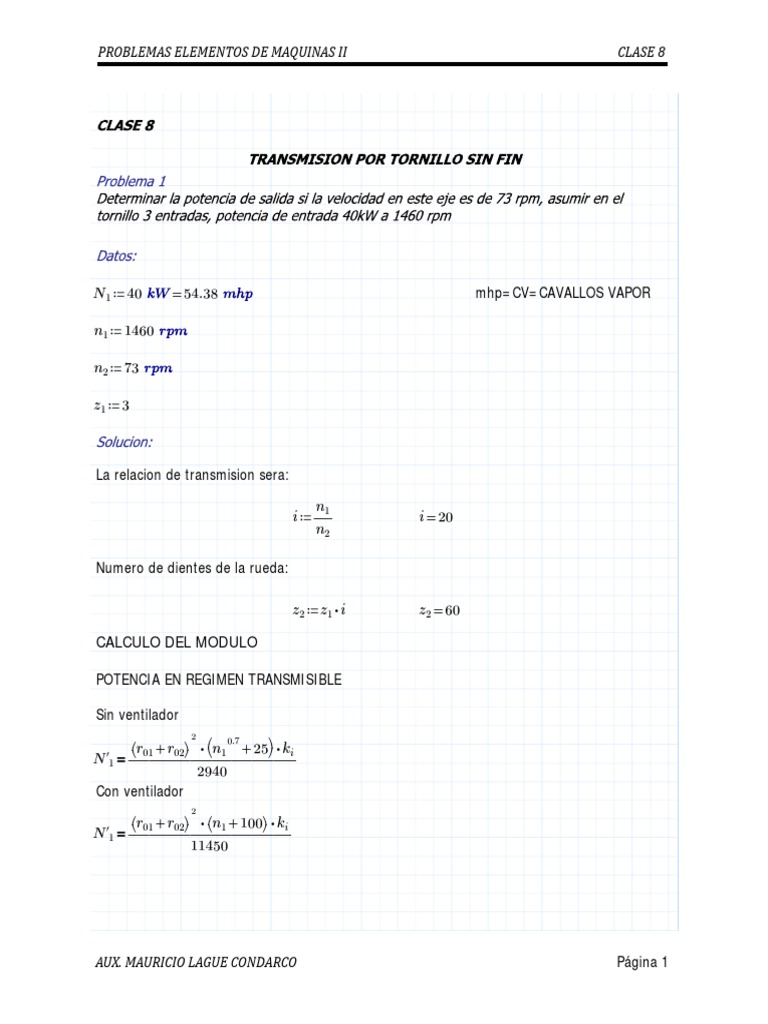

PROBLEMAS

ELEMENTOS DE MAQUINAS II CLASE 8

N1 ≔ 40 = 54.38 mhp=CV=CAVALLOS VAPOR

n1 ≔ 1460

n2 ≔ 73

z1 ≔ 3

La relacion de transmision sera:

n1
i≔― i = 20
n2

Numero de dientes de la rueda:

z2 ≔ z1 ⋅ i z2 = 60

CALCULO DEL MODULO

POTENCIA EN REGIMEN TRANSMISIBLE

Sin ventilador
2 0.7
⎛⎝r01 + r02⎞⎠ ⋅ ⎛⎝n1 + 25⎞⎠ ⋅ ki
N'1 ＝ ―――――――――
2940
Con ventilador
2
⎛⎝r01 + r02⎞⎠ ⋅ ⎛⎝n1 + 100⎞⎠ ⋅ ki
N'1 ＝ ――――――――
11450

AUX. MAURICIO LAGUE CONDARCO Página 1

PROBLEMAS ELEMENTOS DE MAQUINAS II CLASE 8

ki ≔ 0.55 (Para i=20)

Haciendo: a0 ＝ r01 + r02 y N'1 ≔ N1 = 54.38

Sin ventilador
2 0.7
⎛⎝a0⎞⎠ ⋅ ⎛⎝n1 + 25⎞⎠ ⋅ ki
N'1 ＝ ―――――――
2940

2 ‾‾‾‾‾‾‾‾‾‾‾‾
N'1 ⋅ 2940
a0 ≔ ――――― a0 = 39.211
⎛n 0.7 + 25⎞ ⋅ k
⎝ 1 ⎠ i

Con ventilador
2
⎛⎝a0⎞⎠ ⋅ ⎛⎝n1 + 100⎞⎠ ⋅ ki
N'1 ＝ ―――――――
11450

2 ‾‾‾‾‾‾‾‾‾‾‾
N'1 ⋅ 11450
a0 ≔ ――――― a0 = 26.94
⎛⎝n1 + 100⎞⎠ ⋅ ki

Eligiendo con ventilador:

a0 = 269.4

Por otro lado

⎛ z1 ⎞ m
a0 ＝ ⎜――― + z 2⎟ ⋅ ―
⎝ tan ⎛⎝γm⎞⎠ ⎠ 2
Asumiendo: γm ≔ 17
2 ⋅ a0
m' ≔ ――――― m' = 7.72
⎛ z1 ⎞
⎜――― + z 2⎟
⎝ tan ⎛⎝γm⎞⎠ ⎠

Se eligira un modulo de:

m1 ≔ 8

AUX. MAURICIO LAGUE CONDARCO Página 2

PROBLEMAS ELEMENTOS DE MAQUINAS II CLASE 8

Diametros primitivos:

z1 ⋅ m1
d01 ≔ ――― d01 = 78.5
tan ⎛⎝γm⎞⎠

d02 ≔ m1 ⋅ z2 d02 = 480

Las constantes para el angulo de pendiente seran:

kv ≔ 7.833 (para γm ≔ 17 )

kn ≔ 1.06 (para γm ≔ 17 )

Los radios primitivos seran

d01
r01 ≔ ―― r01 = 3.93
2

d02
r02 ≔ ―― r02 = 24
2

POTENCIA DE SALIDA

Asumiremos algunos parametros:

1
smin ≔ ――
6000

γlub ≔ 0.9 ――
3
dm
kv 2 ‾‾‾‾
smin
ηv ≔ ――― ⋅ ―― ηv = 0.0675
tan ⎛⎝γm⎞⎠ r02

Tomando como perdida por friccion o cojinetes del 2% se tiene

ηc ≔ 0.02

El rendimiento del tornillo sin fin sera:

1 − ηc
ηg ≔ ―― ηg = 0.92
1 + ηv

AUX. MAURICIO LAGUE CONDARCO Página 3

PROBLEMAS ELEMENTOS DE MAQUINAS II CLASE 8

Finalmente la potencia de salida sera

N 2 ≔ ηg ⋅ N 1 N2 = 49.93 SOLUCION

LIMITE DE COMPRESION DEL LUBRICANTE

2 2
kn ⋅ ξ ⋅ r01 ⋅ r02 ⋅ n1 ⋅ n2
N2 ＝ ――――――――
5
6.85 ⋅ 10 ⋅ smin

5
N2 ⋅ 6.85 ⋅ 10 ⋅ smin −6 s
ξ ≔ ――――――― ξ = 5.69 ⋅ 10 kgf ⋅ ――
2 2 2
kn ⋅ r01 ⋅ r02 ⋅ n1 ⋅ n2 cm

La viscocidad en grados Engler sera:

⎛ 6.44 ⎞ −8
⎜⎝7.42 ⋅ E − ――
E ⎠ ⎟ ⋅ γlub ⋅ 10 ＝ ξ

E≔1

⎛ 6.44 ⎞ −8
⎜⎝7.42 ⋅ E − ――
E ⎠ ⎟ ⋅ γlub ⋅ 10 ＝ ξ

E≔ ( )

E = 85.15 ESTA CORRECTO

AUX. MAURICIO LAGUE CONDARCO Página 4
