Classes: Licence, Ingenieurs: Participants Document

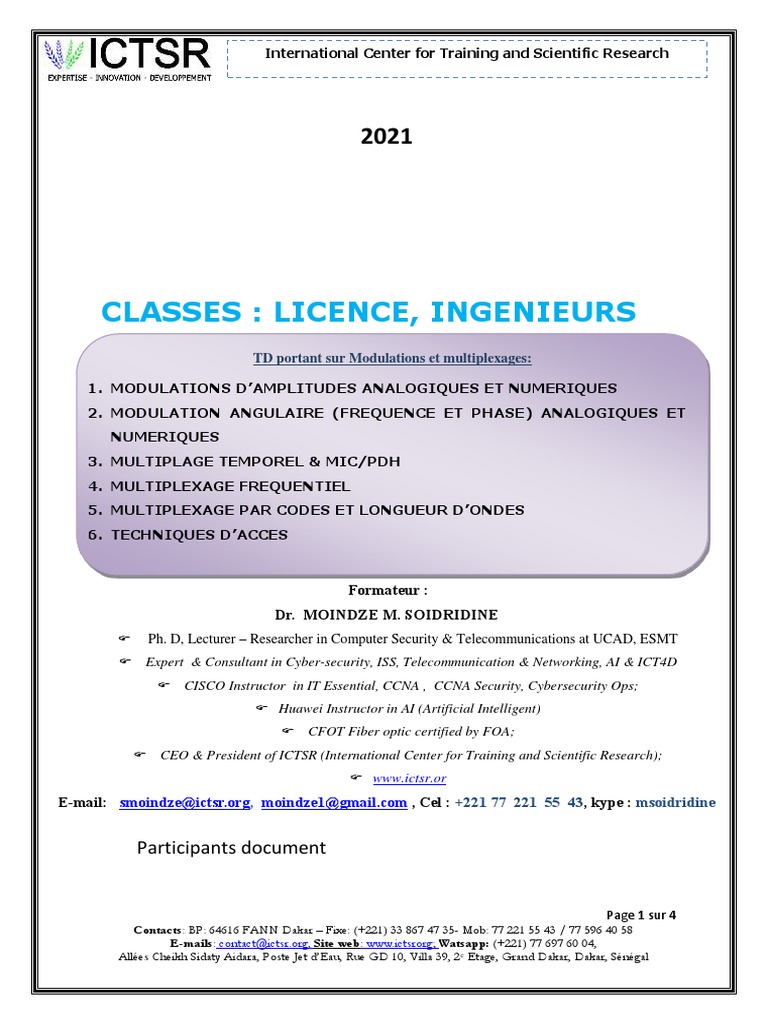

International Center for Training and Scientific Research
2021
CLASSES : LICENCE, INGENIEURS

TD portant sur Modulations et multiplexages:
1. MODULATIONS D’AMPLITUDES ANALOGIQUES ET NUMERIQUES

2. MODULATION ANGULAIRE (FREQUENCE ET PHASE) ANALOGIQUES ET
NUMERIQUES
3. MULTIPLAGE TEMPOREL & MIC/PDH
4. MULTIPLEXAGE FREQUENTIEL
5. MULTIPLEXAGE PAR CODES ET LONGUEUR D’ONDES
6. TECHNIQUES D’ACCES
Formateur :
Dr. MOINDZE M. SOIDRIDINE
 Ph. D, Lecturer – Researcher in Computer Security & Telecommunications at UCAD, ESMT
 Expert & Consultant in Cyber-security, ISS, Telecommunication & Networking, AI & ICT4D
 CISCO Instructor in IT Essential, CCNA , CCNA Security, Cybersecurity Ops;
 Huawei Instructor in AI (Artificial Intelligent)
 CFOT Fiber optic certified by FOA;
 CEO & President of ICTSR (International Center for Training and Scientific Research);
 www.ictsr.or
E-mail: smoindze@ictsr.org, moindze1@gmail.com , Cel : +221 77 221 55 43, kype : msoidridine
Participants document
Page 1 sur 4
Contacts: BP: 64616 FANN Dakar – Fixe: (+221) 33 867 47 35- Mob: 77 221 55 43 / 77 596 40 58
E-mails: contact@ictsr.org, Site web: www.ictsrorg; Watsapp: (+221) 77 697 60 04,
Allées Cheikh Sidaty Aidara, Poste Jet d’Eau, Rue GD 10, Villa 39, 2 e Etage, Grand Dakar, Dakar, Sénégal
Chapitre 3: Multiplexage
Exercice 1:
On désire multiplexer en fréquences 20 voies basses fréquences. Les 20 porteuses de voies

basses vitesses sont calculées de la façon suivante:
𝐹𝑖 = 700 + (𝑖 − 1) ∗ 600𝐻𝑧 où 𝑖 = 1,2, … . .20. Un tel multiplexage est il possible dans une
ligne de transmission dont la bande passante est comprise entre 3000 et 6900 MHz? Justifiez
votre réponse.
Exercice 2 :
On désire multiplexer 600 voies basses vitesses de 8500Kbits/s chacune sur une voie haute
vitesse normalisées à 6200000 Kbits/s.
1. Quel est le choix d'affectation des intervalles de temps?

2. Quelle est la taille de la trame?
3. Quel est le débit de la voie haute vitesse?
4. Calculer l'efficacité du multiplexage dans le cas normalisé et non normalisé
Exercice 3 :
On désire multiplexer 10 voies basse de débit de 3000Kbits/s chacune et 20 voies basses de

2500 Kbits/s chacune.
1. Quel est le choix de l'affectation des IT

2. Quelle est la taille de la trame ?
3. Quel est le débit de la voie haute vitesse ?
4. Calculer l'efficacité du multiplexage si le débit normalisé est de 168000bits/s
Exercice 4:
Une entreprise veut relier son siège sis à Dakar à une succursale sise à Bamako. Cette
liaison doit transporter 460 voies de paroles simultanément, des données de video
conférence estimées à 50 Mbits/s avec des données internet estimées à 30 Mbits/s
a) Proposez une solution PDH normalisée pour transporter ces voies.
b) Proposez une solution non normalisée, mais la plus économique possible utilisant
des E3 et E4.
Page 2 sur 4
Chapitre 4: Modulation
Exercice 5:
Un générateur délivre un signal dont la porteuse est de
𝑎 (𝑡) = 5 𝑐𝑜𝑠 106 𝑡 + 3,5 𝑐𝑜𝑠 103 𝑡 ∗ 𝑐𝑜𝑠 106 𝑡
1) Déterminer la fréquence de la porteuse (F)

2) Déterminer la fréquence du signal modulé (f)
3) Déterminer l’indice de modulation (𝑀) et donner une conclusion sur la modulation
Exercice 6 :
Un émetteur émet un signal dont la porteuse est de :
𝐴 (𝑡) = 100 𝑐𝑜𝑠 (3,77 ∗ 106 𝑡) + 43,5 𝑐𝑜𝑠 (3,73 ∗ 106 ) + 43,5 𝑐𝑜𝑠 (3,802 ∗ 106 𝑡)
Le signal à transmettre est de S(t) = 15 cos (20 * 106 t + 35)
1) Déterminer la fréquence latérale supérieure et inférieure

2) Déterminer la fréquence de la porteuse (F)
3) Déterminer la fréquence du signal modulé (f)
4) Déterminer l’indice de modulation et donner une appréciation de la modulation
5) Calculer la bande passante à l’émission si B =25f
6) Donner l’équation de la porteuse à une constante k = 3 et une amplitude à l’origine de
28 * 106.
Exercice 7:
Un signal 𝑆(𝑡) = 𝑆0 cos(Ω𝑡 + Υ) a été modulé en amplitude. L’enveloppe du signal modulé
est de la forme 𝐴(𝑡) = 𝐴0 + 𝑘 ∗ 𝑆(𝑡). La porteuse 𝑎(𝑡) est de la forme 𝑎(𝑡) =
𝐴(𝑡) cos(𝑤0 𝑡 + 𝜃0 ).
1. Quel type de modulation est réalisé? Justifier votre réponse
2. Dans quel cas d'utilisation cette modulation est adaptée?
3. Dans quels cas peut-on utiliser les sous catégories de cette modulation?
4. Quelles sont les conditions minimales à respecter lors de l'utilisation de telles
modulations?
5. Donner l’équation complète de la porteuse 𝑎(𝑡) en fonction de l’indice de modulation
M, de la fréquence latérale inferieure 𝑤0 − Ω et supérieure 𝑤0 + Ω en détaillant
toutes les étapes.
6. un générateur livre un signal
𝑎(𝑡) = 400 cos(8 ∗ 107 𝑡) + 220 cos(4,2 ∗ 107 𝑡) + 220cos(6,4 ∗ 107 𝑡)
a. Donner la fréquence latérale inférieure et supérieure
b. Calculer la fréquence de la porteuse 𝐹
c. Calculer la fréquence du signal modulant 𝑓
Page 3 sur 4
d. Calculer l’indice de modulation M. La modulation a été performante? Justifier

votre réponse
e. Calculer la bande des fréquences 𝐵𝑆 du signal à l’émission si 𝐵𝑆 = 50𝑓
f. Calculer la bande des fréquences 𝐵𝑃 de la porteurs à l’émission si 𝐵𝑃 = 80𝐹
g. Donner l’équation de la porteuse à une constante k = 5 et une amplitude à l’origine
de 30 * 102 si on considère que le signal à transmettre est de S(t) = 100 cos (60 *
104 t + 30)
Exercice 8
Un signal 𝑆(𝑡) = 𝑆0 cos(Ω𝑡 + Υ) a été modulé en fréquence et en phase amplitude. La

fréquence angulaire du signal modulé est de la forme 𝑊(𝑡) = 𝑊0 + 𝑊𝑑 ∗ 𝑐𝑜𝑠(Ω𝑡). La
porteuse 𝑎(𝑡) est de la forme 𝑎(𝑡) = 𝐴0 cos φ(t).
1. Quel type de modulation est réalisé? Justifier votre réponse
2. Dans quel cas d'utilisation cette modulation est adaptée?
3. Dans quels cas peut-on utiliser les sous catégories de cette modulation?
4. Quelles sont les conditions minimales à respecter lors de l'utilisation de telles
modulations?
5. Donner l’équation complète de la porteuse 𝑎(𝑡) en fonction de l’indice de modulation 𝑚,
de la en détaillant toutes les étapes.
6. Un générateur livre un signal 𝑎(𝑡) = 600 cos[(8 ∗ 102 𝑡) + 220 sin (40102 𝑡) + 120]
avec une fréquence de déviation de 10Hz.
a. Donner la fréquence angulaire correspondante
b. Donner le résultat de l'expression intégrée de l'angle.
c. Calculer la fréquence de la porteuse 𝐹
d. Calculer la fréquence du signal modulant 𝑓
e. Donner l’indice de modulation m. La modulation a été performante? Justifier
votre réponse
f. Calculer la bande des fréquences 𝐵𝑆 du signal à l’émission si 𝐵𝑆 = 55𝑓
g. Calculer la bande des fréquences 𝐵𝑃 de la porteurs à l’émission si 𝐵𝑃 = 105𝐹
Page 4 sur 4
