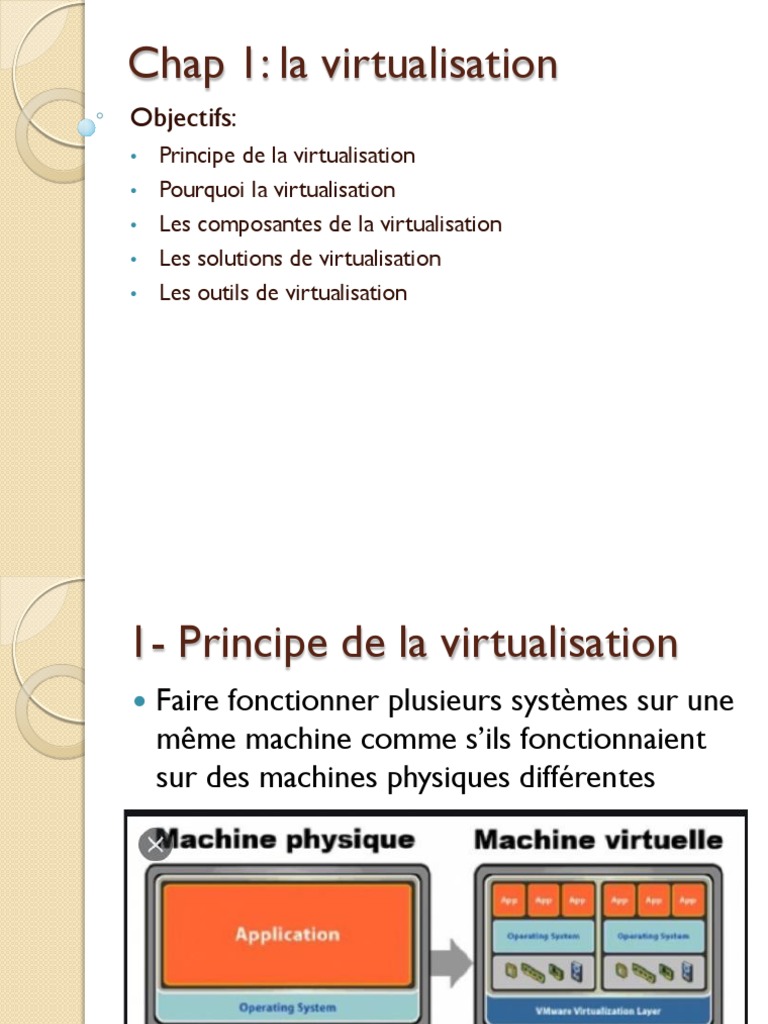

Chap 1: la virtualisation

Objectifs:
• Principe de la virtualisation
• Pourquoi la virtualisation
• Les composantes de la virtualisation
• Les solutions de virtualisation
• Les outils de virtualisation
1- Principe de la virtualisation
 Faire fonctionner plusieurs systèmes sur une
même machine comme s’ils fonctionnaient
sur des machines physiques différentes
2-1: pourquoi la virtualisation
 la virtualisation est une solution
technologique qui peut permettre à votre
entreprise d’améliorer ses ratios notamment
qualité / performance / investissement, mais
aussi de simplifier et sécuriser son mode de
fonctionnement. Elle permet d’assurer:
1. Une Continuité d’Activité
2. La réduction des coûts
3. Optimisation de la productivité
4. Réduction de l’impact environnemental
5. Facilitation de la restauration
2- 2: pourquoi la virtualisation
 Une continuité du service:
◦ La reprise d’activité sur site distant est
facilitée par les mécanismes de réplication des
principales solutions de virtualisation
◦ La reprise sur sinistre se faisant en démarrant
un serveur virtuel qui est la copie de celui qui
vient de tomber en panne
 2-3: pourquoi la virtualisation
 Une réduction des coûts
◦ réduction des coûts de matériel : la virtualisation permet de
réduire de 50% le nombre de postes et serveurs physiques dans le
parc informatique (source : Gartner), mais également de réduire
leurs performances diminuant ainsi la consommation énergétique
jusqu’à 15W par poste
◦ réduction des coûts immobiliers : en réduisant le nombre de
serveurs de son parc informatique, l'entreprise optimise son
espace disponible et offre un gain de place pour les PME localisées
dans de petits bureaux ou les grandes entreprises serrées sur des
plateaux
◦ réduction des coûts de maintenance : la virtualisation des serveurs
sur une même machine facilite les opérations de maintenance ce
qui allège la charge de travail de l’administrateur informatique, lui
permettant ainsi de consacrer son temps à des opérations à plus
forte valeur ajoutée
◦ réduction de la facture énergétique : la réduction du nombre de
serveurs et climatiseurs entraîne par conséquent la baisse de la
facture électrique jusqu’à 80 %
2-4: pourquoi la virtualisation
 Une optimisation de la productivité
◦ Les utilisateurs peuvent disposer de leur
environnement de travail depuis des
périphériques extérieurs
◦ Les équipes techniques consacrent moins de
temps aux tâches répétitives, telles que les
mises à jour en masse, la surveillance et la
maintenance des postes de travail
2-5: pourquoi la virtualisation
 Une facilitation des restauration
◦ Il est essentiel de pouvoir stocker vos
données, vos applications et contenus dans
une structure virtuelle sécurisée, mais aussi
de pouvoir les restaurer à tout moment.
◦ Les technologies de virtualisation simplifient
cette tâche : la copie du disque d’origine
permet la restauration si un
dysfonctionnement se produit lors d’une
opération de maintenance ou lors d’une
catastrophe.
3- les différentes composantes de la
virtualisation
3-1: la couche de virtualisation
 La couche de virtualisation est appelé
l’HYPERVISEUR
 Il assure le contrôle du processeur et des
ressources matérielles de la machine hôte
 Il alloue à chaque VM (Machine Virtuelle) les
ressources matérielles (mémoire, disque etc.)
dont elle a besoin
 S’assure que les VM n’interfèrent les unes par
rapport aux autres
 Il existe principalement 2 types d’HYPERVISEUR
◦ L’hyperviseur de type 1 ou « bare metal »
◦ L’hyperviseur de type 2 ou « host metal »
3-2: les différents types
d’hyperviseur

Hyperviseur de type 1 Hyperviseur de type 2

« bare metal » « host metal »
C’est l’hyperviseur le
plus répandu
Chap 2: Les solutions de
virtualisation
 Objectif:
◦ La virtualisation d’OS
◦ La virtualisation d’application
1- les différents niveaux de
virtualisation

Virtualisation Virtualisation
d’OS Architecture
d’application
classique
1- la virtualisation des 0S
 On distingue 2 types de virtualisation d’OS
 La virtualisation des serveurs
 La virtualisation des postes de travail
◦ Le VDI (Virtual Desktop Infrastructure)
◦ Streaming d’OS
 Il est possible de faire tourner serveurs
virtuels et poste de travail virtuels sur une
même machine physique
2- la virtualisation des serveurs
 Dans le cas de la virtualisation de
serveurs c’est l’OS d’un serveur qui est
virtualisé.
 A partir d’un serveur physique on crée
plusieurs serveurs virtuels
3- la virtualisation des postes de
travail
 Dans le cas de la virtualisation des postes de
travail c’est l’OS d’un poste de travail qui est
virtualisé
 A partir d’un serveur physique on crée
plusieurs postes de travail virtuels
3-1: la virtualisation des postes de travail: le
VDI (Virtual Desktop Infrastructure)
 La forme traditionnelle du VDI (Virtual Desktop Infrastructure) consiste à
héberger le poste complet (système d’exploitation et applications) dans le
Datacenter.
 L’exécution du poste virtuel est réalisée de façon centralisée.
 Côté utilisateur, le device n’est qu’un point d’accès réseau pour exploiter
l’environnement virtuel à distance.
 L’appareil utilisé importe donc peu. Il peut s’agir d’un PC traditionnel, d’un
client léger ou même d’un terminal mobile.
3-2: la virtualisation des postes de travail: le
Streaming d’OS
 Le streaming est quelque peu différent du VDI.
 Si le système d’exploitation et les applications sont toujours hébergés dans
le datacenter, ces derniers vont être envoyés par segment sur le poste
client qui va les exécuter localement.
 Une application n’a généralement pas besoin de 100 % de son code pour
fonctionner.
 De la même manière que pour une vidéo en streaming, le serveur ne va
donc envoyer dans un premier temps sur le poste que le strict minimum
nécessaire pour faire fonctionner le système et tourner l’application.
 Au fur et à mesure que le travail de l’utilisateur avancera et qu’il fera appel
à davantage de fonctions, le serveur enverra des éléments supplémentaires.
 L’opération est transparente et optimise l’usage de la bande passante.
4- la virtualisation d’application
 Les virtualisations d’application sont distinguées
en fonction du coté où s’exécute la virtualisation
 On distingue donc 2 types de virtualisation
d’application:
◦ La virtualisation de session
◦ La virtualisation par bulle applicative

Virtualisation Virtualisation par

de session bulle applicative
4-1: la virtualisation d’application: la
virtualisation de session
 La virtualisation s’exécute coté serveur puisque
l’ensemble des données de l’utilisateur ainsi que les
application sont logées dans un Datacenter
 L’utilisateur accède à ces applications par un
navigateur ou par un client installé sur son poste de
travail en ouvrant une session sur le serveur distant
4-2: la virtualisation d’application: la
virtualisation par bulle applicative
 Elle consiste à l’installation par streaming d’une application directement sur le
poste de travail
 L’administrateur met a disposition un certains nombre d’applications sur un
serveur distant
 Pour utiliser une application l’utilisateur se connecte au réseau et télécharge
les applications autorisées sur son poste
 Lorsqu’il veut utiliser une application il clique sur l’icone de l’application le
client demande alors au serveur de lui envoyer la bulle application en streaming
 Lorsque le client aura reçu l’application, il l’exécutera en locale
 L’application ne s’installe plus sur l’OS du client mais s’exécute dans une bulle
c’est à dire dans un environnement totalement virtualisé
Chap 3: les outils de virtualisation:
les hyperviseurs
 Il existe plusieurs outil de virtualisation
◦ VMware ESXi.
◦ Microsoft Virtual Desktop.
◦ Citrix XenServer.
◦ Virtual Box (Open Source)
◦ Microsoft Hyper-V (intégré à Windows
Server)
◦ VMware Workstation & VMware Fusion.
◦ KVM (Linux)
◦ Parallels Desktop.
1- l’hyperviseur vmware: le
VMWARE ESXi
 VMware ESXi 6.5 est un hyperviseur (serveur de
virtualisation) créé par VMware qui vous permet de faire
tourner des machines virtuelles avec leurs propres systèmes
d'exploitation.
 La version 6 est gérable depuis un simple navigateur web et
la sécurisation du serveur avec un certificat SSL valide
(émanant d'une autorité de certification de confiance) a été
fortement simplifiée.
2- le VMWARE workstation
 VMware Workstation est un outil de virtualisation
de poste de travail
 Il peut être utilisé pour mettre en place un
environnement de test pour développer de nouveaux
logiciels, ou pour tester l'architecture complexe d’un
système d’exploitation avant de l’installer réellement
sur une machine physique.
 3- les différentes étapes d’installation
d’un hypervieur: VMWARE ESXi
 Les prérequis :
◦ Un serveur physique ou une machine contenant beaucoup de RAM
◦ Une clef USB
◦ Un ISO d’ESXI
 Etape 1 : Vérification matérielle
 Etape 2 : Création de la clef démarrable
 Etape 3 : Lancement de l’installation d’ESXI
 Etape 4 : Configuration d’ESXI
 Etape 5 : Management de mon serveur avec Vsphere client

 https://www.cjoint.com/doc/17_06/GFfpRRoaq14_Situation-
Professionnelle-ESXI.pdf
