Sciences de l'Ingénieur et Innovation Technologique SI-IT

Création d’un ensemble lié au concept de Séquence 4

Projet
« Tenségrité »

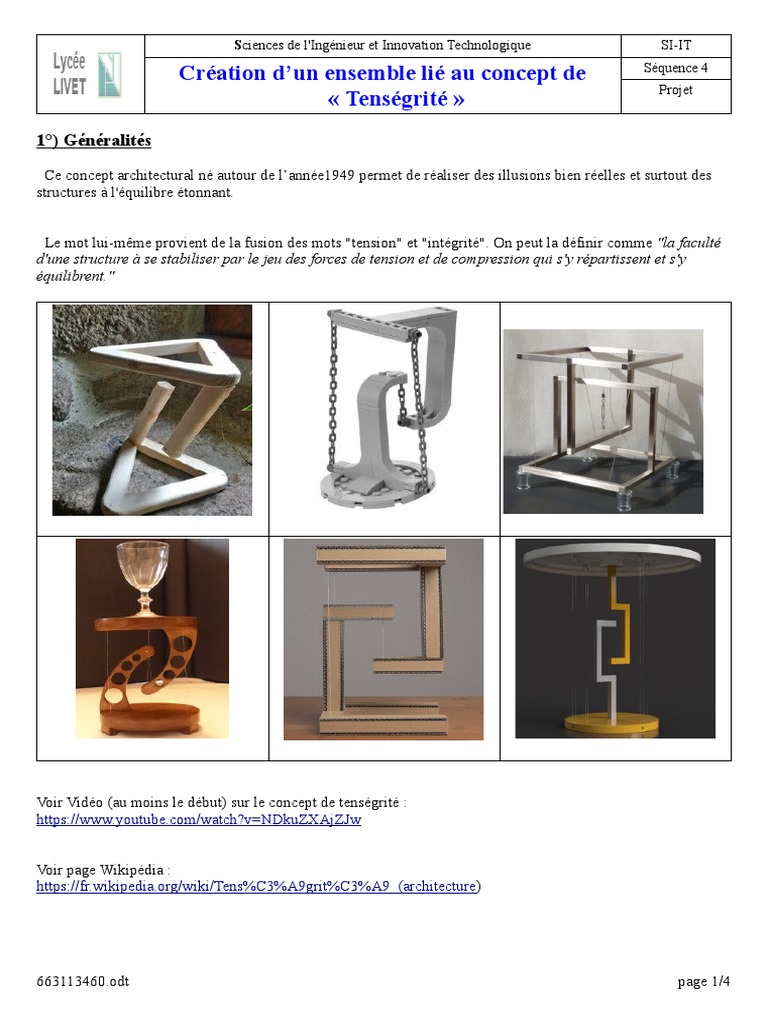

1°) Généralités

Ce concept architectural né autour de l’année1949 permet de réaliser des illusions bien réelles et surtout des
structures à l'équilibre étonnant.

Le mot lui-même provient de la fusion des mots "tension" et "intégrité". On peut la définir comme "la faculté
d'une structure à se stabiliser par le jeu des forces de tension et de compression qui s'y répartissent et s'y
équilibrent."

Voir Vidéo (au moins le début) sur le concept de tenségrité :

https://www.youtube.com/watch?v=NDkuZXAjZJw

Voir page Wikipédia :

https://fr.wikipedia.org/wiki/Tens%C3%A9grit%C3%A9_(architecture)

663113460.odt page 1/4

2°) Présentation de quelques modèles

Modèle 1: Modèle 2 :

Les différentes pièces peuvent être collées au niveau Dimensions maxi : 180x180 h 200 mm
des assemblages Épaisseur des plaques de médium = 6 mm
Ensemble composé de 4 pièces différentes maximum

Détails d'assemblage des différentes pièces Solution permettant de lier le fil à la structure : trou
de diamètre 1,5 mm

Modèle 3 : Vue éclatée

Modèle 3 : Ensemble monté

663113460.odt page 2/4

3°) Travail individuel à réaliser (5 séances de 1,5h)
Avant de vous lancer dans ce projet qui demande un minimum de connaissances dans la création et la
réalisation d’assemblages de pièces avec SolidWorks, les TP suivants sont les prérequis nécessaires :
• TP1 : Modeleur 3D création pièces ADN
• TP2 : Modeleur 3D assemblage ADN
• TP3: Modeleur 3D création de pièces 2D 3D

Méthode et consignes à RESPECTER scrupuleusement :

Étape 1 : Recherche de formes originales

• Réaliser avec soin sur papier quadrillé, une ou plusieurs perspectives isométriques de votre réalisation
• Bien détailler les formes et les dimensions des différentes pièces : Base, chapeau, bras, pieds
• Respecter les dimensions maximums imposées pour l’ensemble  :Dimensions maxi : 180 x 180 h 200.
• Bien réfléchir aux méthodes qui permettront une bonne fixation et tension des fils. La forme des pieds
peut avantageusement servir ces 2 fonctions…..
• Présenter votre travail au professeur qui validera ou non cette étape

Étape 2 : Modélisation 3D de votre projet

• Dans votre répertoire classe (T:/Nom/SIIT/…..) créer un dossier que vous nommerez « projet
tenségrité » et dans lequel vous sauvegarderez les dessins des pièces de votre ensemble ainsi que son
assemblage (5 fichiers à créer au final : 4 pièces différentes et 1 assemblage)
• Toutes les pièces seront extrudées d’une valeur de 6 mm à partir d’une esquisse proprement cotée.
• Présenter votre travail au professeur qui validera ou non cette étape

Étape 3 : Découpage des pièces

• Les pièces sont découpées dans du médium d’épaisseur 6 mm
• On rappelle que les pièces doivent être sauvegardées au format « DXF » (voir procédure dans le TP
Modeleur 3D création de pièces 2D 3D) pour pouvoir être découpées
• Sauvegarder vos 4 fichiers DXF sur une clé USB
• Présenter votre travail au professeur qui préparera avec vous la machine à découper au laser.

Étape 4 : Assemblage des pièces et mise sous tension des fils
• Coller les différentes pièces nécessitant une liaison complète et indémontable
• Mettre en place puis tendre les différents fils par une méthode de votre choix. Des petits serres joints et
des pinces de différentes tailles sont disponibles.
• Présenter votre travail au professeur

Étape 5 : Réalisation d’un support numérique (diaporama ou vidéo)

Ce support devra présenter le plus agréablement possible la genèse de votre projet : de l’idée originale
à sa présentation finale. Il devra donc comporter les éléments suivants :
• Perspective isométrique de votre projet initial (+ schémas et croquis...)
• Assemblage 3D et vue éclatée de votre ensemble modélisé
• Quelques photos (ou vidéos) de la phase de réalisation et de celle de l’assemblage
• Une petite synthèse de quelques lignes, concluant ce projet et cette année de seconde en SI-IT.

Étape 6 : Présentation de votre travail

• La dernière séance de l’année sera consacrée à la présentation officielle de votre travail
• Un jury d’experts pourra désigner et récompenser les plus belles réalisations….

Remarque importante :

Au cours de ces séances, vous seront données toutes les connaissances techniques nécessaires qui vous

663113460.odt page 3/4

permettront de concrétiser votre projet, si vous vous en donné toutefois réellement les moyens….

663113460.odt page 4/4
