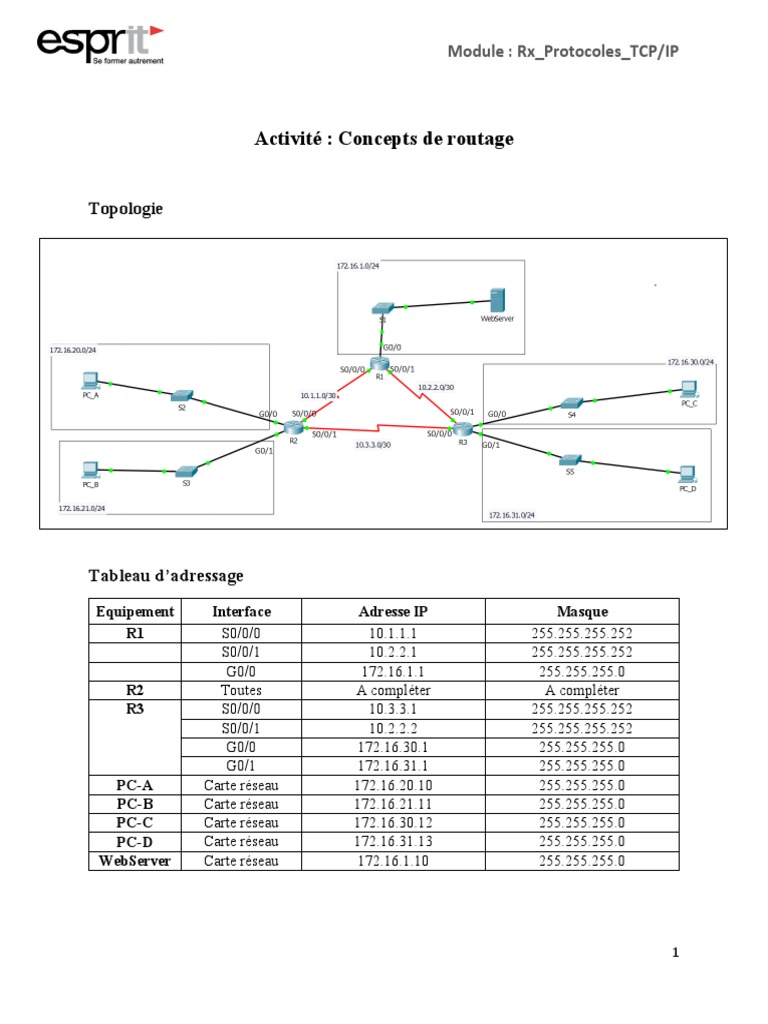

Topologie
Tableau d’adressage
Equipement Interface Adresse IP Masque
R1 S0/0/0 10.1.1.1 255.255.255.252
S0/0/1 10.2.2.1 255.255.255.252
G0/0 172.16.1.1 255.255.255.0
R2 Toutes A compléter A compléter
R3 S0/0/0 10.3.3.1 255.255.255.252
S0/0/1 10.2.2.2 255.255.255.252
G0/0 172.16.30.1 255.255.255.0
G0/1 172.16.31.1 255.255.255.0
PC-A Carte réseau 172.16.20.10 255.255.255.0
PC-B Carte réseau 172.16.21.11 255.255.255.0
PC-C Carte réseau 172.16.30.12 255.255.255.0
PC-D Carte réseau 172.16.31.13 255.255.255.0
WebServer Carte réseau 172.16.1.10 255.255.255.0
1
Module : Rx_Protocoles_TCP/IP
Objectifs
1. Examiner et comprendre le contenu d’une table de routage.
2. Différencier les différentes routes dans une table de routage (route directement connecté,
les interfaces de routage locales, routes distantes pour différents protocoles de routages).
3. Tracer le chemin suivi par un paquet en se basant sur les informations de la table de
routage.
a. Quelle est la lettre qui permet de distinguer les routes directement connectées sur
R2 ?
Les entrées avec la lettre « C » représentes les routes pour les réseaux directement
connectés. (Un exemple est encerclé en rouge sur la table de routage)
2
Module : Rx_Protocoles_TCP/IP
b. Quelle est la lettre dans la table de routage qui indique les interfaces de routage
locale sur le routeur R2 ?
Les entrées avec la lettre « L» représentes les interfaces de routage locales sur R2. (Un
exemple est encerclé en Bleu sur la table de routage)
c. Déduisez alors les adresses des interfaces du routeur R2, et complétez le tableau
suivant :
En se référant aux adresses des interfaces de routage locales (avec la lettre « L ») on
peut déduire les adresses IP des interfaces de R2
Routeur Interface Adresse IP Masque
R2 S0/0/0 10.1.1.2 255.255.255.252
S0/0/1 10.3.3.2 255.255.255.252
G0/0 172.16.20.1 255.255.255.0
G0/1 172.16.21.1 255.255.255.0
3
Module : Rx_Protocoles_TCP/IP
b. Quels sont les lettres qui identifient les routes distantes de R1 ? Elles
correspondent à quels protocoles de routage ?
Pour reconnaitre les différents protocoles de routage, il suffit de vérifier la légende au
début de la table de routage.
La lettre « S » qui signifie une route statique
La lettre « R » qui signifie le protocole RIP
La lettre « O » qui signifie le protocole OSPF
4. Examinez la table de routage de R2. Retrouvez la route qui mène vers le réseau
« 172.16.31.0/24 ».
Voici la table de routage de R2 avec la route qui mène vers le réseau 172.16.31.0/24
4
Module : Rx_Protocoles_TCP/IP
Etape 1 : la requête
4
3
En se basant sur la route qui mène vers le réseau 172.16.1.0/24, le routeur R3 va envoyer le
paquet sur l’interface de sortie S0/0/1
5
Module : Rx_Protocoles_TCP/IP
Il trouve que le réseau 172.16.1.0/24 est directement connecté sur l’interface G0/0.
6
Module : Rx_Protocoles_TCP/IP
Etape 2 : la réponse
kqfjzrg
1
3 2
4 6
5
7
Il est vrai que dans la table de routage de R1, il n’existe pas de chemin qui mène vers le
réseau 172.16.31.0/24, mais R1 dispose d’une route par défaut, donc il va l’utiliser pour
envoyer le paquet, sur l’interface de sortie S0/0/0
7
Module : Rx_Protocoles_TCP/IP
Il trouve un chemin qui mène vers le réseau 172.16.31.0/24, il doit donc envoyer le
paquet sur l’interface de sortie S0/0/1
8
Module : Rx_Protocoles_TCP/IP
Il trouve que le réseau 172.16.31.0/24 est directement connecté sur son interface G0/1.
Donc il va envoyer le paquet sur cette interface.
