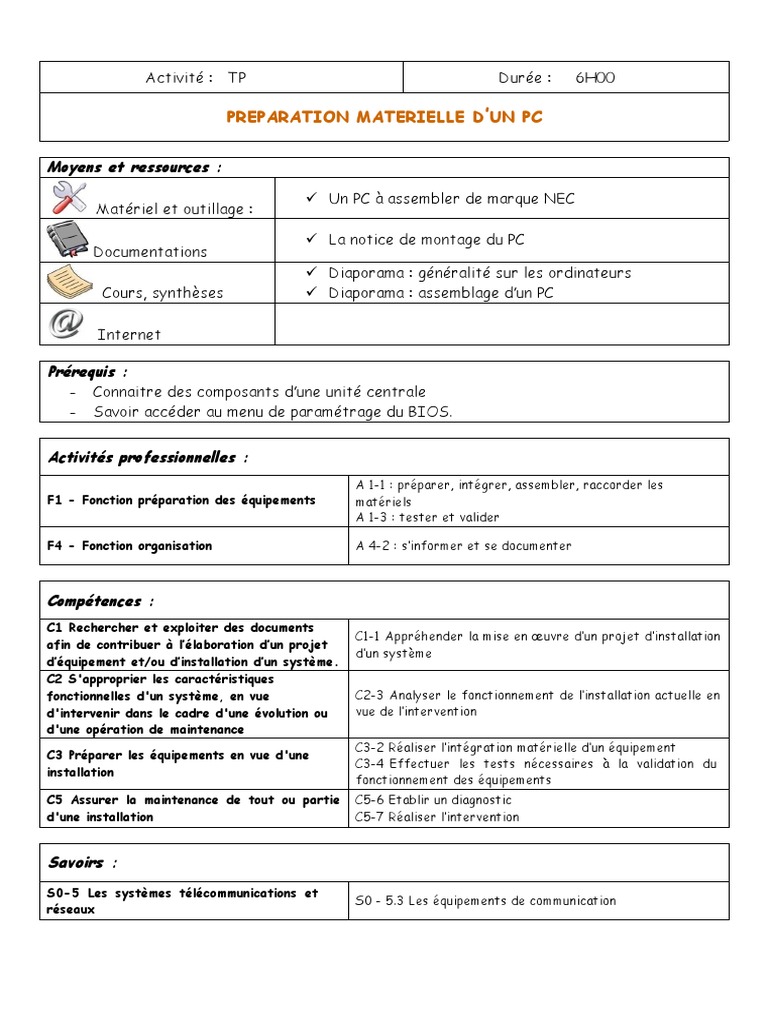

Activité : TP Durée : 6H00

PREPARATION MATERIELLE D’UN PC

Moyens et ressources :

 Un PC à assembler de marque NEC

Matériel et outillage :

 La notice de montage du PC
Documentations
 Diaporama : généralité sur les ordinateurs
Cours, synthèses  Diaporama : assemblage d’un PC

Internet

Prérequis :
- Connaitre des composants d’une unité centrale
- Savoir accéder au menu de paramétrage du BIOS.

Activités professionnelles :
A 1-1 : préparer, intégrer, assembler, raccorder les
F1 - Fonction préparation des équipements matériels
A 1-3 : tester et valider

F4 - Fonction organisation A 4-2 : s’informer et se documenter

Compétences :
C1 Rechercher et exploiter des documents
C1-1 Appréhender la mise en œuvre d’un projet d’installation
afin de contribuer à l’élaboration d’un projet
d’un système
d’équipement et/ou d’installation d’un système.
C2 S'approprier les caractéristiques
fonctionnelles d'un système, en vue C2-3 Analyser le fonctionnement de l’installation actuelle en
d'intervenir dans le cadre d'une évolution ou vue de l’intervention
d'une opération de maintenance
C3-2 Réaliser l’intégration matérielle d’un équipement
C3 Préparer les équipements en vue d'une
C3-4 Effectuer les tests nécessaires à la validation du
installation
fonctionnement des équipements
C5 Assurer la maintenance de tout ou partie C5-6 Etablir un diagnostic
d'une installation C5-7 Réaliser l’intervention

Savoirs :
S0-5 Les systèmes télécommunications et
S0 - 5.3 Les équipements de communication
réseaux
S4 Unités centrales de traitement et
S4 - 1 Les matériels
périphériques
S5 Installation - mise en service - S5 - 2 Mise en service du système : configuration,
maintenance paramétrage, essais et réception

Evaluation :
Critères :
 Exactitude des réponses fournies
 Rigueur des manipulations
 Autonomie au cours de l’activité

Objectifs à atteindre Compétences associées

Reconnaître les éléments à assembler C1-1

Connaître les caractéristiques d’une

C1-1
carte mère et identifier ses slots.
Identifier les interfaces d’entrée/sortie
C1-1
d’une carte mère
Repérer les éléments connectés au
C1-1
« connecteur de panneau avant »
Compléter la procédure d’insertion d’un
C2-3
processeur sur une carte-mère
Connecter différents éléments à la
C3-2 ; C5-7
carte mère
Vérifier dans le BIOS, que tous les
composants sont bien connectés et en C3-4 ; C5-6
état de fonctionnement
Effectuer des réglages courants dans le
C5-7
BIOS

Effectuer un RESET du BIOS C5-7

1.Eléments à assembler ou connecter
1) Compléter le tableau suivant par le nom des éléments à assembler/connecter par
la suite à la carte-mère/UC :

photo Nom de l’élément :

 2) Vérifier aussi que dans votre carton il y a :
- Un tournevis plat
- Un tournevis cruciforme
- Une souris
- Un câble d’alimentation
- Un clavier
- Un boitier de DVD contenant les CD de Windows XP et Ubuntu 10.04

APPELER LE PROFESSEUR !!

2.Etude de la carte mère

3) Retrouver le nom de la carte mère
(MOTHERBOARD) de votre PC, et
entourer, sur la photo ci-contre où
se trouve cette information :
4) Rechercher sur Internet la documentation de cette carte-mère. Indiquer ci-
dessous le(les) site(s) consultés :
2.1. Facteur de forme
5) Rechercher sur Internet, la définition du facteur de forme d’une carte-mère :

6) Quel est le facteur de forme de votre carte-mère ?

7) A l’aide d’une règle, en mesurer les dimensions :

2.2. Connectique
8) Sur le schéma de la carte mère, donné page suivante, repérer en les entourant et
en les numérotant les éléments suivants:
a. le support du processeur (1)
b. le connecteur pour le ventilateur du processeur (2)
c. les supports de la RAM (3)
d. l‘emplacement de la nappe pour connecter le(s) disque(s) dur(s) IDE (4)
e. l‘emplacement de la nappe pour connecter le(s) disque(s) dur(s) SATA (5)
f. l‘emplacement de la nappe pour connecter le(s) lecteur(s)/graveur(s)
CD/DVD… (6)
g. l‘emplacement de la nappe pour connecter le lecteur de disquettes (7)
h. l’emplacement pour connecter la carte graphique (8)
i. le(s) connecteur(s) d’extension PCI (9)
j. le(s) connecteur(s) de l’alimentation (10)
k. les connecteurs pour ports USB en façade (11)
l. le BIOS (12)
m. le cavalier pour le reset du BIOS (13)
n. la pile de sauvegarde du BIOS (14)
9) Nommer les différentes interfaces d’entrée/sortie présentes à l’arrière de la
carte mère :
 10) rechercher, sur Internet, les caractéristiques des ports suivants :

port Définition du sigle Informations transportées

AGP

DVI

2.3. Choix des différents éléments

11) compléter le tableau suivant en précisant le type de matériel pouvant être
connecté sur la carte mère :

élément type

processeur

RAM

2.4. Le Front Panel Connector (connecteur de panneau avant) :

12) Indiquer, sur le schéma du connecteur JFP1 ci-dessous, le nom des câbles
devant y être connectés, en précisant, quand cela est nécessaire, leur polarisation :

APPELER LE PROFESSEUR !!
3.Assemblage
13) Par groupe de 4 élèves, observer le professeur qui connecte le processeur
puis le ventilateur sur le socket. Puis répondre aux questions suivantes :
a. Que nous montrent les deux schémas ci-dessous ?

b. Quel(s) élément(s) faut-il lever pour insérer le processeur dans son socket ?

c. De quoi est constitué l’élément appelé ventirad ?

Définition :
Qu’est-ce-qu’un dissipateur thermique ?
Un dissipateur thermique est un dispositif destiné à favoriser l'évacuation des caloriques di

d. Comment se nomme la « pâte » qu’il faut mettre sur le processeur avant de placer
le ventirad ? Et quel est son rôle ?

e. Que ne faut-il pas oublier de connecter sur la carte-mère, après avoir placé
et fixé le ventirad ?
 14) Connecter le ventirad à la carte-mère

15) Positionner/câbler sur la carte mère :

a. la RAM
b. les 2 ports USB du panneau avant du boîtier
c. le disque dur SATA
d. le disque dur IDE et le lecteur de CD-ROM IDE sur le même connecteur
IDE (utiliser une seule nappe)
e. le lecteur de disquette
f. la carte graphique
g. l’alimentation
h. Le panneau avant du boîtier.

Il ne faut jamais forcer sur un connecteur

Il y a de nombreux « clips » à utiliser pour ouvrir/fermer des emplacements :

Pour la carte graphique

Pour le lecteur de DVD

Pour le lecteur de disquette et le DD IDE

Pour le DD SATA

APPELER LE PROFESSEUR !!

4.Le BIOS

4.1. Vérification du bon fonctionnement du PC

16) Connecter clavier, souris et écran, puis alimenter votre UC.

17) Dans le BIOS relever le nom du la marque du fabriquant du BIOS et la version

du soft :
 18) Vérifier que tous vos périphériques / éléments sont reconnus. Compléter le
tableau suivant par les informations écrites dans le menu « Main » :

Primary IDE Master

Primary IDE Slave
Secondary IDE Master
Secondary IDE Slave
SATA Port 1
SATA Port 2
SATA Port 3
SATA Port 4
Floppy A
CPU type
Extended Memory

4.2. Paramétrage du BIOS

19) effectuer les paramétrages nécessaires pour que le système démarre par ordre
de préférence sur le lecteur de CD-ROM puis le lecteur de disquette puis sur le
disque dur.

20) Câbler écran sur le connecteur VGA. Que se passe-t-il ?

21) Quel réglage dans le BIOS pour permettre affichage sur la carte graphique
interne ? Effectuer ce réglage :

APPELER LE PROFESSEUR !!
4.3. RAZ du BIOS
22) Rechercher sur la documentation de la carte mère, quel est le nom du
cavalier qui permet de faire un « RESET » du BIOS :

23) Indiquer quelle doit être la position du cavalier pour faire un RESET du
BIOS :

24) Hors-tension, déplacer le cavalier et effectuer un RESET du BIOS. Puis

replacer le cavalier dans sa position initiale.

25) Redémarrer le PC Vérifier que la configuration du BIOS est redevenue celle

par défaut.

APPELER LE PROFESSEUR !!
