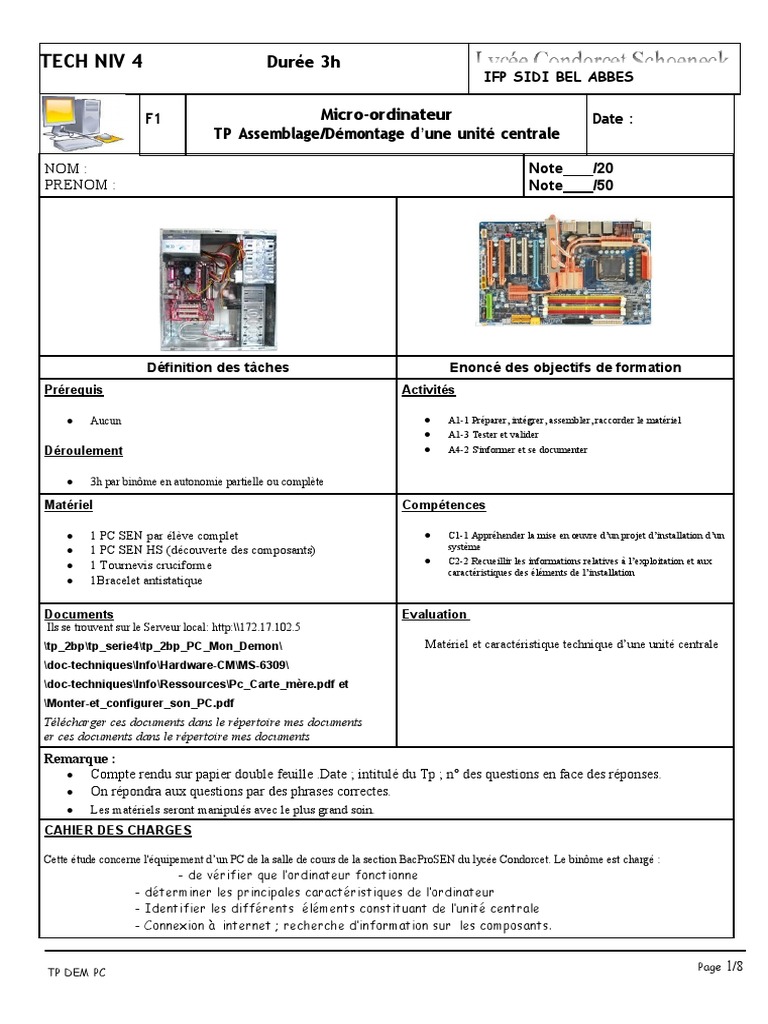

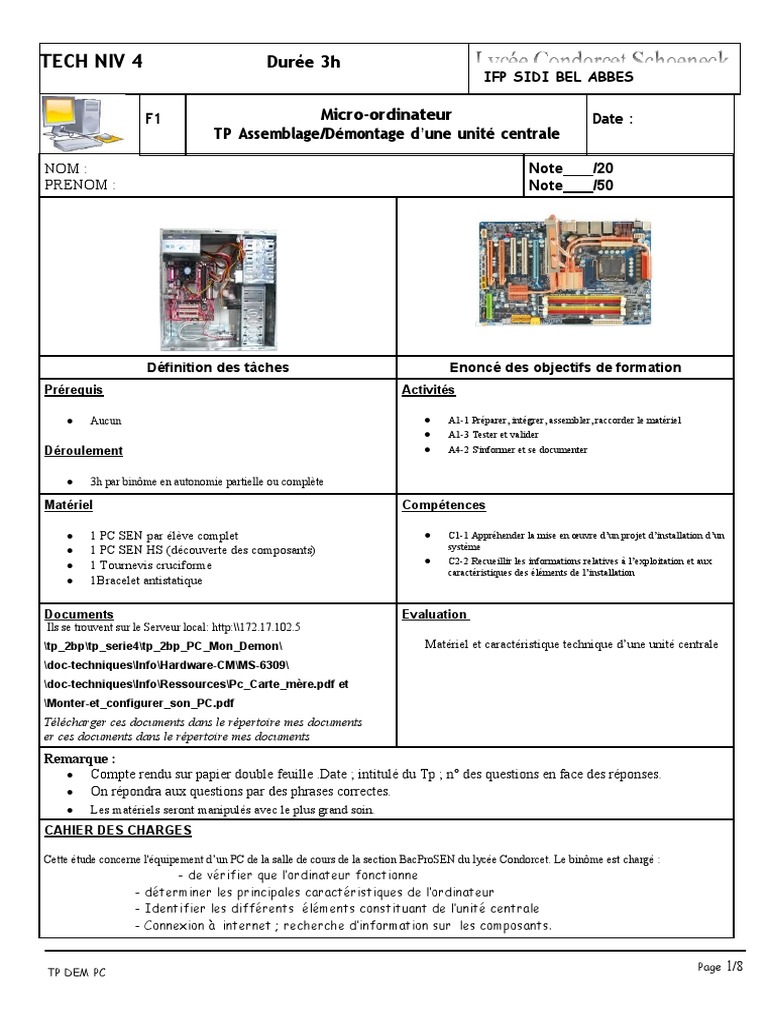

TECH NIV 4 Durée 3h

IFP SIDI BEL ABBES

F1 Micro-ordinateur Date :
TP Assemblage/Démontage d’une unité centrale

NOM : Note /20

PRENOM : Note /50

Définition des tâches Enoncé des objectifs de formation

Prérequis Activités

 Aucun  A1-1 Préparer, intégrer, assembler, raccorder le matériel

 A1-3 Tester et valider
Déroulement  A4-2 S'informer et se documenter

 3h par binôme en autonomie partielle ou complète

Matériel Compétences

 1 PC SEN par élève complet  C1-1 Appréhender la mise en œuvre d’un projet d’installation d’un
 1 PC SEN HS (découverte des composants) système
 1 Tournevis cruciforme  C2-2 Recueillir les informations relatives à l’exploitation et aux
caractéristiques des éléments de l’installation
 1Bracelet antistatique

Documents Evaluation
Ils se trouvent sur le Serveur local: http:\\172.17.102.5
\tp_2bp\tp_serie4\tp_2bp_PC_Mon_Demon\ Matériel et caractéristique technique d’une unité centrale
\doc-techniques\Info\Hardware-CM\MS-6309\
\doc-techniques\Info\Ressources\Pc_Carte_mère.pdf et
\Monter-et_configurer_son_PC.pdf
Télécharger ces documents dans le répertoire mes documents
er ces documents dans le répertoire mes documents
Remarque :
 Compte rendu sur papier double feuille .Date ; intitulé du Tp ; n° des questions en face des réponses.
 On répondra aux questions par des phrases correctes.
 Les matériels seront manipulés avec le plus grand soin.
CAHIER DES CHARGES

Cette étude concerne l'équipement d’un PC de la salle de cours de la section BacProSEN du lycée Condorcet. Le binôme est chargé :
- de vérifier que l’ordinateur fonctionne
- déterminer les principales caractéristiques de l’ordinateur
- Identifier les différents éléments constituant de l’unité centrale
- Connexion à internet ; recherche d’information sur les composants.

TP DEM PC
Page 1/8
 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC

I. Démontage de l’unité centrale (Temps imparti : 1H15)

1) Le boîtier est fourni fermé. Vous devez dévisser les vis arrière et ôter le capot métallique.

2) Stockez les vis dans une boîte et le capot métallique dans un endroit sûr.
3) Poser le boîtier, couché sur la table

4) Reliez le cordon d’alimentation au boitier d’alimentation du PC. Mettre l’interrupteur sur « OFF » (O). Touchez
la carcasse métallique ce qui permet de décharger les charges électrostatiques accumulées sur les mains et le
corps.

5) Débranchez les cordons nappes IDE gris des périphériques. ATTENTION de bien tirer le connecteur noir et
non pas la nappe IDE.

TP DEM PC Page 2/8

 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC
6) Débranchez les connecteurs de nappe IDE et du lecteur de disquette de la carte mère. Attention au sens de
branchement (Repérer l’emplacement du liseré rouge de la nappe)

7) Débranchez les connecteurs d’alimentation des périphériques.

8) Débranchez le connecteur d’alimentation de la carte mère. Pour cela, appuyez d’abord sur l’ergot du bornier et
ensuite retirez le connecteur.

Indiquez le nom de chaque élément de l’unité centrale :

TP DEM PC Page 3/8

 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC

9) Démontez le lecteur de CD‐ ROM. Dévissez d’abord les vis du lecteur, ensuite retirez par la face avant le
lecteur.

10) Démontez la baie comportant le disque dur. Dévissez la vis en haut de baie, appuyez sur l’ergot métallique et
tirez vers l’arrière l’ensemble.

Lecteur de disquette
Vis de maintien

11) Démontez le lecteur de disquette.

12) Dévissez les vis de fixation des cartes périphériques PCI et AGP. Retirez ensuite les cartes
…DELICATEMENT

13) Retirez la barrette mémoire en écartant les ergots blancs : la barrette se d’éclipsera alors toute seule.

TP DEM PC Page 4/8

 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC

14) Retirez les 6 vis de la carte mère, puis la retirez …. DELICATEMENT … du boitier!

ATTENTION : NE PAS DEBRANCHEZ LES CONNECTEURS DE FACE AVANT !!!

NE DEMONTER LE VENTIRAD ET LE PROCESSEUR

Ne pas démonter le µP, et le ventirad

Ne pas les débrancher

Repérez les branchements des fils reliés à la face avant du boîtier (compléter le tableau ci‐dessous)

1 2
3

45
6 7

Repère Nom du connecteur Fonction

1
2
3
4
5
6
7

 Validation Professeur :

15) Retirez les connecteurs de la face avant du boitier de la carte mère. Enlevez la carte mère.

16) Retirez le cordon d’alimentation de l’arrière du boitier d’alimentation, et dévissez les 4 vis maintenant celle‐ci
au boitier. Retirez alors l’alimentation

TP DEM PC Page 5/8

 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC

17) Dévissez le(s) disque(s) dur de la baie 3p ½.

Disque dur

Une fois là….........votre unité centrale est démontée. Alignez chaque éléments l’un à côté de l’autre et faire valider par le
professeur.

 Validation Professeur :

II. Identification des éléments d’une unité centrale (Temps imparti : 1H 15)

1. Carte mère : complétez

TP DEM PC Page 6/8

 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC
2. Connectiques internes : complétez

 Modèle : ……………………………………………….
 Fabricant : ……………………………………………
 Nombre de Slot PCI : …………………………
 Nombre de Slot AGP : ………………………
 Nombre de Slot ISA : …………………………
 Nombre de Slot IDE : …………………………
 Nombre de Slot Mémoire : …………………………
 Nombre de Bus USB : …………………..
 Nombre de Ports SERIES: ……………………
 Nombre de Ports PARALLELE: ……………………
BIOS :
 Type : …………………………………………..
 Date du Bios ……………………
 Référence ………………………………

Processeur :
Voir document constructeur de la
carte mère MS 6309
 Type : ……………………………………………………………………..
 Fabricant : ………………………………………………………………

3. Connectique externe : complétez

4. Mémoire système : complétez

 Fabricant : ……………………………………………….
 Types de Mémoire : EDO SDRAM DDRAM
 Capacité Mémoire................................................Mo
 Fréquence Mémoire...........................................MHz
 Nombre de Barrettes installées : …………………

5. Disque Dur : complétez

 Fabricant : …………………………………………………………..
 Modèle : …………………………………………………………..
 Numéro de série : …………………………………………………………..
 Capacité............................Go
 Paramètres : …………………. cylindres, …………. têtes, ………….
secteurs,
 Connecté en : Maitre Esclave Cable‐Select
TP DEM PC Page 7/8
 Micro-ordinateur
TECH NIV 4 Montage /Démontage d’un PC
6. Carte réseau : complétez
 Fabricant : …………………………………………………………..
 Modèle : …………………………………………………………..
 Adresse MAC : …………‐ ……………‐ ……………‐ …………‐…………..‐…………..
 Type de connecteur : ISA PCI AGP IDE
 Type d’interface sortie : ……………………………

7. Carte graphique: complétez

 Modèle : …………………………………………………………..
 Fabricant : …………………………………………………………..
 Mémoire vidéo...................Mo
 Numéro de série : ……………………………………………
 Type de connecteur : ISA PCI AGP IDE PCIe

8. Lecteur Optique: complétez

 Modèle : …………………………………………………………..
 Fabriquant : …………………………………………………………..
 Numéro de série : …………………………………………………………..
 Type de connexion : ISA PCI AGP IDE ATAPI

III. Remontage de l’unité centrale du PC : (Temps imparti : ¾ H)

 En suivant la procédure de montage à l’envers, remontez l’unité Centrale éléments par éléments.

 Attention au sens des branchements des câbles d’alimentation et des câbles en nappe.

 Mettre sous tension l’unité centrale afin de vérifier son fonctionnement. (En option dans la mesure du possible)

Visa du prof :
Travail Note finale=note-(Coefficient x note) Signature :
Autonomie complète 0
Aide partielle 0.25
Aide totale 0.5

TP DEM PC Page 8/8
