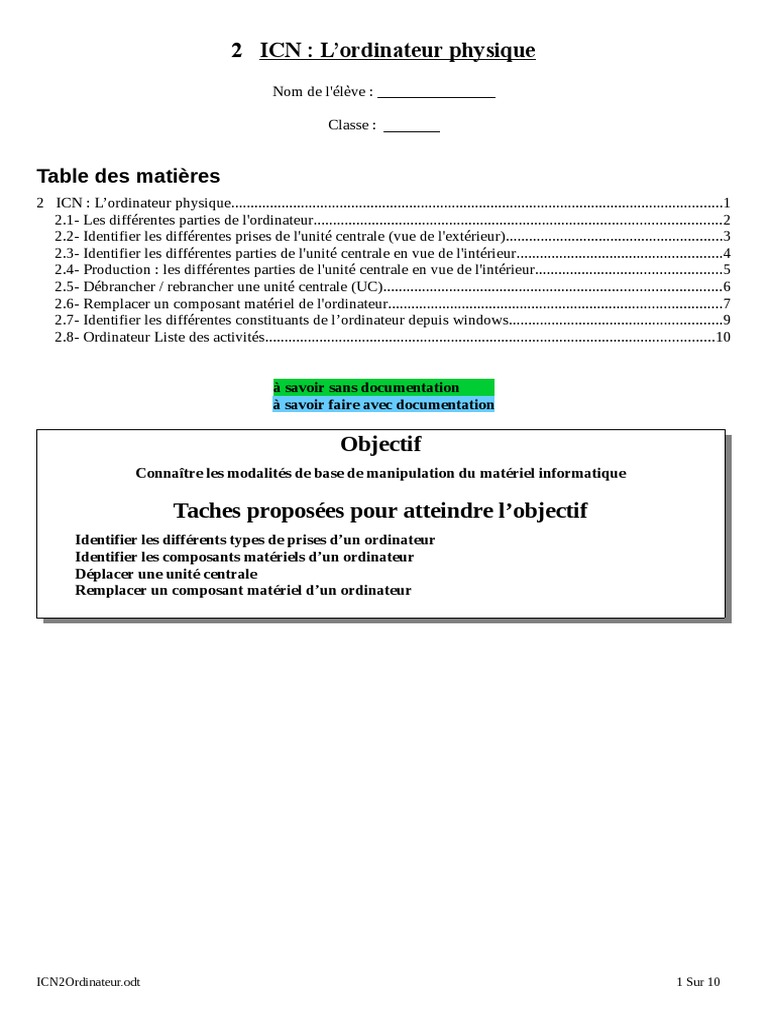

2 ICN : L’ordinateur physique

Nom de l'élève :

Classe :

Table des matières

2 ICN : L’ordinateur physique...............................................................................................................................1
2.1- Les différentes parties de l'ordinateur.........................................................................................................2
2.2- Identifier les différentes prises de l'unité centrale (vue de l'extérieur)........................................................3
2.3- Identifier les différentes parties de l'unité centrale en vue de l'intérieur.....................................................4
2.4- Production : les différentes parties de l'unité centrale en vue de l'intérieur................................................5
2.5- Débrancher / rebrancher une unité centrale (UC).......................................................................................6
2.6- Remplacer un composant matériel de l'ordinateur......................................................................................7
2.7- Identifier les différentes constituants de l’ordinateur depuis windows.......................................................9
2.8- Ordinateur Liste des activités....................................................................................................................10

à savoir sans documentation

à savoir faire avec documentation

Objectif
Connaître les modalités de base de manipulation du matériel informatique

Taches proposées pour atteindre l’objectif

Identifier les différents types de prises d’un ordinateur
Identifier les composants matériels d’un ordinateur
Déplacer une unité centrale
Remplacer un composant matériel d’un ordinateur

ICN2Ordinateur.odt 1 Sur 10
 2.1- Les différentes parties de l'ordinateur

Unité centrale
Boîtier contenant les composants essentiels de l'ordinateur , carte mère, processeur, mémoire vive, disque dur,
carte graphique, carte réseau, lecteur de carte SD … .

Périphériques
éléments branchés sur l'unité centrale et permettant l'usage de l'ordinateur ou lui ajoutant des fonctionnalités :
écran, clavier, souris, haut parleur, micro, caméra, imprimante, clé USB … .
On distingue :
les périphériques d’entrée (clavier, souris, micro ...)
les périphériques de sortie (écran, imprimante, haut-parleur ...)

Activité 2.1.1 Repérage des différentes parties de l’ordinateur

élève 1 : Montre une partie de l’ordinateur.
élève 2 : Indique s’il s’agit de l’unité centrale, d’un périphérique d’entrée ou de sortie.

ICN2Ordinateur.odt 2 Sur 10
 2.2- Identifier les différentes prises de l'unité centrale (vue de l'extérieur)

Composant Technique d'identification

Alimentation Fil branché sur une prise électrique au mur
Prise souris Fil branché à la souris
Prise clavier Fil branché à un clavier
Lecteur de CD/DVD Lieu ou on place les CD/DVD
Carte graphique Fil branché sur l'écran
Prise graphique (VGA HDMI DVI ...)
Prises USB
Carte réseau Fil branché au mur
Prise à « cliquet »
Carte audio Lieu de branchement des casques et hauts parleur

Activité 2.2.1 Repérage des différentes prises de l’ordinateur

élève 1 : Montre une prise de l’ordinateur.
élève 2 : Indique le rôle de la prise.

ICN2Ordinateur.odt 3 Sur 10
 2.3- Identifier les différentes parties de l'unité centrale en vue de l'intérieur

Composant Technique d'identification

Alimentation Alimente Carte mère, disque dur, lecteur CD/DVD ...
Lecteur de CD/DVD Relié à l'alimentation et à la carte mère
Disque dur Relié à l'alimentation et à la carte mère
Carte mère Carte rectangulaire sur laquelle sont branchés l'ensemble des constituants
Comporte parfois les cartes réseau, audio et graphiques intégrées
Mémoire vive Barrettes enfichées sur la carte mère (par 2 ou par 4 en général)
Processeur Composant carré enfiché sur la carte mère surmonté d'un ventilateur ou autre
dispositif de refroidissement

Activité 2.3.1 Repérage des différentes composants internes de l’ordinateur

élève 1 : Montre une partie de l’ordinateur.
élève 2 : Indique de quel composant il s’agit.

ICN2Ordinateur.odt 4 Sur 10
2.4- Production : les différentes parties de l'unité centrale en vue de l'intérieur
Nom prénom :
Activité 2.4.1 Plan de l’unité centrale démontée
Réaliser un plan de l’unité centrale démontée.

Plan modèle (vue de 3/4)

Votre plan vue de profil (si tour) ou de dessus (si ordinateur à plat)

ICN2Ordinateur.odt 5 Sur 10
 2.5- Débrancher / rebrancher une unité centrale (UC)
IMPORTANT : Ne pas travailler sur un ordinateur ayant fonctionné longtemps (chaud).
IMPORTANT : En premier lieu, se décharger de son électricité statique. Les recettes sont variées :
toucher un objet métallique (relié au sol si disponible = tuyau de chauffage par exemple)
toucher la carcasse de l'unité centrale après avoir coupé son alimentation au bouton arrière
(si il y a un bouton de coupure de l'alimentation à l'arrière = sur zéro)

Ensuite, chacun travaille sur sa machine à l’arrière.

repérer les différents câbles (voir fiche 2.2 pour repérage des différents câbles.)
lors du débranchement, ne pas laisser tomber les fils (pour l'élève qui devra rebrancher)
IMPORTANT : En premier lieu, débrancher le fil d’alimentation côté ordinateur
débrancher les câbles audio (si il y en a), USB, souris et clavier en tirant délicatement
débrancher le câble vidéo = dévisser les 2 prises latérales puis tirer (délicatement)
débrancher le câble réseau = appui sur le détrompeur en dessous/au dessus de la prise sur le câble
puis tirer

Activité 2.5.1 Débrancher / rebrancher une unité centrale (UC)

Débrancher l’unité centrale située vers le tableau blanc puis la rebrancher.
IMPORTANT : dans un premier temps, ne pas rebrancher le fil d'alimentation
rebrancher tous les fils sauf le fil alimentation
dont revisser le câble vidéo (pas trop, ne pas forcer)
dont bien clipser le câble réseau
terminer par le fil d'alimentation
si un bouton d'alimentation arrière existe, le remettre sur 1 (alimentation)
Allumer l’unité centrale pour tester les branchements effectués.
Les pannes possibles à l'issue de rebranchement :
Symptôme dépannage
Vérifier le bouton 0/1 à l'arrière si il existe.
Pas d’allumage de Vérifier le branchement du fil d’alimentation de l'UC aux 2 extrémités.
l'UC Vérifier si la prise fournit de l'électricité (un disjoncteur peut avoir sauté et la prise ne
plus être alimentée).
Vérifier que l'écran est bien allumé (touche tactile en bas et au centre de l'écran sur HP).
Vérifier le bouton d'alimentation écran (arrière droit sur HP).
Écran reste éteint Vérifier le branchement du fil d’alimentation de l'écran aux 2 extrémités.
Vérifier si la prise fournit de l'électricité (un disjoncteur peut avoir sauté et la prise ne
plus être alimentée).
Écran allumé noir Vérifier le branchement du câble graphique aux 2 extrémités.
Après validation Vérifier que le nom de domaine est bien sélectionné.
d'identifiant et mot Vérifier qu'un autre ordinateur parvient à se connecter.
de passe, connexion
Vérifier le connexion du câble réseau (led allumées) aux 2 extrémités.
impossible à orpeo

ICN2Ordinateur.odt 6 Sur 10
 2.6- Remplacer un composant matériel de l'ordinateur
Principes généraux :
Tous les composants peuvent être remplacés plus ou moins facilement (selon le composant et la
conception de l'unité centrale). Dans tous les cas, prendre garde à l'électricité statique (cf fiche N°2.5).
Le terme démontage sera utilisé dans la suite pour indiquer que le composant doit être physiquement
séparé de l’unité centrale (vous devez l’avoir dans la min et il ne doit plus être relié en aucune manière avec
l’unité centrale).
Lorsque le composant est tenu par un/des clips, il faut pousser/tirer (délicatement) sur le/les clips pour
libérer le composant. Attention, le fait de pousser/tirer trop fort peut abîmer les clips. Lorsque le composant est
tenu par des vis, vous disposez d’un tournevis d’électricien pour dévisser/revisser celles ci.
Pour pouvoir remonter un composant, il est fondamental de bien regarder comment il est en place avant
de le démonter. Repérer sa position, son orientation , la position des clips, des vis … .

Débrancher l’ensemble des câbles de l'ordinateur (voir fiche 2.5 pour débranchement des différents câbles.)
Ouvrir le boîtier de l’unité centrale :
Pousser vers l’intérieur les 2 clips à l’arrière du boîtier
Tirer vers l’avant la carcasse et l’enlever

Activité 2.6.1 Remplacement du lecteur de DVD:

Débrancher, puis démonter le lecteur de DVD puis le remettre en place.
Basculer vers le haut le boîtier contenant le lecteur de DVD (+ lecteur de disquette + disque dur)
Débrancher les câbles à l'arrière du lecteur DVD dans l’unité centrale
câble d'alimentation (rejoint l’alimentation)
câble de transfert de données
Débloquer le clip sur la droite du lecteur de DVD en le poussant vers la droite (délicatement)
Tirer le lecteur de DVD
Refaire la même procédure à l'envers pour remettre le lecteur de DVD en place

Activité 2.6.2 Remplacement de l'alimentation :

Débrancher, démonter l’alimentation puis la remettre en place. Attention, il y a beaucoup de fils à
débrancher et à rebrancher ensuite. Prendre éventuellement des photos avec votre portable.
Débrancher tous les câbles d'alimentation internes (carte mère, disque dur …).
Enlever les vis extérieures à l’arrière du boîtier (3 vis). Repérer la position des trous sur l’alimentation.
Déboîter l'alimentation vers l'intérieur
La retirer du boîtier
Refaire la même procédure à l'envers pour remettre l'alimentation en place

Activité 2.6.3 Remplacement du Disque dur:

Débrancher, démonter le disque dur puis le remettre en place.
Basculer vers le haut le boîtier contenant le disque dur (+ lecteur de disquette + lecteur de DVD)
Débrancher les câbles à l'arrière du disque dur dans l’unité centrale
câble d'alimentation (rejoint l’alimentation)
câble de transfert de données
Débloquer le clip sur la droite du disque dur en le poussant vers la droite (délicatement)
Tirer le disque dur
Refaire la même procédure à l'envers pour remettre le disque dur en place
Activité 2.6.4 Remplacement d'une barrette de mémoire vive:
Débrancher, démonter une barrette de mémoire vive puis la remettre en place.
Chaque barrette est tenue par deux clips situés aux extrémités de la barrette.
Poussant chaque clip vers l’extérieur.
Tirer la barrette vers le haut en prenant garde au sens dans lequel elle est emboitée.
ICN2Ordinateur.odt 7 Sur 10
Remettre la barrette en la plaçant dans le même sens et en poussant vers bas
Les clips se remettent tout seuls en place. Si ce n’est pas le cas, les aider à revenir en position. S’ils ne rentrent
pas, cela signifie que la barrette n’est pas en place.
Activité 2.6.5 Remplacement du dispositif de refroidissement du processeur:
Débrancher, puis démonter le dispositif de refroidissement du processeur puis le remettre en place.
Le dispositif de refroidissement du processeur est fixé par un clip noir en face supérieure. Le basculer de 180°,
le dipositif
Poussant chaque clip vers l’extérieur.
Tirer la barrette vers le haut en prenant garde au sens dans lequel elle est emboitée.
Remettre la barrette en la plaçant dans le même sens et en poussant vers bas
Les clips se remettent tout seuls en place. Si ce n’est pas le cas, les aider à revenir en position. S’ils ne rentrent
pas, cela signifie que la barrette n’est pas en place.

ICN2Ordinateur.odt 8 Sur 10
 2.7- Identifier les différentes constituants de l’ordinateur depuis windows

Exécuter
compmgmt.msc (console de gestion de l’ordinateur)
valider
gestionnaire de périphérique

Ou

Exécuter
devmgmt.msc (Gestionnaire de périphérique)

Puis, dans le gestionnaire de périphérique, voir :

le type de carte réseau
le type de carte graphique
le type de carte audio
le processeur
...

Pour voir les disques dur (servant de mémoire dans la durée y compris quand l’ordinateur est éteint)
voir clic droit sur ordinateur gérer
sinon explorateur/ordinateur clic droit sur le disque dur

Activité 2.7.1 Depuis windows, lister les composants de l’ordinateur

Faire la liste des composants de votre ordinateur,
Présenter les résultats sous forme de tableau.
Indiquez l’espace occupé et l’espace libre sur le disque dur. Vérifier sur le bureau l’espace
libre (en bas à droite).

Activité 2.7.2 Valider la liste des composants de l’ordinateur

Comparer votre liste avec celle de votre voisin pour valider vos informations.

ICN2Ordinateur.odt 9 Sur 10
 2.8- Ordinateur Liste des activités

A coller sur le cahier et à compléter au fur et à mesure de l’avancement.

Rayer "à faire" quand l'activité est réalisée.

2.1.1 Repérage des différentes parties de l’ordinateur page 2 à faire
2.2.1 Repérage des différentes prises de l’ordinateur page 3 à faire
2.3.1 Repérage des différentes composants internes de l’ordinateur page 4 à faire
2.4.1 Plan de l’unité centrale démontée page 5 à faire
2.5.1 Débrancher / rebrancher une unité centrale page 6 à faire
2.6.1 Remplacement du lecteur de DVD page 7 à faire
2.6.2 Remplacement de l'alimentation page 7 à faire
2.6.3 Remplacement du Disque dur page 7 à faire
2.6.4 Remplacement d'une barrette de mémoire vive page 7 à faire
2.6.5 Remplacement du dispositif de refroidissement page 8 à faire
2.7.1 Depuis windows, lister les composants de l’ordinateur page 9 à faire
2.7.2 Valider la liste des composants de l’ordinateur page 9 à faire

ICN2Ordinateur.odt 10 Sur 10
