Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

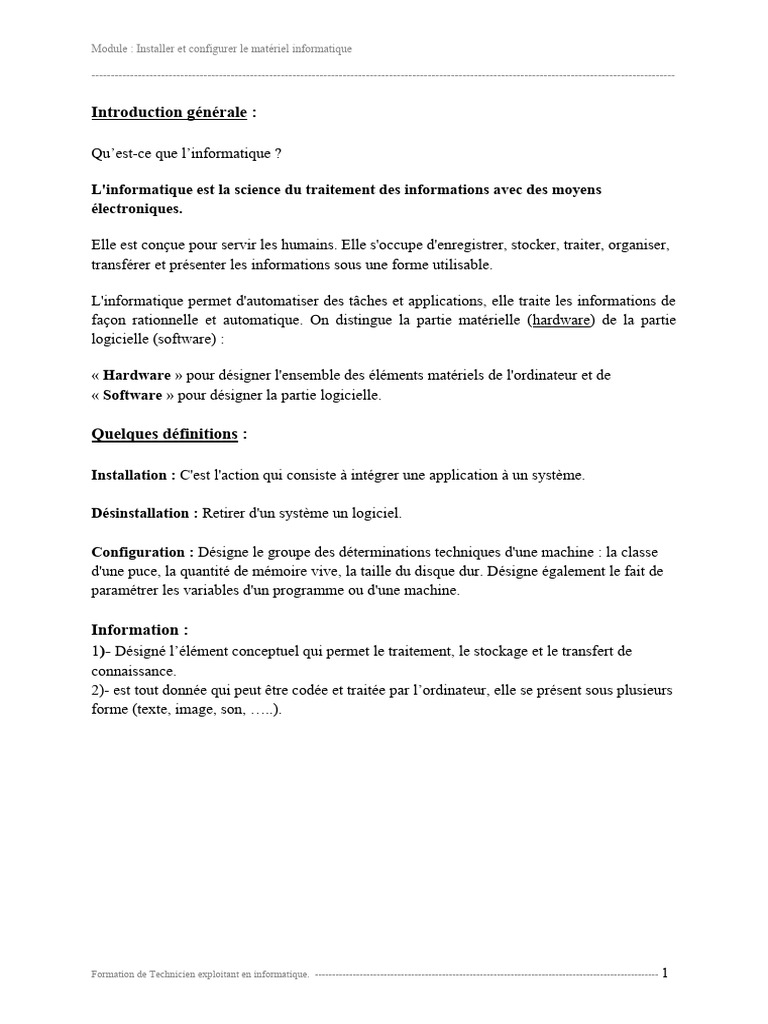

Introduction générale :

Qu’est-ce que l’informatique ?

L'informatique est la science du traitement des informations avec des moyens

électroniques.

Elle est conçue pour servir les humains. Elle s'occupe d'enregistrer, stocker, traiter, organiser,
transférer et présenter les informations sous une forme utilisable.

L'informatique permet d'automatiser des tâches et applications, elle traite les informations de
façon rationnelle et automatique. On distingue la partie matérielle (hardware) de la partie
logicielle (software) :

« Hardware » pour désigner l'ensemble des éléments matériels de l'ordinateur et de

« Software » pour désigner la partie logicielle.

Quelques définitions :

Installation : C'est l'action qui consiste à intégrer une application à un système.

Désinstallation : Retirer d'un système un logiciel.

Configuration : Désigne le groupe des déterminations techniques d'une machine : la classe

d'une puce, la quantité de mémoire vive, la taille du disque dur. Désigne également le fait de
paramétrer les variables d'un programme ou d'une machine.

Information :
1)- Désigné l’élément conceptuel qui permet le traitement, le stockage et le transfert de
connaissance.
2)- est tout donnée qui peut être codée et traitée par l’ordinateur, elle se présent sous plusieurs
forme (texte, image, son, …..).

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 1

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

I. Présentation de différent matériel informatique (Hardware) :

Les ordinateurs : est une machine capable d’effectuée toutes sort d’opération et traitement
automatique des informations telque ; calcul, traitement texte et image, ….

Un ordinateur est constitué d'une tour (unité centrale) et de différents périphériques. Dans
le cas d'un PC portable, différents périphériques sont directement intégrés.

On appelle « unité centrale », l'ensemble composé du boîtier et des éléments qu'il contient.
Les éléments externes à l'unité centrale sont appelés périphériques.

L'unité centrale doit être connectée à un ensemble de périphériques externes. Un ordinateur

est généralement composé au minimum d'une unité centrale, d'un écran (moniteur), d'un
clavier et d'une souris, mais il est possible de connecter une grande diversité de périphériques
sur les interfaces d'entrée-sortie (ports séries, port parallèle, port USB, port firewire, etc.) :

1. Les composants de l'unité centrale

1. Processeurs :

2. La carte mère : est le point central d'un ordinateur.

Elle permet d'assembler les différents composants d'un ordinateur. On retrouve différents
circuits électroniques comme le chipset
Le chipset est composé de 2 circuits électroniques (ou plutôt groupes de circuits).
Le Northbridge est directement connecté au microprocesseur.
Le Southbridge qui gère les périphériques lents: ports PS2, série, parallèle, USB, contrôleur
IDE et SATA, bus PCI, ....
Il gère également les bus de sortie et les bus d'extension (Les bus d'extensions sont des
connecteurs normalisés pour recevoir des cartes additionnelles) ou même différents
contrôleurs comme l'ATA, le SATA ou le lecteur de disquette.

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 2

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
On trouve aussi les ports d'entrée / sortie
Le port parallèle est utilisé pour la connexion d'une imprimante et certains anciens modèles
de scanner.
Les ports de type série
L'interface série est dédiée au départ aux connexions de terminaux et modem. Les ports
actuels sont tous de type série, notamment: RS-232 , USB 1.0 et 1.1 , USB 2.0

3. La mémoire d'un ordinateur :

On distingue deux types de mémoires en informatique: les ROM conservent les données en
l'absence d'alimentation mais dont le contenu est fixe et les RAM qui perdent les données sans
alimentation mais acceptent les modes lecture / écriture. Différentes technologies de ces
mémoires sont utilisées.

4. La carte graphique :

Elle peut être intégrée sur la carte mère ou insérée dans un bus (AGP ou PCI-Express
actuellement). Elle permet de transférer l'affichage sur l'écran et se compose d'un processeur
graphique.

5. Disque dur :

Le disque dur est l'organe de l'ordinateur servant à conserver les données de manière
permanente, contrairement à la mémoire vive, qui s'efface à chaque redémarrage de
l'ordinateur.

Le disque dur est relié à la carte-mère par l'intermédiaire d'un contrôleur de disque dur
faisant l'interface entre le processeur et le disque dur. Le contrôleur de disque dur gère les
disques qui lui sont reliés, interprête les commandes envoyées par le processeur et les
achemine au disque concerné. On distingue généralement les interfaces suivantes :

 IDE
 SATA
 Serial ATA

2. Les autres périphériques

LES PERIPHERIQUES D’ENTREE

Eléments Définition/principes de fonctionnement Critères de choix
Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 3
 Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

PERIPHERIQUES D’ENTREE INDISPENSABLES

Le clavier C’est l’organe d’entrée par excellence. Il se compose - Souplesse de la frappe

de 4 blocs de touches :
 bloc de touches alphanumériques
 bloc de touches numériques (en option sur les -
portables)
 touches de déplacement (de moins en moins
utilisé sous WINDOW)
 Touches de fonctions programmables
- Nombres de touches (les
claviers actuels comportent 105
touches)
Le clavier peut être «sans fil ».
la liaison avec l’unité centrale
se fait alors par ports infrarouge
(pratique pour faciliter le
rangement)

La souris Dispositif de pointage utilisé dans un environnement les souris bas de gamme ne sont pas
graphique (Windows), elle facilite grandement précises
l’utilisation de l’ordinateur

PERIPHERIQUES D’ENTREE A USAGE SPECIFIQUE

Le scanner Il permet de récupérer une image ou un texte - la résolution

imprimés. L’image pourra être modifiée grâce à un graphique exprimée en DPI
logiciel de retouches photos. Pour pouvoir modifier le (Dot Per Inch – points par
texte, il faut disposer d’un logiciel O.C.R. (Optical pouce) : plus cette résolution
Recognition Character) qui permet la reconnaissance est élevée, meilleure sera la
de caractères qualité des documents
récupérés (un bon scanner a une
résolution de 2400 DPI)
- Interface utilisée : USB ou
SCSI (pour des utilisations
professionnelles)
- Qualité des logiciels fournis
pour la reconnaissance de
caractères ou la retouche photo

La WebCam Elle permet de participer à des vidéoconférences via le - Résolution en pixels

réseau internet. Il est nécessaire de disposer d’une
liaison haut débit. La WebCam se branche sur le port - Nombre de couleurs
USB. Elle comporte un microphone

L’appareil photo A titre professionnel, ce périphérique autonome est - Résolution en pixels

numérique essentiellement utilisé pour la réalisation de
catalogues ou de sites Web. Un port USB permet de - Capacité de la mémoire de
transférer les photos vers un PC stockage

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 4

Module : Installer et configurer le matériel informatique
-------------------------------------------------------------------------------------------------------------------------------------------------------
LES PERIPHERIQUES DE SORTIE
Eléments Définition/principes de fonctionnement
Le moniteur Il permet d’afficher les informations
temporairement. Pour pouvoir brancher le
moniteur à l’unité centrale, il faut disposer
d’une carte graphique. Celle-ci allège le
travail de l’unité centrale en prenant en
charge tous les traitements liés à l’affichage.
Remarque : Certaines configurations
informatiques sont vendues sans carte
graphique. La carte mère est alors pourvue
d’un circuit graphique et la mémoire vidéo
est prise sur la RAM.
L’imprimante Les imprimantes se classent en 3 catégories :
Les imprimantes matricielles ou à aiguilles :
elles sont utilisées pour l’impression de -
listings et de liasses carbonnées.
Les imprimantes jet d’encre (couleur ou noir -
et blanc) offrent une qualité acceptable et un
coût d’achat relativement faible. En
revanche, les cartouches d’encre se
consomment rapidement et sont relativement
coûteuses. L’impression est généralement
lente (surtout en qualité photo)
Les imprimantes laser noir et blanc : la
qualité d’impression est très bonne, la vitesse
est élevée de 8 à 20 pages par minutes et le
coût à la page est relativement faible
Les imprimantes Laser couleur existent mais
sont très coûteuses.
Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 5
Critères de choix
Choix d’un moniteur :
- Taille exprimée en pouces (17 pouces minimum)
- La résolution graphique exprimée en pixels (en
bureautique l’affichage est de 800 X 600 pixels)
- La fréquence verticale (mini 70 Hz) : plus cette
fréquence est élevée, moins l’effet de scintillement
sera visible)
- Le pas de masque (pitch) : représente l’espacement
entre les lignes. Plus le pitch est faible meilleure
sera la qualité d’image (pour un usage bureautique
0,27 mm est suffisant)
Choix d’une carte graphique :
- Capacité de la mémoire vidéo : (32 MO pour un
usage bureautiques suffisent largement)
- Processeur graphique (actuellement processeur
Nvidia GE FORCE 4MX)
D’une manière générale une carte graphique « 1er
prix » convient pour un usage bureautique. Pour des
applications 3D (jeux, CAO) une bonne carte
graphique est nécessaire.
- Rapidité (exprimée généralement en pages
par minutes)
Qualité d’impression exprimée en point par
pouces
Coût des consommables (généralement les
comparaisons se font par rapport au coût à la
page)
 Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

LES PERIPHERIQUES ET SUPPORTS DE STOCKAGE

Périphériques Support de stockage Critères de choix
de stockage

Lecteur de Disquette 3,5 pouces – 1,44 MO – ce support n’est pratiquement plus

disquettes utilisé

Le disque dur : - capacité en GO

Le disque dur est constituée d’une pile de disques rigides. - temps moyen d’accès (exprimé
Il contient : en millisecondes)
- le système d’exploitation
- sa vitesse de rotation
- les programmes (actuellement 7200
- les données du (des) utilisateur(s) tours/minute, les disques les
Les capacités des disques durs actuels vont de 40 GO à 160 GO et plus plus rapides tournent à 10000
Pour utiliser plusieurs systèmes d’exploitation différents sur un même tours/minutes
disque dur il faut créer des partitions (une partition pour chaque système
d’exploitation). Chaque partition est alors indépendante et au démarrage de
l’ordinateur, l’utilisateur doit choisir sa partition de démarrage.
Un disque dur de taille importante peut aussi être partitionné pour séparer
les programmes des données. Un disque dur de 80 GO peut ainsi être
partitionné en deux unités logiques de 40 GO (qui pourront être désignées
par les lettres C : et D :)
Lecteur de Le CD ROM (compact disc – Read Only Memory) est un support Vitesse de lecture :
CD ROM pouvant contenir jusqu’à 660 MO de données (ou 78 mn de musique).
Un lecteur de CD 40X a une vitesse
Un lecteur de CD ROM récent est capable de lire des CD RW (Compact représentant 40 fois la vitesse d’un
Disk Rewritable – compact disk réinscriptible. lecteur de CD Audio.
Pour enregistrer des données sur un CD ROM ou un CD RW, il faut un Le lecteur de CD ROM est supplanté
graveur. (remplacé) par le lecteur de DVD
ROM

Graveur de Un CD ROM peut être gravé en plusieurs fois si le graveur prend en La vitesse d’un graveur est exprimé
CD ROM charge le format multissession (on peut ainsi réaliser des sauvegardes avec 3 chiffres :
complémentaires mais les fichiers déjà enregistrés ne peuvent ni être
modifiés ni effacés) 8x/4x/40x qui se lisent :

Un graveur permet également de graver des CD RW : - 8 X : vitesse de gravure d’un CD

R
- Un CD RW doit être au préalable formaté ; - 4X Vitesse en gravure de CDrw
- Un CD RW peut être gravé comme un CD ROM, lorsqu’on veut le - 40x : vitesse de lecture d’un CD
réutiliser il suffit de faire un formatage rapide A l’achat, il faut vérifier la présence
- Un CD RW peut également être utilisé comme une disquette (grâce d’un logiciel de gravage
au format UDF), une fois formaté, on peut par simple glisser (NeroBurning ROM 5,50 par
déposer depuis l’explorateur « placer » des fichiers sur le CD RW exemple ou EasyCDCreator.
comme s’il s’agissait d’une disquette
Un graveur peut aussi lire des CD ROM (ou Audio)

Lecteur de Un DVD ROM est un support en apparence similaire à un CD ROM

DVD ROM mais la capacité est beaucoup plus importante :
de 4,7 GO (9 h 30 « musicales) à 17 GO (35 h 00 “musicales”). Un
lecteur de DVD peut également lire des CD R et CD Audio
Les premiers graveurs de DVD R arrivent sur le marché mais les prix
sont élevés. Pour la gravure de DVD rw, l’absence de standard constitue
un frein important

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 6

 Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

LES PERIPHERIQUES ET SUPPORTS DE

SAUVEGARDE
Ils ont pour objet la sauvegarde partielle ou complète des données d’un système informatique.
Pour un micro ordinateur autonome, les sauvegardes sont réalisées sur des CD R ou CD RW.
Périphériques Support de sauvegarde Critères de choix
de
sauvegarde

Lecteur de Le DAT (Digital Audio Tape) se présente sous la forme d’une cartouche - capacité des bandes : de 2 à 40
DAT contenant une bande de longueur variable et de hauteur de 4 mm. GO et +
C’est un support magnétique séquentiel (les informations y sont stockés - Taux de transfert exprimé en
en continu, pour récupérer un fichier en fin de bande le lecteur doit lire MO par seconde
tous les fichiers situés avant)
Ce support est utilisé essentiellement pour les sauvegardes journalières
des serveurs de fichiers.
Le support a une grande fiabilité.

Lecteur de Le DLT (Digital Linear Tape – cassette numérique linéaire) se présente - Capacité des bandes (de 40 à
DLT également sous forme d’une cartouche à bande magnétique. C’est aussi 220 GO compressées)
un support à accès séquentiel. La technologie employée permet - Taux de transfert : de 3
d’atteindre des capacités élevés de stockage et des taux de transfert MO/seconde à 22 MO seconde
élevé.

Dans les réseaux, les sauvegardes sont réalisées sur bandes magnétiques (DAT ou DLT). Les
lecteurs correspondants sont généralement connectés à une interface SCSI beaucoup plus
adaptée à des transferts de données importants.

LES PERIPHERIQUES DE COMMUNICATION

Les périphériques de communication permettent à un poste informatique de se connecter à un réseau (local ou
étendu comme Internet). Ces périphériques seront plus développés lors de l’étude consacrée aux réseaux

Périphériques de communication Critères de choix

La carte Elle se présente sous la forme d’une carte d’extension se connectant sur - Débit : les cartes réseaux
réseau un port PCI. La carte réseau permet à un ordinateur de se connecter à un standards supportent des débits
réseau local. Chaque poste du réseau (y compris le ou les serveurs) en de 10 ou 100 Méga bits par
est équipé. seconde (on parle de carte
réseau 10/100 Mbits).
- Remarque : des cartes à 1
Gbit (Giga Bit) existent pour les
liaisons de serveur à serveur
Le MODEM Le MODEM (Modulateur-DEModulateur) permet la conversion des Tous les MODEMS se valent
signaux émis par l’ordinateur en signaux « audibles » sur les lignes (coûtent). Il faut choisir le
téléphoniques. Il permet des échanges entre ordinateurs MODEM en fonction du type de
géographiquement distants (notamment pour l’accès à Internet). liaison téléphonique dont on
dispose.
En fonction du type de ligne téléphonique utilisé ou de la technologie
employée pour accéder à Internet, le type de modem sera différent : L’ADSL ne couvre pas toute la
France. Se méfier des
- Liaison téléphonique ordinaire (RTC) : MODEM RTC 56Kbits MODEMs qui sont à connecter
- Liaison téléphonique « Numéris » : MODEM RNIS (64Kbits ou 128 sur un port USB : il est
Kbits) préférable d’installer une carte
- Liaison ADSL : MODEM ADSL réseau Ethernet et de connecter
le modem sur cette carte.

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 7

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
3. LES BOITIERS

Le boîtier est le coffret compartimenté qui accueille tous les composants de l'ordinateur (carte
mère, lecteur de CD-ROM, etc.).

Le boîtier doit être adapté et évolutif.

3.1. DIFFERENTS TYPES DE BOITIER

il existe deux formes de boîtier:

a. Bureau (Desktop)

C'est un format horizontal.

D'habitude, on met le moniteur sur un boîtier de ce type.
Ce type de boîtier est un peu moins cher que l'autre mais il
n'est pas très évolutif car il offre un espace insuffisant pour
les extensions (cartes supplémentaires, second disque dur,
etc.).
On le rencontre de moins en moins de nos jours.

b. Tour (Tower)

C'est un format vertical.

Il y a trois tailles - Mini, Moyen ou Grand.
Selon la taille de ces tours.
le boîtier s'installe sous le bureau ou à côté de l'écran.
Ce type de format est actuellement le plus utilisé

3.2. NORMES

La norme du boîtier dépend du format la carte mère.

Il y a deux formats de carte mère AT et ATX

AT (Advanced Technology) est l’ancien format des cartes mères.

ATX (Advanced Technology Extended) est le nouveau format, il est le plus commun de nos
jours, l'alimentation est plus évolué.

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 8

 Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
4. LES MONITEURS (Les écrans)

4.1. Introduction aux écrans d'ordinateur

On appelle écran (ou moniteur) le périphérique d'affichage de l'ordinateur. On distingue

habituellement deux familles d'écrans :
 Les écrans à tube cathodique (notés CRT pour Cathod Ray Tube), équipant la majorité
des ordinateurs de bureau. Il s'agit de moniteurs volumineux et lourds, possédant une
consommation électrique élevée.
 Les écrans plats équipant la totalité des ordinateurs portables, les assistants personnels
(PDA), les appareils photo numérique, ainsi qu'un nombre de plus en plus grand d'ordinateurs
de bureau. Il s'agit d'écrans peu encombrants en profondeur (d'où leur nom), légers et
possédant une faible consommation électrique.

4.2. Caractéristiques techniques

Les moniteurs sont souvent caractérisés par les données suivantes :

 La définition: c'est le nombre de points (pixel) que l'écran peut afficher. Le tableau ci-
dessous donne les définitions conseillées selon la taille de la diagonale :

 La taille : Elle se calcule en mesurant la diagonale de l'écran et est exprimée en pouces

(un pouce équivaut à 2,54 cm). En effet un écran d'une taille donnée peut afficher
différentes définitions, cependant de façon générale les écrans de grande taille
possèdent une meilleure définition. Les tailles standard des écrans sont les suivantes:
o 14 pouces, soit une diagonale de 36 cm environ ;
o 15 pouces, soit une diagonale de 38 cm environ ;
o 17 pouces, soit une diagonale de 43 cm environ ;
o 19 pouces, soit une diagonale de 48 cm environ ;
o 21 pouces. soit une diagonale de 53 cm environ ;
 Le pas de masque (en anglais dot pitch): C'est la distance qui sépare deux
luminophores. Ainsi un pas de masque inférieur ou égal à 0,25 mm , plus le pas de
masque petit, meilleur est la qualité d’image.
 La résolution: Elle détermine le nombre de pixels par unité de surface (pixels par
pouce linéaire (en anglais DPI: Dots Per Inch, traduisez points par pouce). Une
Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 9
Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

résolution de 300 dpi signifie 300 colonnes et 300 rangées de pixels sur un pouce carré
ce qui donnerait donc 90000 pixels sur un pouce carré.

4.3. Les modes graphiques

On appelle mode graphique le mode d'affichage des informations à l'écran, en terme de

définition et de nombre de couleurs. Il représente ainsi la capacité d'une carte graphique à
gérer des détails ou celle d'un écran de les afficher.

La mode MDA (Monochrome Display Adapter)

Le mode VGA (Video graphics Array)
Le mode SVGA (Super Video Graphics Array)

Terminologie
BIOS (Basic Input/Output System) Syst`eme d’entr´ees/sorties basique
ROM (Read Only Memory) m´emoire en lecture seule
RAM (Random Access Memory) m´emoire `a acc`es al´eatoire
ATA (Advanced Technology Attachment) norme de ports pour stockage
IDE (Integrated Drive Electronics) autres noms des ATA1 ATA2
DMA (Direct Memory Access) stockage direct
IEEE 1394 Firewire norme video (apple)
PCI (Peripheral Component Interconnect) diverses cartes
FDD (Floppy Disk Drive)
USB (Universal Serial Bus) divers p´eriph´eriques externes
SIMM (Single Inline Memory Module)
DIMM (Dual Inline Memory Module) barrettes m´emoires
SPDIF (Sony Philips Digital Interface) sortie son num´erique

5. L'ALIMENTATION

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 10

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
L'alimentation d'un boîtier varie actuellement de 230W à 350W, cette puissance doit être
suffisamment importante pour pouvoir alimenter les différents composants de votre ordinateur
(carte vidéo, lecteur de CD ou de DVD-ROM, etc.). Si vous voulez par la suite ajouter
d'autres composants (graveur, second disque dur, etc.) à votre ordinateur, nous vous
conseillons d'opter pour un boîtier ayant une puissance de 300W.

5.1. Exemple : Consommation d'un ordinateur ayant une configuration de base

Composants Consommation
Carte mère 25W
Mémoire 12W
Disque dur 20W
Lecteur de CD ou de DVD-ROM 25W
Lecteur de disquettes 3W
Ecran 17 pouces* 100W
Carte vidéo 25W
Carte son 15W
Total 225W

* Dans cet exemple, nous supposons que l'écran n'a pas d'alimentation séparée.

Carte mère

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 11

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

Présentation de la carte mère

L'élément constitutif principal de l'ordinateur est la carte mère (en anglais « mainboard » ou
« motherboard », parfois abrégé en « mobo »). La carte mère est le socle permettant la
connexion de l'ensemble des éléments essentiels de l'ordinateur.

Comme son nom l'indique, la carte mère est une carte maîtresse, prenant la forme d'un grand
circuit imprimé possédant notamment des connecteurs pour les cartes d'extension, les
barrettes de mémoires, le processeur, etc.

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 12

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

Caractéristiques
Il existe plusieurs façons de caractériser une carte mère, notamment selon les caractéristiques
suivantes :

 le facteur d'encombrement,
 le chipset,
 le type de support de processeur,
 les connecteurs d'entrée-sortie.

Facteur d'encombrement d'une carte mère

On désigne généralement par le terme « facteur d'encombrement » (ou facteur de forme, en
anglais form factor), la géométrie, les dimensions, l'agencement et les caractéristiques
électriques de la carte mère. Afin de fournir des cartes mères pouvant s'adapter dans différents
boîtiers de marques différentes, des standards ont été mis au point :

 AT baby / AT full format est un format utilisé sur les premiers ordinateurs PC du
type 386 ou 486. Ce format a été remplacé par le format ATX possédant une forme
plus propice à la circulation de l'air et rendant l'accès aux composants plus pratique ;
 ATX : Le format ATX est une évolution du format Baby-AT. Il s'agit d'un format
étudié pour améliorer l'ergonomie. Ainsi la disposition des connecteurs sur une carte
mère ATX est prévue de manière à optimiser le branchement des périphériques (les
connecteurs IDE sont par exemple situés du côté des disques). D'autre part, les
composants de la carte mère sont orientés parallèlement, de manière à permettre une
meilleure évacuation de la chaleur ;
o ATX standard : Le format ATX standard présente des dimensions classiques
de 305x244 mm. Il propose un connecteur AGP et 6 connecteurs PCI.
o micro-ATX : Le format microATX est une évolution du format ATX,
permettant d'en garder les principaux avantages tout en proposant un format de
plus petite dimension (244x244 mm), avec un coût réduit. Le format micro-
ATX propose un connecteur AGP et 3 connecteurs PCI.
o Flex-ATX : Le format FlexATX est une extension du format microATX afin
d'offrir une certaine flexibilité aux constructeurs pour le design de leurs
ordinateurs. Il propose un connecteur AGP et 2 connecteurs PCI.
o mini-ATX : Le format miniATX est un format compact alternatif au format
microATX (284x208 mm), proposant un connecteur AGP et 4 connecteurs PCI
au lieu des 3 du format microATX. Il est principalement destiné aux
ordinateurs de type mini-PC (barebone).
 BTX : Le format BTX (Balanced Technology eXtended), porté par la société Intel, est
un format prévu pour apporter quelques améliorations de l'agencement des
composants afin d'optimiser la circulation de l'air et de permettre une optimisation
acoustique et thermique. Les différents connecteurs (connecteurs de mémoire,
connecteurs d'extension) sont ainsi alignés parallèlement, dans le sens de circulation
de l'air. Par ailleurs le microprocesseur est situé à l'avant du boîtier au niveau des
entrées d'aération, où l'air est le plus frais. Le connecteur d'alimentation BTX est le
même que celui des alimentations ATX. Le standard BTX définit trois formats :
o BTX standard, présentant des dimensions standard de 325x267 mm ;
o micro-BTX, de dimensions réduites (264x267 mm) ;
o pico-BTX, de dimensions extrêmement réduites (203x267 mm).

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 13

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
 ITX : Le format ITX (Information Technology eXtended), porté par la société Via, est
un format extrêmement compact prévu pour des configurations exiges telles que les
mini-PC. Il existe deux principaux formats ITX :
o mini-ITX, avec des dimensions minuscules (170x170 mm) est un
emplacement PCI ;
o nano-ITX, avec des dimensions extrêmement minuscules (120x120 mm) et un
emplacement miniPCI.

Ainsi, du choix d'une carte mère (et de son facteur de forme) dépend le choix du boîtier. Le
tableau ci-dessous récapitule les caractéristiques des différents facteurs de forme :

Composants intégrés
La carte mère contient un certain nombre d'éléments embarqués, c'est-à-dire intégrés sur son
circuit imprimé :
 Le chipset, circuit qui contrôle la majorité des ressources (interface de bus du
processeur, mémoire cache et mémoire vive, slots d'extension,...),
 L'horloge et la pile du CMOS,
 Le BIOS,
 Le bus système et les bus d'extension.

En outre, les cartes mères récentes embarquent généralement un certain nombre de

périphériques multimédia et réseau pouvant être désactivés :
 carte réseau intégrée ;
 carte graphique intégrée ;
 carte son intégrée ;
 contrôleurs de disques durs évolués.

Le chipset
Le chipset (traduisez jeu de composants ou jeu de circuits) est un circuit électronique chargé
de coordonner les échanges de données entre les divers composants de l'ordinateur
(processeur, mémoire...). Dans la mesure où le chipset est intégré à la carte mère, il est
important de choisir une carte mère intégrant un chipset récent afin de maximiser les
possibilités d'évolutivité de l'ordinateur.
Certains chipsets intègrent parfois une puce graphique ou une puce audio, ce qui signifie qu'il
n'est pas nécessaire d'installer une carte graphique ou une carte son. Il est toutefois parfois
conseillé de les désactiver (lorsque cela est possible) dans le setup du BIOS et d'installer des
cartes d'extension de qualité dans les emplacements prévus à cet effet.

L'horloge et la pile du CMOS

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 14

Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------
L'horloge temps réel (notée RTC, pour Real Time Clock) est un circuit chargé de la
synchronisation des signaux du système. Elle est constituée d'un cristal qui, en vibrant, donne
des impulsions (appelés tops d'horloge) afin de cadencer le système. On appelle fréquence de
l'horloge (exprimée en MHz) le nombre de vibrations du cristal par seconde, c'est-à-dire le
nombre de tops d'horloge émis par seconde. Plus la fréquence est élevée, plus le système peut
traiter d'informations.

Lorsque l'ordinateur est mis hors tension, l'alimentation cesse de fournir du courant à la carte
mère. Or, lorsque l'ordinateur est rebranché, le système est toujours à l'heure. Un circuit
électronique, appelé CMOS (Complementary Metal-Oxyde Semiconductor, parfois appelé
BIOS CMOS), conserve en effet certaines informations sur le système, telles que l'heure, la
date système et quelques paramètres essentiels du système.

Le CMOS est continuellement alimenté par une pile (au format pile bouton) ou une batterie
située sur la carte mère. Ainsi, les informations sur le matériel installé dans l'ordinateur
(comme par exemple le nombre de pistes, de secteurs de chaque disque dur) sont conservées
dans le CMOS. Dans la mesure où le CMOS est une mémoire lente, certains systèmes
recopient parfois le contenu du CMOS dans la RAM (mémoire rapide), le terme de « memory
shadow » est employé pour décrire ce processus de copie en mémoire vive.

Le « complémentary metal-oxyde semiconductor », est une technologie de fabrication de

transistors, précédée de bien d'autres, telles que la TTL (« Transistor-transistor-logique »), la
TTLS (TTL Schottky) (plus rapide), ou encore le NMOS (canal négatif) et le PMOS (canal
positif).

Le CMOS a permis de mettre des canaux complémentaires sur une même puce. Par rapport à
la TTL ou TTLS, le CMOS est beaucoup moins rapide, mais a consomme en revanche
infiniment moins d'énergie, d'où son emploi dans les horloges d'ordinateurs, qui sont
alimentées par des piles. Le terme de CMOS est parfois utilisé à tort pour désigner l'horloge
des ordinateurs.

Lorsque l'heure du système est régulièrement réinitialisée, ou que l'horloge prend du retard, il
suffit généralement d'en changer la pile !

Le BIOS
Le BIOS (Basic Input/Output System) est le programme basique servant d'interface entre le
système d'exploitation et la carte mère. Le BIOS est stocké dans une ROM (mémoire morte,
c'est-à-dire une mémoire en lecture seule), ainsi il utilise les données contenues dans le CMOS
pour connaître la configuration matérielle du système.

Il est possible de configurer le BIOS grâce à une interface (nommée BIOS setup, traduisez
configuration du BIOS) accessible au démarrage de l'ordinateur par simple pression d'une
touche (généralement la touche Suppr. En réalité le setup du BIOS sert uniquement d'interface
pour la configuration, les données sont stockées dans le CMOS. Pour plus d'informations
n'hésitez pas à vous reporter au manuel de votre carte mère).

LE MICROPROCESSEUR
Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 15
Module : Installer et configurer le matériel informatique

-------------------------------------------------------------------------------------------------------------------------------------------------------

Formation de Technicien exploitant en informatique. ---------------------------------------------------------------------------------------------------- 16
