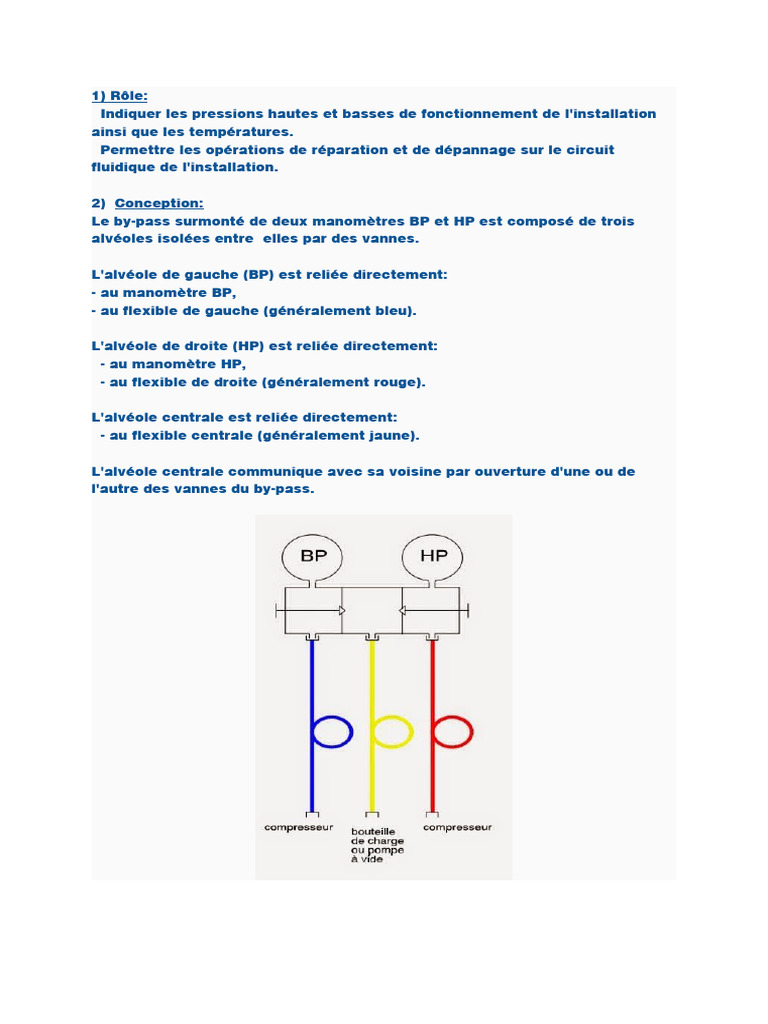

1) Rôle:

Indiquer les pressions hautes et basses de fonctionnement de l'installation

ainsi que les températures.
Permettre les opérations de réparation et de dépannage sur le circuit
fluidique de l'installation.

2) Conception:
Le by-pass surmonté de deux manomètres BP et HP est composé de trois
alvéoles isolées entre elles par des vannes.

L'alvéole de gauche (BP) est reliée directement:

- au manomètre BP,
- au flexible de gauche (généralement bleu).

L'alvéole de droite (HP) est reliée directement:

- au manomètre HP,
- au flexible de droite (généralement rouge).

L'alvéole centrale est reliée directement:

- au flexible centrale (généralement jaune).

L'alvéole centrale communique avec sa voisine par ouverture d'une ou de

l'autre des vannes du by-pass.
Rôle du compresseur:

Le compresseur a pour rôle d’aspirer les vapeurs venants de l’évaporateur à une pression faible
et de refouler à haute pression ces vapeurs comprimées dans le condenseur

Types de compresseurs:
Sur la base de leur fonctionnement, on distingue deux groupes principaux :
-Les compresseurs volumétriques:

compresseurs à pistons (alternatifs)

Compresseurs hélicoïdaux ou à vis (rotatifs)

compresseurs spiroïdaux ou scroll (rotatifs)

Le compresseur hermétique:
où moteur et compresseur sont enfermés dans une même enveloppe. Le joint tournant disparaît
et avec lui le risque de fuite.
Mais des contraintes nouvelles apparaissent, dont le fait que le refroidissement du moteur est
réalisé par le fluide frigorigène lui-même.
Le compresseur hermétique est couramment utilisé pour les petites et moyennes puissances :
froid domestique, climatiseurs, armoires de climatisation, pompes à chaleur, ...
L’échauffement du compresseur hermétique est préjudiciable au cycle frigorifique puisque la
température à l'aspiration du compresseur augmente.
De plus, si le moteur vient à griller, c'est l'ensemble du circuit frigorifique qui sera pollué : un
nettoyage complet du circuit doit être réalisé si l'on veut éviter de nouveaux ennuis. En cas de
problème, il n'est plus possible de réparer.

QUELQUES SYMBOLES
FRIGORIFIQUES UTILISENT DANS
L’OUVRAGE
Dans l'ensemble du fonctionnement d'une machine frigorifique, le détendeur module le débit de
fluide réfrigérant à l'entrée de l'évaporateur. La différence de pression entre le condenseur et
l'évaporateur nécessite d'insérer un dispositif “abaisseur de pression” dans le circuit. C'est le rôle du

détendeur
