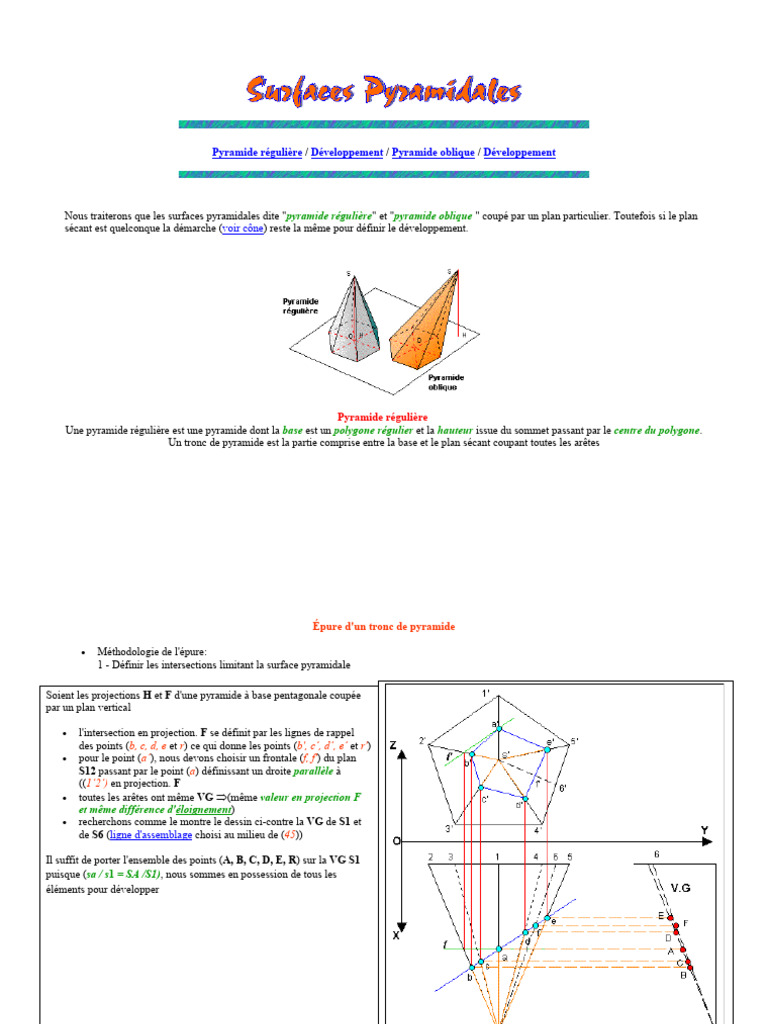

Pyramide régulière / Développement / Pyramide oblique / Développement

Nous traiterons que les surfaces pyramidales dite "pyramide régulière" et "pyramide oblique " coupé par un plan particulier. Toutefois si le plan
sécant est quelconque la démarche (voir cône) reste la même pour définir le développement.

Pyramide régulière
Une pyramide régulière est une pyramide dont la base est un polygone régulier et la hauteur issue du sommet passant par le centre du polygone.
Un tronc de pyramide est la partie comprise entre la base et le plan sécant coupant toutes les arêtes
 Épure d'un tronc de pyramide

 Méthodologie de l'épure:
1 - Définir les intersections limitant la surface pyramidale

Soient les projections H et F d'une pyramide à base pentagonale coupée

par un plan vertical

 l'intersection en projection. F se définit par les lignes de rappel

des points (b, c, d, e et r) ce qui donne les points (b', c’, d’, e’ et r')
 pour le point (a’), nous devons choisir un frontale (f, f') du plan
S12 passant par le point (a) définissant un droite parallèle à
((1’2’) en projection. F
 toutes les arêtes ont même VG (même valeur en projection F
et même différence d'éloignement)
 recherchons comme le montre le dessin ci-contre la VG de S1 et
de S6 (ligne d'assemblage choisi au milieu de (45))

Il suffit de porter l'ensemble des points (A, B, C, D, E, R) sur la VG S1

puisque (sa / s1 = SA /S1), nous sommes en possession de tous les
éléments pour développer
Développement

 Méthodologie du développement:
1 - Reporter les V.G de chaque arête et les écarts entre chaque arête (construction de triangles)
2 - Numéroter en tenant compte du sens du tracé
3 - Joindre les points obtenus par une droite

 traçons 4 triangles isocèles (S51, S12, S23,

S34)
 à chacune des extrémités nous traçons un
demi-triangle (S65 et S64)
 puis nous reportons les valeurs des points A,
B, C, D, E, R sur les arêtes (S1, S2, S3, S4,
S5, S6) correspondantes
Pyramide oblique
Une pyramide dite oblique se différencie de la pyramide droite par la position de sa hauteur qui ne passe pas par le centre de sa base.

La pyramide oblique à base

hexagonale dans un plan horizontal
est limitée par un rectangle vertical.

 Définissons l'intersection
(a'b'c'd'e'f') par lignes de
rappel en projection. F
 rajoutons une droite
d'assemblage S7 entre S5 et
S6
 recherchons les VG des arêtes
à l'aide du triangle rectangle
sur un coté la différence de
cotes des arêtes (identiques) et
sur l'autre leur projection
horizontale.
 il suffit de porter l'ensemble
des points (A,B,C,D,E,F,G)
sur leur VG respective, nous
sommes en possession de tous
les éléments pour développer

Développement
  construisons l'ensemble des triangles
en reportant leur VG et sur chaque
arête
 plaçons les points correspondants (A,
B, C, D, E, F, G)

Dans le cas de surfaces pyramidales, nous pratiquons un tracé intérieur pour permettre lors de la réalisation par pliage de voir le tracé du pli à
effectuer
