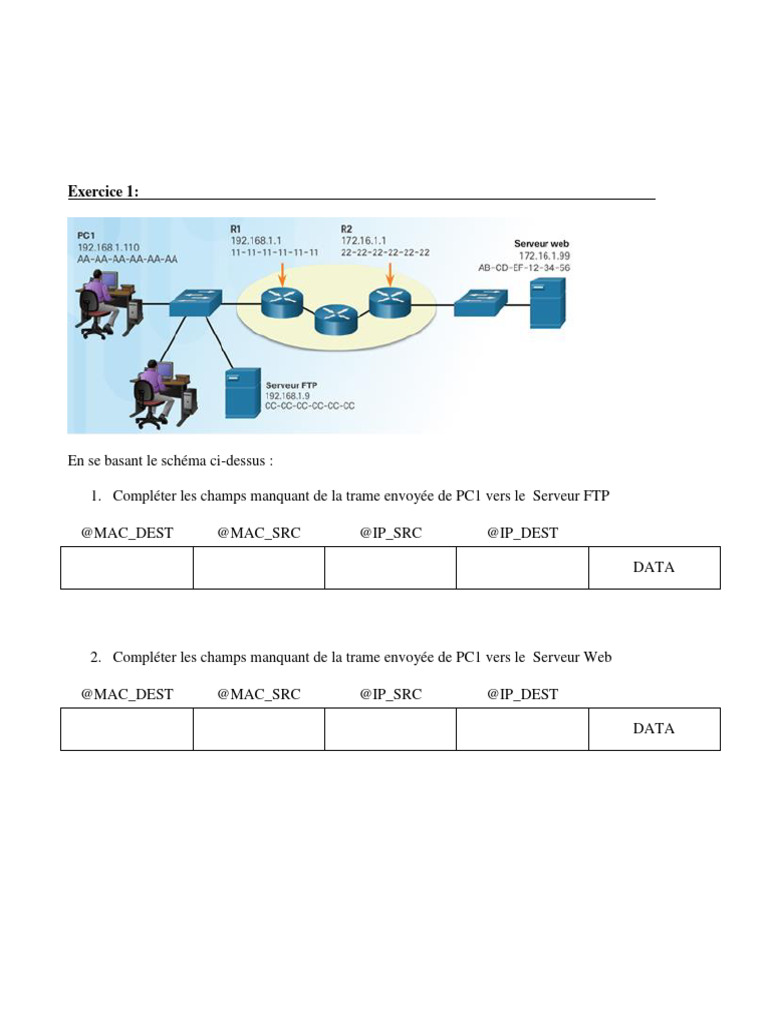

Exercice 1:

En se basant le schéma ci-dessus :

1. Compléter les champs manquant de la trame envoyée de PC1 vers le Serveur FTP

@MAC_DEST @MAC_SRC @IP_SRC @IP_DEST

DATA

2. Compléter les champs manquant de la trame envoyée de PC1 vers le Serveur Web

@MAC_DEST @MAC_SRC @IP_SRC @IP_DEST

DATA
Exercice 2 :

En se basant sur la table d’adressage de la topologie ci-dessous, Répondez aux questions suivantes:

Appareil Interface Adresse IP Adresse MAC

G0/0 192.168.1.1 / 24 0001.6458.2501
Routeur0 G0/1 192.168.2.1 / 24 00E0.F7B1.8901
S0/0/0 209.165.200.225 /30 N/A
G0/0 172.16.1.1 / 24 0060.2F84.4AB6
Routeur1
S0/0/0 209.165.200.226 /30 N/A
PC0 Carte réseau 192.168.1.100 / 24 0100.AAAA.AAAA
PC1 Carte réseau 192.168.1.101 / 24 0100.AAAA.BBBB
PC2 Carte réseau 192.168.2.102 / 24 0100.AAAA.CCCC
PC3 Carte réseau 192.168.2.103 / 24 0100.AAAA.DDDD
PC4 Carte réseau 172.16.1.4 /24 0004.BBBB.AAAA
PC5 Carte réseau 172.16.1.5 /24 0004.BBBB.BBBB

Fa 0/0 Fa 0/1

Gig 0/1

1. Déterminer le nombre des réseaux locaux figurant dans le schéma ci-dessus en précisant leurs adresses
réseau.
2. Que fait la commande Pc1> arp –d
……………………………………………………………………………………………………….
……………………………………………………………………………………………………….

(Cette commande est maintenant exécutée)

3. Suite aux commandes suivantes, déterminer les machines qui vont recevoir la demande ARP et à quelle
machine est adressée cette demande :
a. Pc1> ping pc0 :
i. Les machines qui reçoivent la demande : ………………………………………..…………
ii. La demande est adressée à : ……………………………………………...............................

b. Pc1> ping pc2 :

i. Les machines qui reçoivent la demande………………………………………………..……
ii. La demande est adressée à : ……………………………………………...............................

4. Quelle est la commande Cisco IOS qui affiche la table des adresses MAC de swith1
Switch1# …………………………………………………………………………………………………………………………………………
L’exécution de cette commande au niveau de Switch 1 donne :
MAC PORT
0100.AAAA.AAAA Fa 0/1
0001.6458.2501 Gig 0/1

5. Lors de l’exécution de : PC1> ping 192.168.1.100,

a. Donner l’entête de la trame ICMP crée au niveau de PC1

@MAC_SRC @MAC_DEST @IP_SRC @IP_DEST

b. Quelle sont les actions faites par le Switch1 lors de sa réception de cette trame

 ……………………………………………………………………………………………………

 ……………………………………………………………………………………………………

c. Quel sera le contenu de la table des adresses MAC de Switch1

 MAC PORT
0100.AAAA.AAAA Fa 0/1
0001.6458.2501 Gig 0/1

6. Lors de l’exécution de : PC1> ping 172.16.1.5

a. Donner l’entête de la trame ICMP crée au niveau de PC1

@MAC_SRC @MAC_DEST @IP_SRC @IP_DEST

b. Quelle sont les actions faites par le Switch1 lors de sa réception de cette trame

 ……………………………………………………………………………………………………….

c. Quel sera le contenu de la table des adresses MAC de Switch1

MAC PORT
0100.AAAA.AAAA Fa 0/1
0001.6458.2501 Gig 0/1

7. Lors de l’exécution de : PC1> ping 192.168.2.102 :

a. Donner l’entête de la trame ICMP reçu par PC2

@MAC_SRC @MAC_DEST @IP_SRC @IP_DEST

b. Pour déterminer la route de paquet ICMP, le routeur Router0 utilise sa table de routage. Quelle
est la commande Cisco IOS qui permet de l’afficher.
Router0# …………………………………………………………………………………………………………………………………………

c. Ecrire brièvement le contenu de cette table.
