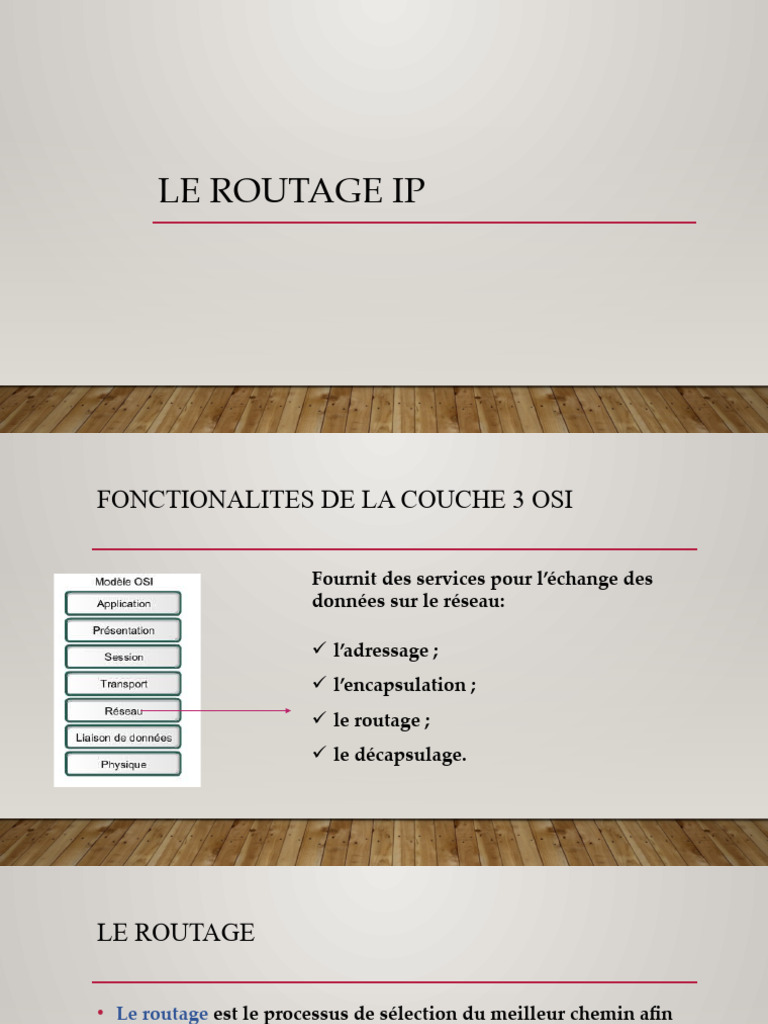

LE ROUTAGE IP

FONCTIONALITES DE LA COUCHE 3 OSI

Fournit des services pour l’échange des

données sur le réseau:

 l’adressage ;
 l’encapsulation ;
 le routage ;
 le décapsulage.
LE ROUTAGE

• Le routage est le processus de sélection du meilleur chemin afin

de diriger les paquets vers leur destination.
 ELEMENT CENTRAL DE LA COUCHE RESEAU:
LE ROUTEUR

• périphérique de couche 3, 2 et 1 qui prend des décisions sur les paquets en fonction des adresses de
couche 3 (en général, adresses IPv4)
• Rôle:
 assurer une disponibilité 24 heures sur 24, 7 jours sur 7. Afin de garantir l’accessibilité des réseaux,
les routeurs utilisent des chemins de remplacement si le chemin principal est défaillant ;

 fournir des services intégrés de données, de vidéo et de voix sur les réseaux filaires et sans fil.

 réduire l’impact des vers, virus et autres attaques sur le réseau en autorisant ou non le transfert
de paquets ;

 Délimiter les sous réseaux d’un réseau.

ELEMENT CENTRAL DE LA COUCHE RESEAU:
LE ROUTEUR
 ROUTEUR: SEPARATION DES HOTES EN
RESEAUX
• Un domaine de diffusion est un réseau logique composé de tous les
ordinateurs et périphériques réseaux accessibles en envoyant une trame à
l’adresse de diffusion de la couche liaison de données
• La séparation des hôtes en réseaux permet :

 L’amélioration des performances ;

 Facilite la gestion des adresses ;

 L’amélioration de la sécurité.
LES COMPOSANTS D’UN ROUTEUR
ROUTEUR: LES INTERFACES

– Interfaces LAN
• Sont utilisées pour connecter
le routeur au réseau local
• Une adresse MAC de couche
2
• Participe au réseau local
• Peut posséder une adresse IP
de couche 3
• Habituellement un port RJ-45
 ROUTEUR: LES INTERFACES

– Interfaces WAN
• Utilisées pour connecter des
routeurs aux réseaux
externes.
• Dépendent de la technologie
WAN utilisée
• Une adresse de couche 2
peut être utilisée
• Utilisent des adresses IP de
couche 3
 COMMADES IOS

La version de L’IOS est donnée avec la commande show

version.
La commande show running-configuration vous permet de
voir la configuration en cours.
 TABLE DE ROUTAGE

Table stockée dans la mémoire d’un routeur ou d’un autre périphérique

d’interconnexion des réseaux, qui garde une trace des routes à destination de
réseaux spécifiques.
Les routes d’une table de routage possèdent trois caractéristiques
principales :
 Réseau de destination ;
 Tronçon suivant ;
 Mesure.
PROTOCOLES DE TRANSPORT DE PAQUETS: IPV4

• Rôle

transférer un paquet d’une source à une destination en passant par

un système interconnecté de réseaux
PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4

• Caractéristiques
 Sans connexion : aucune connexion n’est établie avant l’envoi de paquets de
données ;

 Au mieux (peu fiable) : aucune surcharge n’est utilisée pour garantir la

transmission des paquets ;

 Indépendant des médias : fonctionne indépendamment du média transportant

les données.
PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4

• Entête de paquet IPV4

 Adresse source IP : 32 bits
 Adresse de destination IP : 32
bits
 Durée de vie (TTL) : 8 bits
 Type de service (ToS) : 8 bits
 Protocole : 8 bits
 Décalage du fragment : 1 bit
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSE IPV4

• Adresse IPV 4 est constituée de valeurs binaires de 32 bits, regroupées en blocs de 8 bits. Les
différents types d’adresses d’un réseau IPV 4 sont :

 L’adresse réseau : l’adresse qui fait référence au réseau ;

 L’adresse de diffusion : une adresse spécifique, utilisée pour envoyer les données à tous les
hôtes du réseau ;

 Des adresses d’hôte : des adresses attribuées aux périphériques finaux sur le réseau.

• Adresse IP = 11000001 00011011 00101101 00100001 en binaire soit 193.27.45.33 en

notation décimale pointée.
PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSE IPV4

• Adresse IP = 11000001 00011011 00101101 00100001 en binaire soit 193.27.45.33

Adresse hiérarchique

Adresse réseau Adresse hôte

• Masque de sous-réseau
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE AU SEIN D’UN RÉSEAU

• Les différents types d’adresses d’un réseau IPV 4 sont :

 L’adresse réseau : l’adresse qui fait référence au réseau ;

 L’adresse de diffusion : une adresse spécifique, utilisée pour envoyer les

données à tous les hôtes du réseau ;

 Des adresses d’hôte : des adresses attribuées aux périphériques finaux sur le
réseau.
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE AU SEIN D’UN RÉSEAU

Dans la plage d’adresses IPv4 d’un réseau,

• la plus petite adresse est réservée à l’adresse réseau.
• L’adresse de diffusion correspond à la plus grande adresse de la plage
d’adresses d’un réseau.
PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSES IPV4 RÉSERVÉES

Les différentes adresses de

multidiffusion
1) Adresses de liaisons locales
réservées (224.0.0.0 à
224.0.0.255) ;
2) Adresses d’étendue globale :
(224.0.1.0 à 238.255.255.255) ;
3) Adresses d’étendue
administrative (239.0.0.0 à
239.255.255.255):
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSES PUBLIQUES ET ADRESSES PRIVÉES

 Les adresses publiques, attribuées à des hôtes publiquement accessibles ;

 Adresses privées, réservées aux réseaux privés.

Voici ces plages d’adresses privées :

 de 10.0.0.0 à 10.255.255.255 (10.0.0.0 /8), Pas visibles sur

Internet
 de 172.16.0.0 à 172.31.255.255 (172.16.0.0 /12),

 de 192.168.0.0 à 192.168.255.255 (192.168.0.0 /16).

NETWORK ADDRESS TRANSLATION: NAT

• Service de traduction d’adresse privée en adresse publique

• mis en œuvre sur un périphérique situé en périphérie du réseau privé
 ROUTE PAR DEFAUT

• la route IPv4 par défaut est représentée de la manière suivante : 0.0.0.0

• utilisée comme route « dernier recours » lorsqu’aucune route plus

spécifique n’est disponible

• L’utilisation de cette adresse réserve également toutes les adresses de la

plage 0.0.0.0 - 0.255.255.255 (0.0.0.0 /8).
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSES IPV4 HÉRITÉES: LES CLASSES D’ADRESSES

 Classe A ----- réseaux de grande taille (128 réseaux de classe A, de 0.0.0.0 /8 à 127.0.0.0 /8) ;

 Classe B ----- réseaux de taille moyenne (128.0.0.0 /16 - 191.255.0.0 /16) ;

 Classe C ----- réseaux de petite taille (la plus disponible des anciennes classes),

(192.0.0.0 /24 - 192.255.255.0 /24) ;

 classe D ----- (multidiffusion) (224.0.0.0 à 239.255.255.255);

• classe E ----- (expérimentales) (240.0.0.0 à 255.255.255.254);

PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSES IPV4 HÉRITÉES: LES CLASSES D’ADRESSES
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSES IPV4 HÉRITÉES: LES CLASSES D’ADRESSES

Limites de l’adressage par classes

 Les besoins de certaines entreprises ou organisations n’étaient pas

toujours couverts par ces trois classes.

 L’attribution par classe des adresses IP gaspillait souvent de nombreuses

adresses, ce qui épuisait la disponibilité des adresses IPv4.
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE

• des blocs d’adresses correspondant au nombre d’hôtes sont attribués aux

entreprises ou aux administrations, quelle que soit la
classe multidiffusion.

• L’adressage d’un réseau doit être correctement préparée et documentée

aux fins suivantes :
 Éviter les doublons d’adresse ;
 Fournir et contrôler l’accès ;
 Surveiller la sécurité et les performances.
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE

• Les informations d’adressage d’un hôte sur un réseau comporte au moins 3

informations:
L’adresse IP de l’hôte;
Le masque de sous-réseau;
La passerelle par défaut.
PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE

Adressage statique

Les modes
d’adressage
Adressage dynamique
 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE: ADRESSAGE STATIQUE

• Avantages :

 Les adresses statiques conviennent pour les imprimantes, les serveurs et

d’autres périphériques réseau, qui doivent être accessibles pour les clients
d’un réseau ;

 Favorisent un meilleur contrôle des ressources réseau ;

• Inconvénients :

Difficultés associées à la gestion des adresses statiques

 PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE: ADRESSAGE DYNAMIQUE

DHCP 5dynamic host Control Protocol) est généralement la méthode d’attribution

d’adresses IP privilégiée

• Avantages :

 Pour les réseaux de grande taille, facilite l’attribution d’adresse en évitant la perte de temps ;

 Facilite l’accès au réseau pour des utilisateurs mobiles (cas de DHCP) ;

• Inconvénient : augmente le trafic réseau ;

PROTOCOLES DE TRANSPORT DE PAQUETS : IPV4
ADRESSAGE SANS CLASSE: DOCUMENTATION D’UNE PLAGE D’ADRESSAGE
ATTRIBUTION D’ADRESSES

L’iANA (Internet Assigned

Numbers Authority)

Les FAI
PROCESSUS DE ROUTAGE

• Le routage est le processus de sélection du meilleur chemin afin de diriger les paquets vers leur
destination.
 Le routage statique (nécessite une mise à jour statique à chaque changement de la structure
d’interréseaux) ;

 Le routage dynamique, exemple : Les protocoles de routage courants sont :

 RIP (Routing Information Protocol);

 EIGRP (Enhanced Interior Gateway Routing Protocol);

 OSPF (Open Shortest Path First).

PROCESSUS DE ROUTAGE
ROUTAGE DYNAMIQUE

protocoles de routage
fournissent aux routeurs des tables de routage actualisées
coût d’une surcharge due à l’échange d’informations de route
Nécessitent plus de bande passante
PROCESSUS DE ROUTAGE
ROUTAGE DYNAMIQUE

protocoles de routage RIP

Routing Information Protocol
Protocole de routage IP de type vecteur de distance
Permet à chaque routeur de communiquer avec les routeurs voisins
La mesure utilisée est la distance qui sépare d’un réseau IP
(déterminée en tenant compte du nombre de sauts
