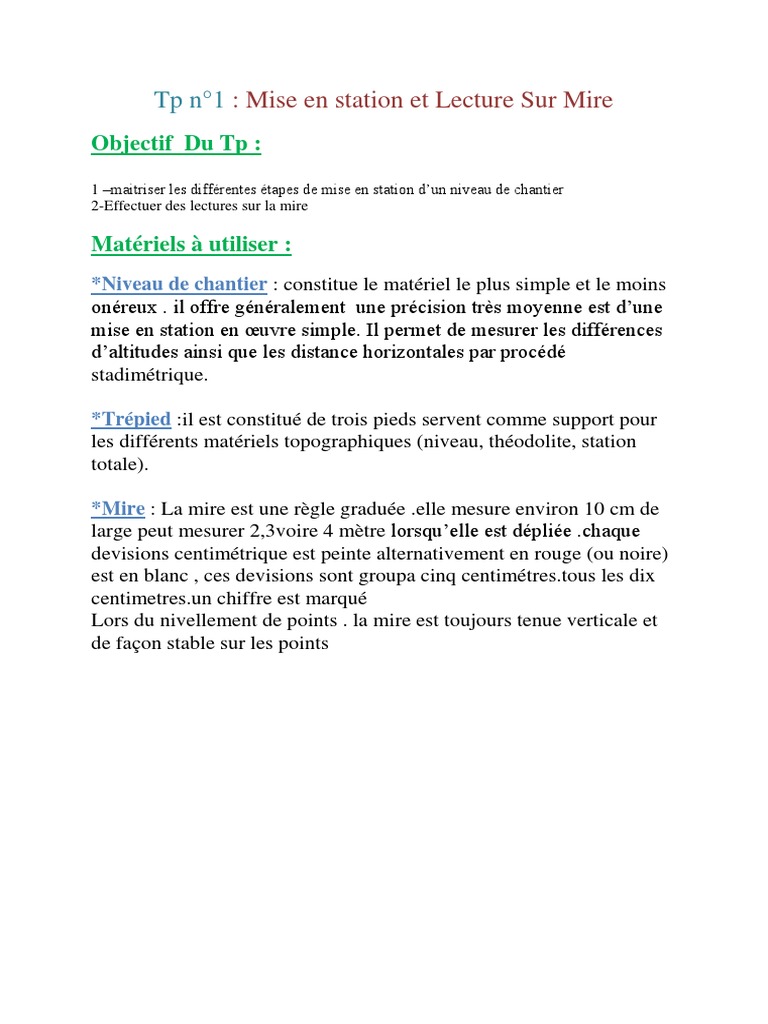

Tp n°1 : Mise en station et Lecture Sur Mire

Objectif Du Tp :
1 –maitriser les différentes étapes de mise en station d’un niveau de chantier
2-Effectuer des lectures sur la mire

Matériels à utiliser :
*Niveau de chantier : constitue le matériel le plus simple et le moins
onéreux . il offre généralement une précision très moyenne est d’une
mise en station en œuvre simple. Il permet de mesurer les différences
d’altitudes ainsi que les distance horizontales par procédé
stadimétrique.

*Trépied :il est constitué de trois pieds servent comme support pour
les différents matériels topographiques (niveau, théodolite, station
totale).

*Mire : La mire est une règle graduée .elle mesure environ 10 cm de

large peut mesurer 2,3voire 4 mètre lorsqu’elle est dépliée .chaque
devisions centimétrique est peinte alternativement en rouge (ou noire)
est en blanc , ces devisions sont groupa cinq centimétres.tous les dix
centimetres.un chiffre est marqué
Lors du nivellement de points . la mire est toujours tenue verticale et
de façon stable sur les points
Schéma De Tp :
Tableau De Mesure :

Station Point Lsup Laxial Linf D

Visé
S1 Lar 14.50 14.00 13.70 80
Lav 14.50 14.02 13.50 100
S2 Lar 14.85 14.45 14.00 850
Lav 14.57 14.06 13.06 510
S3 Lar 15.40 14.85 14.30 100
Lav 14.90 14.48 14.05 850

Exemple De Calcul :
 D=100(Lsupp-Linf)

Conclusion :

*Le niveau de chantier est un outil complet

– précis au mm en altimétrie
– pratique en planimétrie (angles + distances)
* il nécessite des réglages minutieux
– horizontalité
– netteté .
