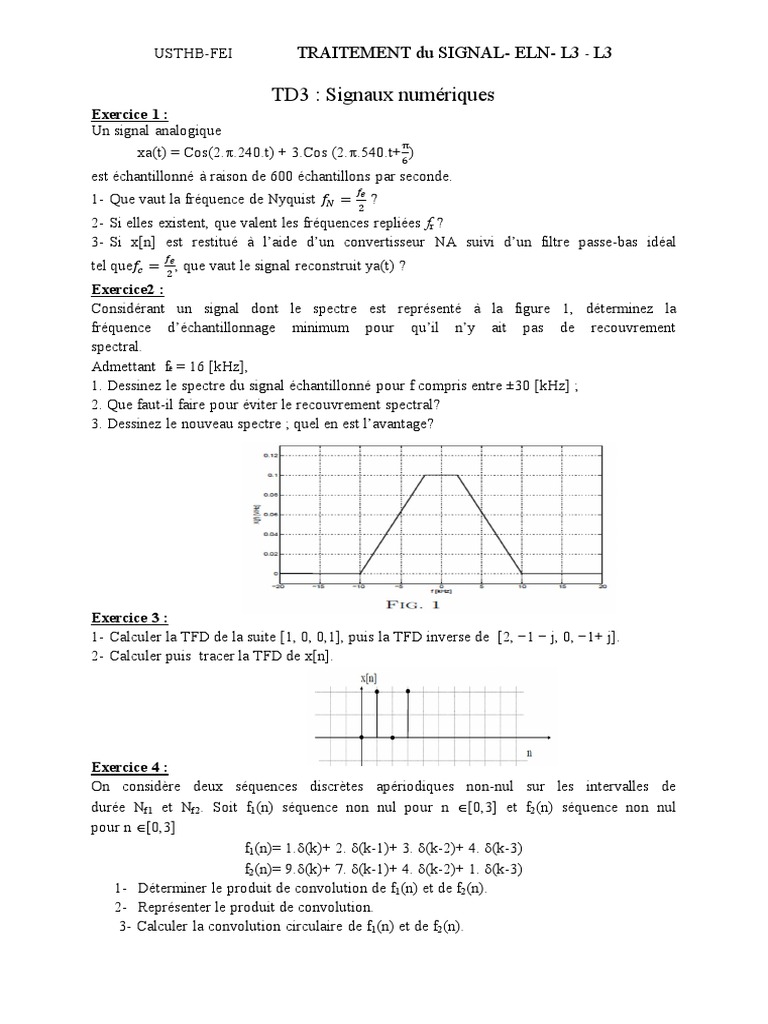

USTHB-FEI TRAITEMENT du SIGNAL- ELN- L3 - L3

TD3 : Signaux numériques

Exercice 1 :
Un signal analogique
xa(t) = Cos(2..240.t) + 3.Cos (2..540.t+ )
est échantillonné à raison de 600 échantillons par seconde.
1- Que vaut la fréquence de Nyquist = ?
2- Si elles existent, que valent les fréquences repliées fr ?
3- Si x[n] est restitué à l’aide d’un convertisseur NA suivi d’un filtre passe-bas idéal
tel que = , que vaut le signal reconstruit ya(t) ?
Exercice2 :
Considérant un signal dont le spectre est représenté à la figure 1, déterminez la
fréquence d’échantillonnage minimum pour qu’il n’y ait pas de recouvrement
spectral.
Admettant fe = 16 [kHz],
1. Dessinez le spectre du signal échantillonné pour f compris entre ±30 [kHz] ;
2. Que faut-il faire pour éviter le recouvrement spectral?
3. Dessinez le nouveau spectre ; quel en est l’avantage?

Exercice 3 :
1- Calculer la TFD de la suite [1, 0, 0,1], puis la TFD inverse de [2, −1 − j, 0, −1+ j].
2- Calculer puis tracer la TFD de x[n].

Exercice 4 :
On considère deux séquences discrètes apériodiques non-nul sur les intervalles de
durée Nf1 et Nf2. Soit f1(n) séquence non nul pour n [0,3] et f2(n) séquence non nul
pour n [0,3]
f1(n)= 1.(k)+ 2. (k-1)+ 3. (k-2)+ 4. (k-3)
f2(n)= 9.(k)+ 7. (k-1)+ 4. (k-2)+ 1. (k-3)
1- Déterminer le produit de convolution de f1(n) et de f2(n).
2- Représenter le produit de convolution.
3- Calculer la convolution circulaire de f1(n) et de f2(n).
