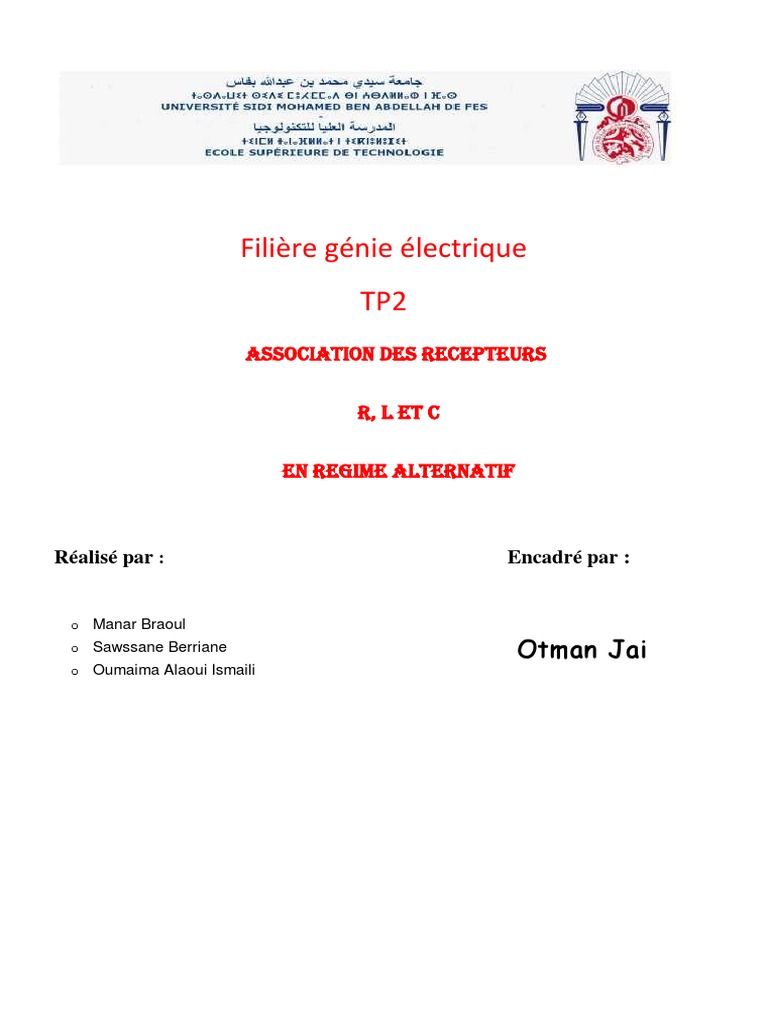

Filière génie électrique

TP2
ASSOCIATION DES RECEPTEURS

R, L ET C

EN REGIME ALTERNATIF

Réalisé par : Encadré par :

o Manar Braoul
o Sawssane Berriane o Otman Jai
o Oumaima Alaoui Ismaili
2. Manipulation avec le logiciel Proteus
Circuit RC série
2- le déphasage entre u(t) et i(t)
T1 =20.8-17.6=3.2ms

£ =360×t×f

£=360×60×3.2×10-3 =69.12

Cos(£)=0,34

3- déterminer la déphasage entre uc(t) et i(t)

T2=22-17.6=4.4ms
4- les valeurs efficaces
Ur=1,47V Uc=3,22V

U=Uc+Ur=4.69V

I=1,22mA

Impédance:

Z=(𝑈 / 𝐼 ) = (4.69 /1.22) X 103 = 3.84 × 103

5- Calcule les puissances actives réactives et apparente

P=UI Cos(£)

=4.69×1,22×10−3×0.34

P =1.9× 10 −3 𝑗

Q=UI Sin(£)

=4.69×1,22×10−3×0.93

Q = 5.3× 10−3𝑗

S=UI=4.69×1,22×10−3

S = 5.7× 10−3

6- Le diagramme
RI

£ 𝐼

𝐶𝑊
U
2- detirmine la fréquence
Cos(£)= ( / 𝐶𝑊𝑈 ) avec w=2𝜋 𝑓 donc f= ( 𝐼 / 𝐶𝑜𝑠(£).𝐶.2𝜋.𝑈 )

f=41,40Hz

b. Circuit RL série
2-le déphasage entre u(t) et i(t)
t=21,8-21,1=0,7ms
£=360×60×0,7×10^-3=15 Cos(£)=0,96
 3- déterminer la déphasage entre ul(t) et i(t)
t=21,8-17,3=4,5ms

4- les valeurs efficace

U=4.45V Ul=1.7V Ur=3.38V I=2.81mA

Impédance:
Z=( 𝑈 / 𝐼 ) = ( 4.45 / 2.81 ) . 103 = 1.58 × 103

5- Calcule les puissances actives réactives et apparentes

P=UI Cos(£)
P =1.2× 10-2𝑗
Q=UI Sin(£)
Q =3.25× 10-3𝑗
S=UI

S =1.2× 10-3𝑗

6- Le diagramme

U
LWI

RI
7- détermination de la fréquence

Cos(£) = ( 𝐼 / 𝑈 ) avec w=2𝜋 𝑓 f=(𝐶𝑜𝑠(£).𝑈) / (𝐿.𝐼.2𝜋)

f=138.40HZ
