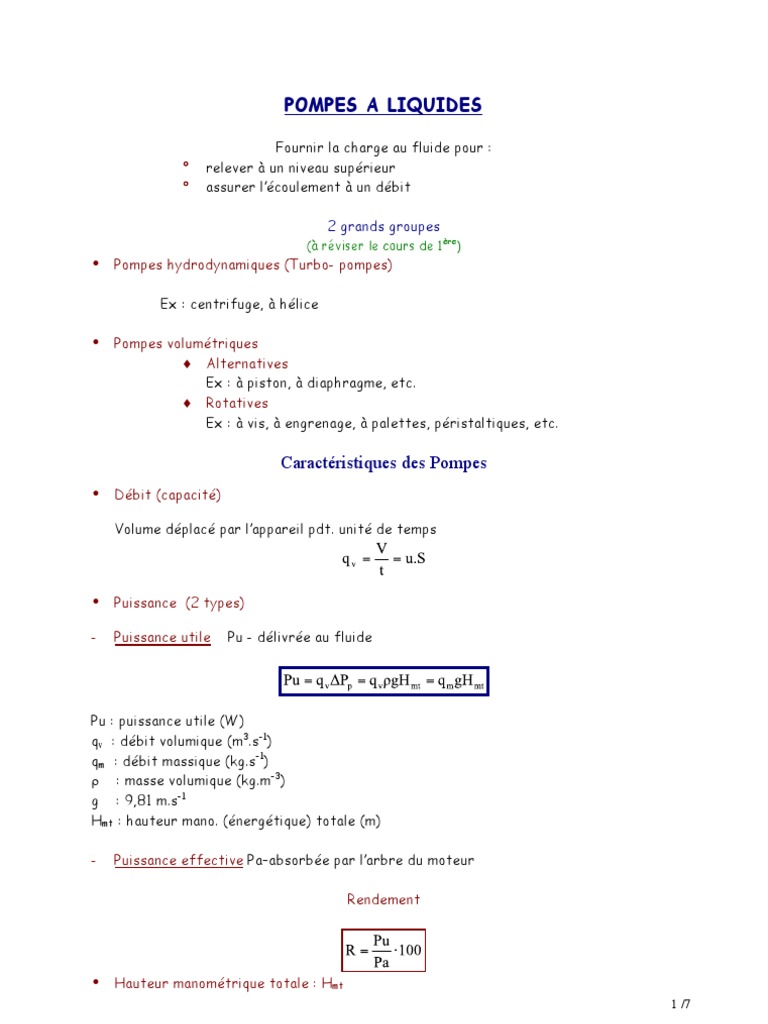

POMPES A LIQUIDES

Fournir la charge au fluide pour :

° relever à un niveau supérieur
° assurer l’écoulement à un débit

2 grands groupes
(à réviser le cours de 1ère)
• Pompes hydrodynamiques (Turbo- pompes)

Ex : centrifuge, à hélice

• Pompes volumétriques
♦ Alternatives
Ex : à piston, à diaphragme, etc.
♦ Rotatives
Ex : à vis, à engrenage, à palettes, péristaltiques, etc.

Caractéristiques des Pompes

• Débit (capacité)

Volume déplacé par l’appareil pdt. unité de temps

• Puissance (2 types)

- Puissance utile Pu - délivrée au fluide

Pu : puissance utile (W)

qv : débit volumique (m3.s-1)
qm : débit massique (kg.s-1)
ρ : masse volumique (kg.m-3)
g : 9,81 m.s-1
Hmt : hauteur mano. (énergétique) totale (m)

- Puissance effective Pa–absorbée par l’arbre du moteur

Rendement

• Hauteur manométrique totale : Hmt

1 /7
 Accroissemnt d’énergie communiquée entre aspiration et refoulement.

P2 ,u2

hr ha : hauteur géométrique d’aspiration

hr : hauteur géométrique de refoulement
h = ha + hr : hauteur géométrique totale
Δhc : perte de charge totale de la
Z2 conduite (J)
Hmt : hauteur manométrique totale de la
pompe entre 2 réservoirs
ha
Hmt = ha + hr + J

P 1 , u1

Z1

D’après théorème de Bernoulli

réservoirs identiques

Hmt = hauteur géométrique + perte de charges + différence de P dans les réservoirs

exprimée en hauteur
• Valeur limite d’aspiration : ha (hauteur manométrique maximale d’aspiration) : C’est la
distance verticale théorique qui peut exister entre le liquide à pomper et la pompe.
2 /7
 Elévation du liquide par pompe est limitée à une certaine hauteur
où

à l’entrée de la pompe

Pa, ua

Eq.*
ha

P1, u1
Donc il y a une hauteur d’aspiration
maximale à ne pas dépasser.

Cette hauteur dépend :

1. Pression sur le liquide (PT)
ha ↑ si PT ↑
2. Pression de vapeur saturante du liquide (Pvs)
ha ↑ si Pvs ↓
3. ρ du liquide
ha ↑ si ρ ↓
4. pertes de charge
ha ↑ si J ↓
Dans la pratique
il faut une certaine P min. (pression d’aspiration) à l’entrée de la pompe
pour maintenir en tout point du fluide une pression supérieure à la Pvs

Si Pa = Pvs
on n’aspire plus que des vapeurs et la pompe cavitera. Car il y a cavitation chaque fois
que la pompe aspire un mélange liquide-vapeur.

3 /7
 CAVITATION

si
Pa < Pvs

Bulles de vapeur dns canalo

conduites dns le corps de pompe

où P est plus forte

bulles se condensent brusquement

explosions des bulles (vaporisation)

implosion des bulles (condensation)

dégradation des surfaces

vibrations
baisse de puissance et débit

Pour éviter ce phénomène il faut que la somme de pression statique et de pression

dynamique à l’entrée de la pompe (PtE) soit supérieure à la Pvs.

Remarques :
1) Chaque fois qu’on le peut il est préférable de placer la pompe en charge sous le
réservoir.
2) Une pompe montée en aspiration est difficile à amorcer
3) Si c’est nécessaire on peut exercer une pression sur le liquide à pomper pour
favoriser l’amorçage de la pompe.
4) Pour toutes les pompes le constructeur définit la pression nette absolue
admissible à l’entrée de la pompe (NPSH)
si Pt(entrée) > Pvs + NPSH

pompe fonctionne correctement

4 /7
Le critère qui sert à définir la pression nécessaire à l’aspiration pour obtenir un bon
fonctionnement de la pompe, c’est à dire pour maintenir en tout point du fluide une
pression supérieure à la pression de vapeur saturante, est le « ‘NPSH » (sigle de
l’abréviation anglo-saxonne de « Net Positive Suction Head » over vapour pressure).

Cette caractéristique, donnée par le constructeur est qualifiée de « NPSH requis ». Elle
tient compte en particulier de la chute de pression que subit le fluide lors de son
accélération à l’entrée de la roue.
La pompe ne fonctionnera correctement que si la pression totale à l’entrée pA est
supérieure à la somme Pvs + NPSH requis. On appelle « NPSH disponible » la différence
entre la pression totale à l’entrée et la pression de vapeur saturante :

Pour qu’une pompe fonctionne normalement (sans cavitation), il faut que le NPSH
disponible (calculé) soit supérieur au NPSH requis (indiqué par le constructeur).
NPSH disponible > NPSH requis

Les conditions d’aspiration sont d’autant meilleures que la différence entre les deux est
grande.

En conclusion, on peut dresser une liste de conseils à respecter, si le procédé le permet, pour
éviter la cavitation:
. préférer si possible les montages de pompes en charge.
. éviter de transporter des liquides à des températures trop élevées.
. éviter une alimentation à partir d'un réservoir sous pression réduite.
. diminuer les pertes de charge du circuit d'aspiration.

Si ces conseils ne peuvent être appliqués en raison des exigences du procédé, il ne reste plus qu'à
trouver une pompe dont les caractéristiques montrent des valeurs de N.P.S.H.requis
suffisamment faibles.

5 /7
Couplage des pompes :

En série :

La plus part des pompes centrifuges sont limitées à 40-50 m de hauteur manométrique
totale.

2 pompes identiques en série : Pour augmenter la hauteur manométrique totale sans

modifier le débit.

qv Hmt
P1+P2 2h1
qv
P2
2
P1 h1

qv

En parallèle :
Pour augmenter le débit sans modifier la hauteur manométrique de l’ensemble.

qv-1
Hmt
P qv-1 + qv-2
2
qv-2

P
1
qv-1 qv-2 qv

6 /7
Exercice (BAC 98) : Une pompe centrifuge permettant de transférer une solution à 22
% en masse d’éthanol assure un débit de 4500 l.h-1. Sachant que cette pompe élève le
liquide de 20 m, que la canalisation comporte 2 vannes, un coude et un diaphragme,
qu’elle a une longueur totale de 45 m, calculer :
1) la hauteur manométrique totale
2) la puissance fournie au liquide
3) le rendement de la pompe si sa puissance électrique est de 400 watts.
Données et formules
masse volumique du liquide = 960 kg.m-3
La tuyauterie crée une perte de charge de 5 cm par mètre de canalisation. Pertes de
charge créées par les différents accidents ont pour valeur :
vanne = 0,5 m de fluide chacune
coude = 0,1 m de fluide
diaphragme = 0,65 m de fluide
g = 9,81 unité SI
P 1 = P 2, u 1 = u 2

Théorème de Bernoulli généralisé :

_
z 1+ + J + Hmt= z2 + +

Corrigé :

1) z1 – J + Hmt = z2 J = 45x5x10-2 + 2x0,5 + 0,1 + 0,65 = 4 m, z2 – z1 = 20 m

donc Hmt = 24 m de fluide

2) Putile = qv.ρ.g.Hmt = 1,25x10-3 x960x9,81x24 = 283 W

qv = 4500x10-3/3600 = 1,25x10-3 m3.s-1

3) R = (Putile/Pélec.)x100 = (283/400)x100 = 70 %
