Projet 1

28.04.2021

Editeur (trice)
Téléphone
Fax
Email

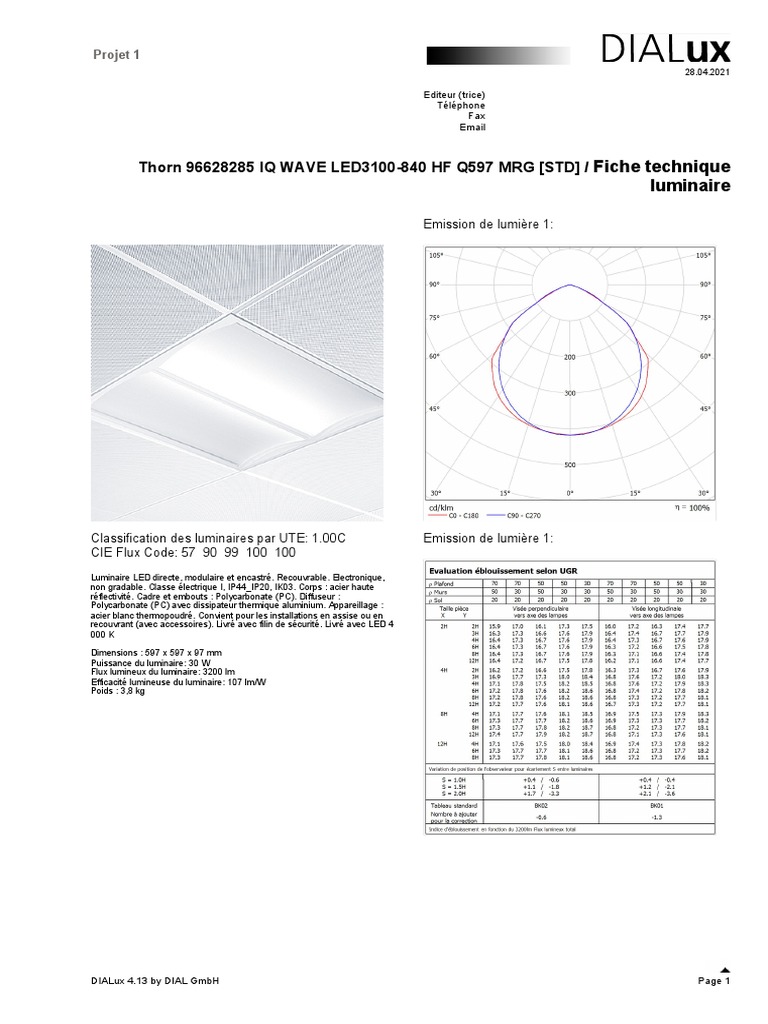

Thorn 96628285 IQ WAVE LED3100-840 HF Q597 MRG [STD] / Fiche technique

luminaire

Emission de lumière 1:

Classification des luminaires par UTE: 1.00C Emission de lumière 1:

CIE Flux Code: 57 90 99 100 100
Luminaire LED directe, modulaire et encastré. Recouvrable. Electronique,
non gradable. Classe électrique I, IP44_IP20, IK03. Corps : acier haute
réflectivité. Cadre et embouts : Polycarbonate (PC). Diffuseur :
Polycarbonate (PC) avec dissipateur thermique aluminium. Appareillage :
acier blanc thermopoudré. Convient pour les installations en assise ou en
recouvrant (avec accessoires). Livré avec filin de sécurité. Livré avec LED 4
000 K

Dimensions : 597 x 597 x 97 mm

Puissance du luminaire: 30 W
Flux lumineux du luminaire: 3200 lm
Efficacité lumineuse du luminaire: 107 lm/W
Poids : 3,8 kg

DIALux 4.13 by DIAL GmbH Page 1

Projet 1
28.04.2021

Editeur (trice)
Téléphone
Fax
Email

Thorn 96631442 BETA 2 LED3800-840 HF Q600 [STD] / Fiche technique luminaire

Emission de lumière 1:

Classification des luminaires par UTE: 1.00C+0.00T Emission de lumière 1:

CIE Flux Code: 60 88 97 100 100
Une dalle encastrée LED avec un cadre de 14 mm d'épaisseur. Driver, Flux
fixe. Classe électrique II, IP54_IP20, IK06. Corps: tôle d'acier, blanc
(similaire à RAL9016). Diffuseur: microprismatique. Livré avec LED 4 000 K.

UGR < 19 et L65 < 3000 cd/m² conforme à EN 12464:2011

Dimensions : 596 x 596 x 14 mm

Puissance du luminaire: 33 W
Flux lumineux du luminaire: 3800 lm
Efficacité lumineuse du luminaire: 115 lm/W
Poids : 4 kg

DIALux 4.13 by DIAL GmbH Page 2

Projet 1
28.04.2021

Editeur (trice)
Téléphone
Fax
Email

Pièce 1 / Liste des luminaires

11 qté. Thorn 96628285 IQ WAVE LED3100-840 HF

Q597 MRG [STD]
Article n°: 96628285
Flux lumineux (Luminaire): 3200 lm
Flux lumineux (Lampes): 3200 lm
Puissance par luminaire: 30.0 W
Classification des luminaires par UTE: 1.00C
CIE Flux Code: 57 90 99 100 100
Composants: 1 x LED 30 W (Facteur de
correction 1.000).

DIALux 4.13 by DIAL GmbH Page 3

Projet 1
28.04.2021

Editeur (trice)
Téléphone
Fax
Email

Pièce 1 / Décor lumineux 1 / Résumé

Hauteur de la pièce: 2.850 m, Hauteur de montage: 2.942 m, Facteur de Valeurs en Lux, Echelle 1:103
maintenance: 0.90

Surface  [%] Emoy [lx] Emin [lx] Emax [lx] Emin / Emoy
Plan utile / 525 226 665 0.431
Sol 59 373 28 535 0.075
Plafond 78 184 102 226 0.555
Murs (6) 52 255 42 613 /

Plan utile:
Hauteur: 1.050 m
Trame: 64 x 64 Points
Zone périphérique: 0.750 m

Liste de luminaires

N° qté. Désignation (Facteur de correction)  (Luminaire) [lm]  (Lampes) [lm] P [W]

Thorn 96628285 IQ WAVE LED3100-840 HF
1 11 3200 3200 30.0
Q597 MRG [STD] (1.000)
Total: 35200 Total: 35200 330.0

Puissance installée spécifique: 4.49 W/m² = 0.86 W/m²/100 lx (Surface au sol: 73.43 m²)

DIALux 4.13 by DIAL GmbH Page 4

Projet 1
28.04.2021

Editeur (trice)
Téléphone
Fax
Email

Pièce 1 / Décor lumineux 1 / Résultats des calculs

Flux lumineux total: 35200 lm

Puissance totale: 330.0 W
Facteur de
0.90
maintenance:
Zone périphérique: 0.750 m

Surface Eclairement moyen [lx] Facteur de réflexion [%] Luminance moyen [cd/m²]
direct indirect total
Plan utile 377 148 525 / /
Sol 237 136 373 59 70
Plafond 0.00 184 184 78 46
Paroi 1 126 152 278 52 46
Paroi 2 76 132 208 52 34
Paroi 3 42 146 188 52 31
Paroi 4 140 172 312 52 52
Paroi 5 80 155 235 52 39
Paroi 6 98 170 268 52 44

Uniformité sur le plan utile

Emin / Emoy: 0.431 (1:2)
Emin / Emax: 0.341 (1:3)

Puissance installée spécifique: 4.49 W/m² = 0.86 W/m²/100 lx (Surface au sol: 73.43 m²)

DIALux 4.13 by DIAL GmbH Page 5
