Leçon 10

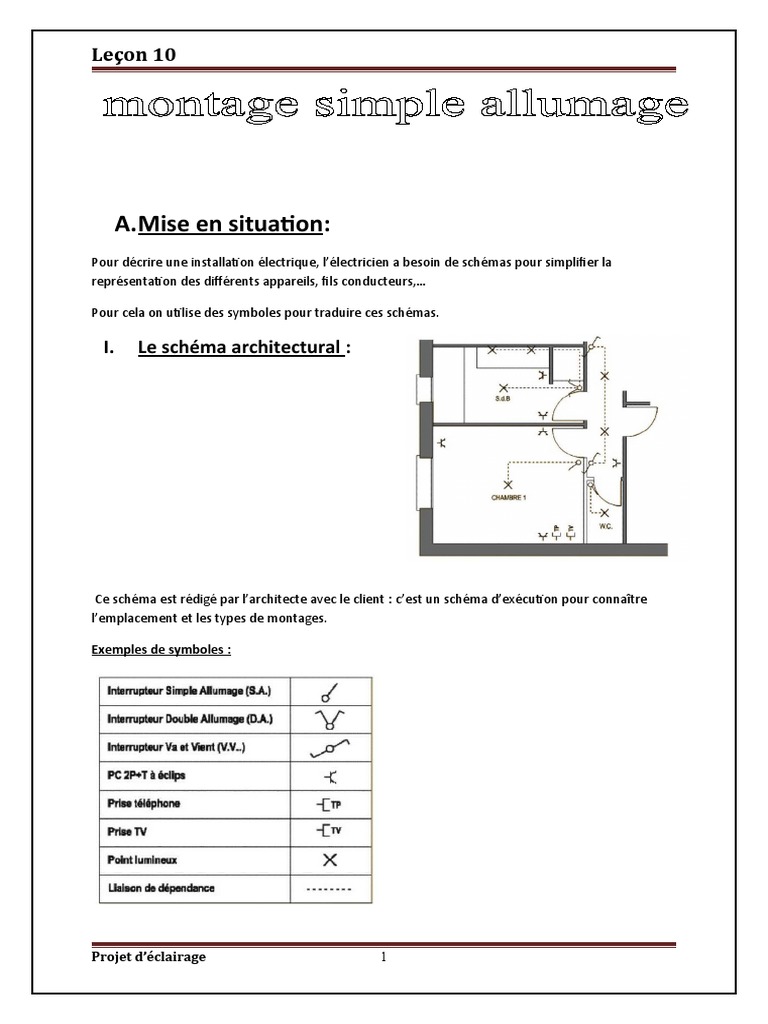

A.Mise en situation:
Pour décrire une installation électrique, l’électricien a besoin de schémas pour simplifier la
représentation des différents appareils, fils conducteurs,…

Pour cela on utilise des symboles pour traduire ces schémas.

I. Le schéma architectural :

Ce schéma est rédigé par l’architecte avec le client : c’est un schéma d’exécution pour connaître
l’emplacement et les types de montages.

Exemples de symboles :

Projet d’éclairage 1
 Leçon 10

II. Le schéma de développement :

Rédigé par l’électricien, il a pour but de faciliter la compréhension du

fonctionnement du circuit électrique.
Les symboles utilisés dans ce schéma sont différents de ceux utilisés dans
le schéma architectural.
Exemples de symboles :

B.Le simple allumage :

Les plans ci- dessous sont des plans architecturaux qui nous donnent des informations sur le
besoin d’éclairage (l’emplacement des points lumineux et les points de commandes).

Figure1 Figure2

C.
Projet d’éclairage 2
Leçon 10

1. Principe d’un montage simple allumage :

Le montage simple allumage permet de commander d’un seul endroit une (figure 1) ou plusieurs
lampes (figure 2).

Il comporte un interrupteur simple allumage, une lampe et des fils de connexion.

2. Les éléments d’un circuit simple allumage  :

Symbole plan architectural Symbole schéma développé

Lampe

Interrupteur simple
allumage

Fusible

Projet d’éclairage 3
