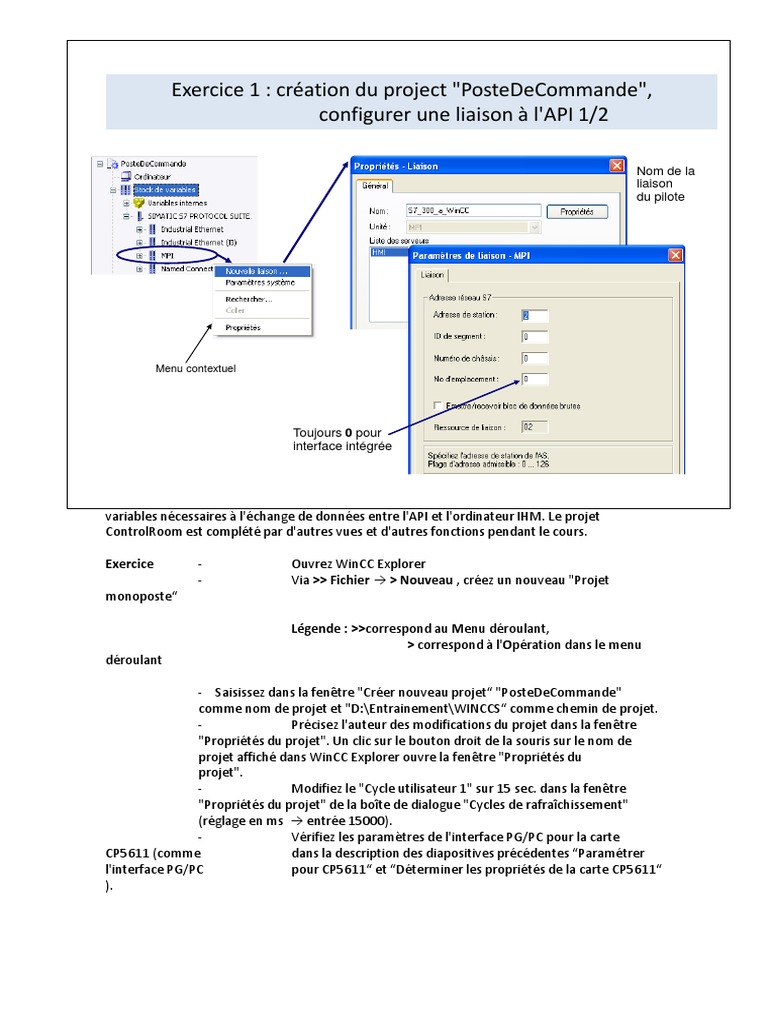

Exercice 1 : création du project "PosteDeCommande",

configurer une liaison à l'API 1/2

Nom de la
liaison
du pilote

Menu contextuel

Toujours 0 pour
interface intégrée

Objectif Créer un nouveau projet avec WinCC Explorer et déterminer les liaisons et les
variables nécessaires à l'échange de données entre l'API et l'ordinateur IHM. Le projet
ControlRoom est complété par d'autres vues et d'autres fonctions pendant le cours.

Exercice - Ouvrez WinCC Explorer

- Via >> Fichier  > Nouveau , créez un nouveau "Projet
monoposte“

Légende : >>correspond au Menu déroulant,

> correspond à l'Opération dans le menu
déroulant

- Saisissez dans la fenêtre "Créer nouveau projet“ "PosteDeCommande"

comme nom de projet et "D:\Entrainement\WINCCS“ comme chemin de projet.
- Précisez l'auteur des modifications du projet dans la fenêtre
"Propriétés du projet". Un clic sur le bouton droit de la souris sur le nom de
projet affiché dans WinCC Explorer ouvre la fenêtre "Propriétés du
projet".
- Modifiez le "Cycle utilisateur 1" sur 15 sec. dans la fenêtre
"Propriétés du projet" de la boîte de dialogue "Cycles de rafraîchissement"
(réglage en ms  entrée 15000).
- Vérifiez les paramètres de l'interface PG/PC pour la carte
CP5611 (comme dans la description des diapositives précédentes “Paramétrer
l'interface PG/PC pour CP5611“ et “Déterminer les propriétés de la carte CP5611“
).
 Exercice 1 : création du projet « PosteDeCommande",
configurer une liaison à l'API 2/2

Nom de la
liaison
du pilote

Menu contextuel

Toujours 0 pour
interface intégrée

Suite de l'exercice

- Sélectionnez le pilote de communication

(SIMATIC S7 PROTOCOL SUITE)
- Configurez les propriété de la liaison „MPI“ (cf. figure ci-dessus)
avec le nom "S7_300_a_WinCC“ ainsi que les paramètres de liaison affichés
à ce niveau.
- Ouvrez les paramètres système de la liaison "MPI“ en cliquant
avec
le bouton droit de la souris sur l'icône MPI et en cliquant ensuite sur les
paramètres système dans le menu contextuel.
- Ouvrez l'onglet "Unité" dans la boîte de dialogue des
"Paramètres système – MPI".
Sélectionnez CP5611(MPI) dans le champ "Nom d'unité logique" de cette boîte
de dialogue. Les détails de ces étapes de configuration se trouvent sur les
diapositives précédentes "Choisir le pilote de communication pour la
liaison 1/2 et 2/2“
- Sélectionnez le mode Plein écran dans les "Propriétés de
l'ordinateur" de la boîte de dialogue "Graphics Runtime". Un double-clic sur le nom
de l'ordinateur
affiché dans WinCC Explorer ouvre la fenêtre "Propriétés de l'ordinateur".

Nota Dans le nom du projet, la distinction est faite entre les majuscules et les
minuscules.

Caractères interdits . , ; : ! ? " ' + = / \ @ * [ ] { } < > espace

 Exercice 2 : configurer des variables de process
et des groupes de variables

Configurer des groupes de variables

Nom du 1er groupe : Image_du_moteur

Nom du 2e groupe : Installation_de_remplissage
Nom du 3e groupe : S_points_de_mesure
Nom du 4e groupe : Evenements_d_alarme

Configurer les variables de process

Nom Type de données Adresse

P_alarme0 Variable binaire DB1.DBX16.2

P_alarme1 Variable binaire DB1.DBX20.2
P_alarme_analogique Valeur 16 bits non signée DB1.DBW22

S_ChargeDeCPU virgule flottante à 32 bits Canal d'infos système

S_RAM_libre virgule flottante à 32 bits Canal d'infos système

Niv_Cuve1_IB0 Valeur 8 bits non signée DB100.DBB0

Niv_Cuve2_QB5 Valeur 8 bits non signée DB100.DBB5

P_ConsigneDeVitesse Valeur 16 bits signée DB1.DBW0

P_VitesseReelle Valeur 16 bits signée DB1.DBW18
P_MarcheArret Variable binaire DB1.DBX14.0
P_ConsigneDeSens Variable binaire DB1.DBX14.1

Objectif Configuration pour liaison de variable SIMATIC S7, créer variables

Exercice - Ouvrez WinCC Explorer
- Ouvrez via >> Fichier  > Dernier fichier le projet
"PosteDeCommande“
Légende >> correspond au Menu déroulant, > correspond à l'Opération dans
le menu déroulant
- Ouvrez dans le projet WinCC ouvert et le Stock de variables
SIMATIC S7 Protocol Suite
- Ouvrez la liaison "Programme S7“ sous "MPI“
- Créez via le "Nouveau groupe“ (clic droit de la souris sur le nom de
liaison) le groupe de variables "Installation de remplissage"
- Créez via la "Nouvelle variable“ (clic droit de la souris sur le nom de
groupe de variables) dans le groupe de variables "Installation de remplissage" les deux
variables Niv_Cuve1_EB0 et Niv_Cuve2_AB5. Créez également les quatre
variables pour le groupe "Vue de moteur" ainsi que les trois variables pour le
groupe "Evénements d'alarme".
Résultat Pour la dynamisation, les variables de process que vous avez configurées peuvent être à
présent liées à des objets (configurer une action).
Excel Dans Excel, par exemple, de grandes quantités de variables peuvent être créées et mises
à jour très facilement et efficacement. On obtient une structure fixe du nom de variable composé
dans Excel en effectuant l'exportation au moyen de WinCC->Tools->"Tag Export Import".
Cette liste de variables créée dans Excel peut être ensuite réimportée dans WinCC avec le même
programme. Cet outil se trouve sur votre CD WinCC et doit être installé auparavant.
Excel 2000, Excel XP, Excel 2003 SP3
Il est possible d'installer un outil de configuration (Add-in pour Excel) depuis le DVD de WinCC afin de
configurer avec Excel de grandes quantités de données pour les liaisons, variables, structures, alarmes,
variables d'archive, etc.
Cette table Excel s'exécute aussi sur les ordinateurs non WinCC.
 Exercice 3 : configurer variables et groupes
de canaux d'infos système 1/3
Configurer des groupes de variables

Nom du 1er groupe : Image_du_moteur

Nom du 2e groupe : Installation_de_remplissage
Nom du 3e groupe : S_points_de_mesure
Nom du 4e groupe : Evenements_d_alarme

Configurer les variables du canal d'infos système

Nom Type de données Adresse

P_alarme0 Variable binaire DB1.DBX16.2

P_alarme1 Variable binaire DB1.DBX20.2
P_alarme_analogique Valeur 16 bits non signée DB1.DBW22

S_ChargeDeCPU virgule flottante à 32 bits Canal d'infos système

S_RAM_libre virgule flottante à 32 bits Canal d'infos système

Niv_Cuve1_IB0 Valeur 8 bits non signée DB100.DBB0

Niv_Cuve2_QB5 Valeur 8 bits non signée DB100.DBB5

P_ConsigneDeVitesse Valeur 16 bits signée DB1.DBW0

P_VitesseReele Valeur 16 bits signée DB1.DBW18
P_MarcheArret Binaire DB1.DBX14.0
P_ConsigneDeSens Variable binaire DB1.DBX14.1

Objectif Configuration pour liaison de variable SIMATIC S7, créer variables

Exercice - Ouvrez WinCC Explorer
- Ouvrez via >> Fichier  > Dernier fichier le projet
"PosteDeCommande“
Légende: >> correspond au Menu déroulant,
> correspond à l'Opération dans le menu déroulant
- Ouvrez dans le projet WinCC ouvert et le Stock de variables
SIMATIC S7 Protocol Suite
- Ouvrez la liaison "Programme S7“ sous "MPI“
- Créez via le "Nouveau groupe“ (clic droit de la souris sur le nom de
liaison) le groupe de variables "Installation de remplissage"
- Créez via la "Nouvelle variable“ (clic droit de la souris sur le nom de
groupe de variables) dans le groupe de variables "Installation de remplissage" les deux
variables Niv_Cuve1_EB0 et Niv_Cuve2_AB5. Créez également les quatre
variables pour le groupe "Vue de moteur" ainsi que les trois variables pour le
groupe "Evénements d'alarme".
Résultat Pour la dynamisation, les variables de process que vous avez configurées peuvent être à
présent liées à des objets (configurer une action).
Excel Dans Excel, par exemple, de grandes quantités de variables peuvent être créées et mises
à jour très facilement et efficacement. On obtient une structure fixe du nom de variable composé dans
Excel en effectuant l'exportation au moyen de WinCC->Tools->"Tag Export Import". Cette liste de
variables créée dans Excel peut être ensuite réimportée dans WinCC avec le même programme. Cet outil
se trouve sur votre CD WinCC et doit être installé auparavant.
Excel 2000, Excel XP, Excel 2003 SP3
Il est possible d'installer un outil de configuration (Add-in pour Excel) depuis le DVD de WinCC afin de
configurer avec Excel de grandes quantités de données pour les liaisons, variables, structures, alarmes,
variables d'archive, etc.
Cette table Excel s'exécute aussi sur les ordinateurs non WinCC.
 Exercice 3 : configurer variables et groupes
de canaux d'infos système 2/3

Nota Chaque variable éditée appartient aux variables internes.

 Exercice 3 : configurer variables et groupes
de canaux d'infos système 3/3

Nota Chaque variable éditée appartient aux variables internes.

 Exercice 4 : configurer des variables internes et
des groupes de variables
Configurer des groupes de variables

Nom du 1er groupe : I_points_de_mesure

Nom du 2e groupe : I_evenements_d_alarme

Configurer variables

Nom Type de données

Evenement1 Valeur 8 bits non signée

Courbe_1 Valeur 16 bits signée

IVar_ Mes Valeur 16 bits signée

Objectif Créer des groupes de variables (comme dans l'exemple ci-dessus) avec les
variables internes correspondantes dans le groupe.

Exercice - Ouvrez WinCC Explorer

- Ouvrez via >> Fichier  > Dernier fichier, le projet
"PosteDeCommande"
- Ouvrez dans le projet WinCC ouvert et le Stock de
variables
- Créez via le "Nouveau groupe“ (clic droit de la souris sur
les Variables internes) le groupe de variables "I_Points de mesure“
- Créez via la "Nouvelle variable“ (clic droit de la souris sur
nom du groupe de variables "I_Points de mesure“) dans le groupe de
variables "I_points de mesure“ la variable "Courbe _1" du type de données
"Valeur 16 bits signée" et la variable "Ivar_mesure" du type de données "Valeur 16
bits signée".

- Exécutez également les étapes de configuration pour le

groupe de variables "I_Evenements_d_alarme" et créez-y la variable
"Evenement1".

Résultat Pour la dynamisation, les variables internes que vous avez configurées
peuvent être à présent liées à des objets (configurer une action).
