ISTA NTIC SIDI YOUSSEF BEN ALI MARRAKECH TRI 1

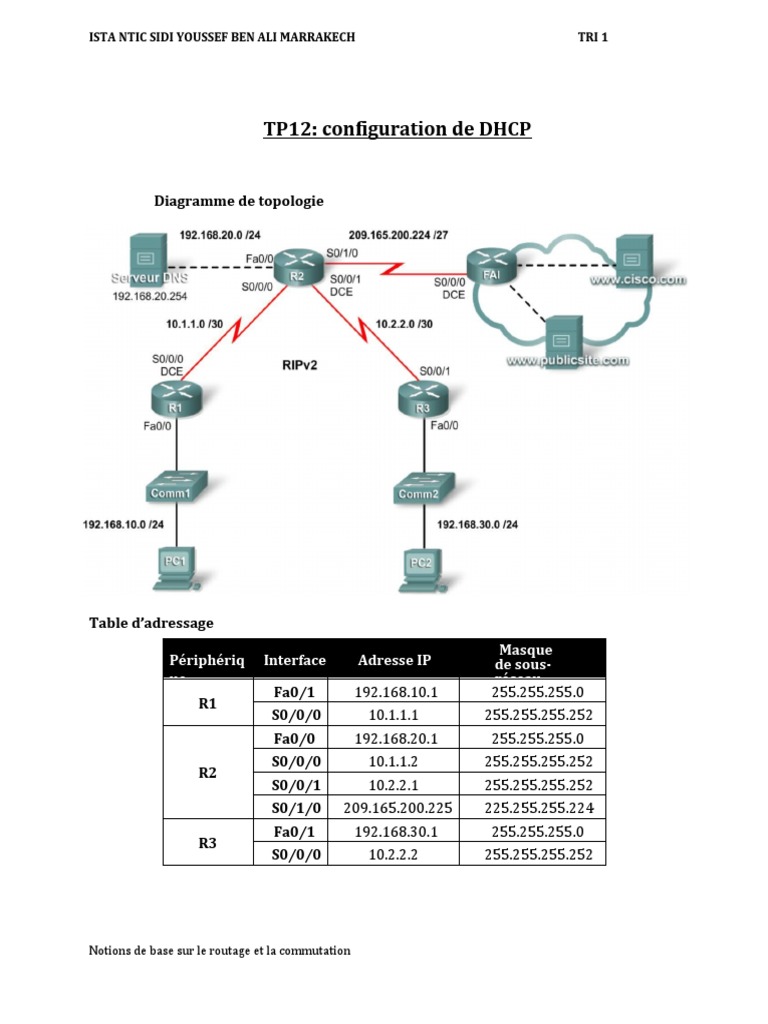

TP12: configuration de DHCP

Diagramme de topologie

Table d’adressage
Masque
Périphériq Interface Adresse IP de sous-
ue réseau
Fa0/1 192.168.10.1 255.255.255.0
R1
S0/0/0 10.1.1.1 255.255.255.252
Fa0/0 192.168.20.1 255.255.255.0
S0/0/0 10.1.1.2 255.255.255.252
R2
S0/0/1 10.2.2.1 255.255.255.252
S0/1/0 209.165.200.225 225.255.255.224
Fa0/1 192.168.30.1 255.255.255.0
R3
S0/0/0 10.2.2.2 255.255.255.252

Notions de base sur le routage et la commutation

Objectifs pédagogiques
 Configurer des routeurs
 Vérifier que des PC sont automatiquement configurés avec des informations
d’adressage
 Configurer un serveur DNS avec des valeurs DNS
 Tester la connectivité des PC à des noms de domaine

Présentation
Le protocole DHCP attribue dynamiquement des adresses IP et d’autres informations
importantes de configuration réseau. Les routeurs Cisco peuvent utiliser en option le
jeu de fonctions IOS de Cisco, comme serveur DHCP complet. Par défaut, il concède des
configurations pendant 24 heures. Au cours de cet exercice, vous allez configurer des
services DHCP sur un routeur et tester votre configuration.

Partie 1: Création du réseau et configuration des paramètres de base du

périphérique
Dans la Partie 1, vous allez configurer la topologie du réseau et les routeurs et les
commutateurs avec des paramètres de base, tels que des mots de passe et des adresses IP.
Vous configurerez également les paramètres IP pour les PC de la topologie.
Étape 1: Câblez le réseau conformément à la topologie.
Étape 2: Initialisez et redémarrez les routeurs et les commutateurs.
Étape 3: Configurez les paramètres de base pour chaque routeur.
a. Désactivez la recherche DNS.
b. Configurez le nom du périphérique conformément à la topologie.
c. Attribuez class comme mot de passe chiffré du mode d'exécution privilégié.
d. Attribuez cisco comme mots de passe de console et vty.
e. Configurez logging synchronous pour empêcher les messages de console d'interrompre
la commande.
f. Configurez les adresses IP de toutes les interfaces de routeur conformément à la table
d'adressage.
g. Configurez l'interface DCE série sur R1, R2 et FAI avec une fréquence d'horloge de
128000.
h. Configure RIPv2 sur R1 et R3.
------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------
 ------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------
i. Configurez le protocole RIPv2 ainsi qu'une route par défaut vers ISP sur R2.
------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------
-----------------
j. Configurez une route statique récapitulative sur ISP permettant d'atteindre les réseaux
des routeurs R1, R2 et R3.
------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------
k. Copiez la configuration en cours en tant que configuration initiale.
------------------------------------------------------------------------------------------------------------------
-----------------------------
Étape 4: Vérifiez la connectivité du réseau entre les routeurs.
En cas d'échec de requêtes ping entre des routeurs, corrigez les erreurs avant de passer à
l'étape suivante. Utilisez show ip route et show ip interface brief pour rechercher
d'éventuels problèmes.
Étape 5: Vérifiez que les PC hôtes sont configurés pour DHCP.
Partie 2: Configuration d'un serveur DHCPv4 et d'un agent de relais DHCP
Pour attribuer automatiquement des informations d'adresse sur le réseau, vous allez
configurer R2 en tant que serveur DHCPv4 et R1 en tant qu'agent de relais DHCP.
Étape 1: Configurez les paramètres du serveur DHCPv4 sur le routeur R2.
Tâche 1. Configuration du pool d’adresses pour LAN du R1
a. Excluez les 9 premières adresses dans le LAN de R1 commençant par .1
b. Définissez le pool d’adresses à partir duquel DHCP attribue des adresses à des
clients DHCP sur le réseau local de R1. Les adresses disponibles sont toutes des
adresses du réseau 192.168.10.0, sauf celles qui ont été exclues à la tâ che 1.a.
c. nommez le pool d’adresses R1LAN. Précisez le pool d’adresses, la passerelle
par défaut, une durée de bail de 2 jours et le serveur DNS qui sont attribués à
chaque périphérique client ayant besoin d’un service DHCP.
------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------
Tâche 2. Configuration du pool d’adresses pour LAN du R3
a. Excluez les 9 premières adresses dans le LAN de R3 commençant par .1
b. Définissez le pool d’adresses à partir duquel DHCP attribue des adresses à des
clients DHCP sur le réseau local de R1. Les adresses disponibles sont toutes des
adresses du réseau 192.168.30.0, sauf celles qui ont été exclues à la tâche 2.a.
c. nommez le pool d’adresses R3LAN. Précisez le pool d’adresses, la passerelle
par défaut, une durée de bail de 2 jours et le serveur DNS qui sont attribués à
chaque périphérique client ayant besoin d’un service DHCP.
Étape 2: Configurez R1et R3 en tant qu'agent de relais DHCP.
a. Configurez les adresses IP Helper sur R1 de telle sorte que toutes les requêtes DHCP
du réseau local de R1 soient transférées vers le serveur DHCP de
R2.-----------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------
---------------------------
b. Configurez les adresses IP Helper sur R3 de telle sorte que toutes les requêtes DHCP
du réseau local de R3soient transférées vers le serveur DHCP de
R2.-----------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------
---------------------------
Partie 3: vérification de la configuration automatique des PC
Étape 1. Configuration de PC1 et de PC3 pour la configuration DHCP
Dans l’onglet Desktop de chaque PC, cliquez sur IP Configuration puis sélectionnez DHCP.
Les informations concernant la configuration IP se mettent immédiatement à jour.
Étape 2. Vérification du fonctionnement de DHCP sur le routeur R2

a. Sur R2, exécutez la commande show ip dhcp binding pour afficher les adresses DHCP
louées. En plus des adresses IP qui ont été louées, quelles autres informations utiles
d'identification client peut-on trouver dans le résultat ?
---------------------------------------------------------------------------------------------------------------
 ---------------------------------------------------------------------------------------------------------------
---------------------------------------
b. Sur R2, exécutez la commande show ip dhcp server statistics pour afficher les
statistiques et les messages des pools DHCP. Combien de types de messages DHCP sont
répertoriés dans le résultat ?
---------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------
c. Sur R2, exécutez la commande show ip dhcp pool pour afficher les paramètres de
pool DHCP. Dans le résultat de la commande show ip dhcp pool, à quoi se réfère l'index
en cours ?
---------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------
d. Sur R2, exécutez la commande show run | section dhcp pour afficher la configuration
DHCP dans la configuration en cours.
e. Sur R2, exécutez la commande show run interface pour les interfaces G0/0 et G0/1 en
vue d'afficher la configuration du relais DHCP dans la configuration en cours.
Partie4: configuration d’un serveur DNS avec des valeurs DNS
Étape 1. Configuration du serveur DNS
Pour configurer le système DNS sur le serveur DNS, cliquez sur le bouton DNS dans l’onglet
Config. Assurez-vous que le système DNS soit actif puis saisissez les valeurs DNS suivantes :
 www.cisco.com 209.165.201.30
 www.publicsite.com 209.165.201.158
Étape 2.test de la connectivité des PC aux noms de domaine
a. Vérification de la connexion de PC1 à des serveurs en utilisant le nom de
domaine
Sur PC1, ouvrez le navigateur Web et saisissez www.cisco.com sur la ligne d’adresse. La
page Web doit s’afficher.
b. Vérification de la connexion de PC3 à des serveurs en utilisant le nom de
domaine
Sur PC3, ouvrez le navigateur Web et saisissez www.publicsite.com sur la ligne d’adresse.
La page Web doit s’afficher.
