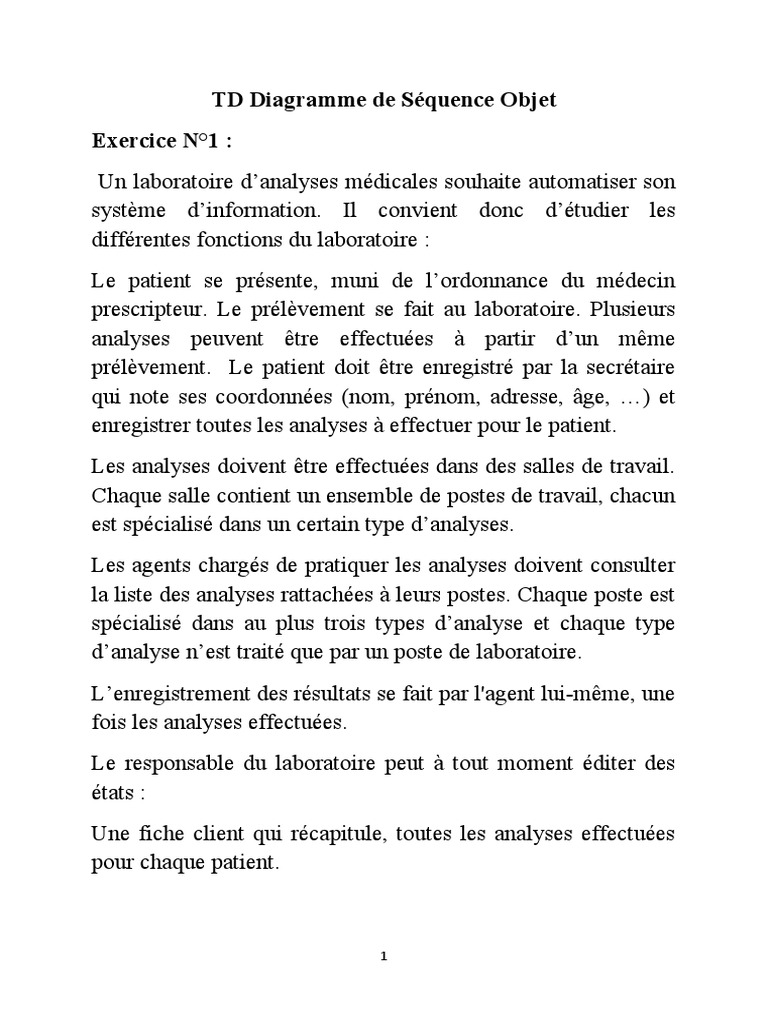

TD Diagramme de Séquence Objet

Exercice N°1 :
Un laboratoire d’analyses médicales souhaite automatiser son
système d’information. Il convient donc d’étudier les
différentes fonctions du laboratoire :
Le patient se présente, muni de l’ordonnance du médecin
prescripteur. Le prélèvement se fait au laboratoire. Plusieurs
analyses peuvent être effectuées à partir d’un même
prélèvement. Le patient doit être enregistré par la secrétaire
qui note ses coordonnées (nom, prénom, adresse, âge, …) et
enregistrer toutes les analyses à effectuer pour le patient.
Les analyses doivent être effectuées dans des salles de travail.
Chaque salle contient un ensemble de postes de travail, chacun
est spécialisé dans un certain type d’analyses.
Les agents chargés de pratiquer les analyses doivent consulter
la liste des analyses rattachées à leurs postes. Chaque poste est
spécialisé dans au plus trois types d’analyse et chaque type
d’analyse n’est traité que par un poste de laboratoire.
L’enregistrement des résultats se fait par l'agent lui-même, une
fois les analyses effectuées.
Le responsable du laboratoire peut à tout moment éditer des
états :
Une fiche client qui récapitule, toutes les analyses effectuées
pour chaque patient.

1
Une fiche de poste qui indique, toutes les analyses effectuées
au niveau de chacun des postes de travail d’une salle.
La caisse ne peut éditer la facture que lorsque les résultats
d’analyse sont saisis. Sur chaque facture doit figurer la totalité
des analyses demandées. Chaque type d’analyse est repéré par
trois valeurs : le résultat de l’analyse et deux valeurs
représentant les limites physiologiques (minimum et
maximum), ainsi que le montant.
C’est au niveau de la caisse que s’effectuent également les
payements de factures.

Travail à faire :
1- Donner le diagramme de cas d’utilisation détaillé.
2- Donner le diagramme de classes (entités, contrôle et
interfaces utilisateurs), ainsi que le diagramme de
séquences relatifs au cas d’utilisation « enregistrer
résultat d’analyse ». selon l'interface suivante :

2
 NB : Traiter uniquement le scénario de base relatif à la
description suivante :
 L’agent saisit le code du patient.
 Le système affiche le nom du patient, téléphone, adresse.
 L’agent sélectionne dans la liste le type d'analyse et saisit
le résultat.
 L’agent clique sur enregistrer résultat.
 Le système enregistre les données.

Exercice N°2:
Etablir le diagramme de classes du cas d’utilisation «annuler
réservation» , ainsi que le diagramme de séquences selon
l’interface utilisateur suivante :

NB : Il faut traiter uniquement le scénario suivant :

 L’agent saisit le numéro de la réservation.
 Le système affiche toutes les informations (nom et
prénom, num vol, date du vol, aéroports de départ et
d’arrivée, etc.).

3
 L’agent clique sur le bouton « annuler réservation ».
 Le système supprime la réservation.
