Ecole Nationale des Sciences Appliquées MATIERE : Traitement des signaux et systèmes

NIVEAU : 1ere Année ISIC ENSEIGNANT : Dr. M. Fertat

ANNEE : 2017/2018

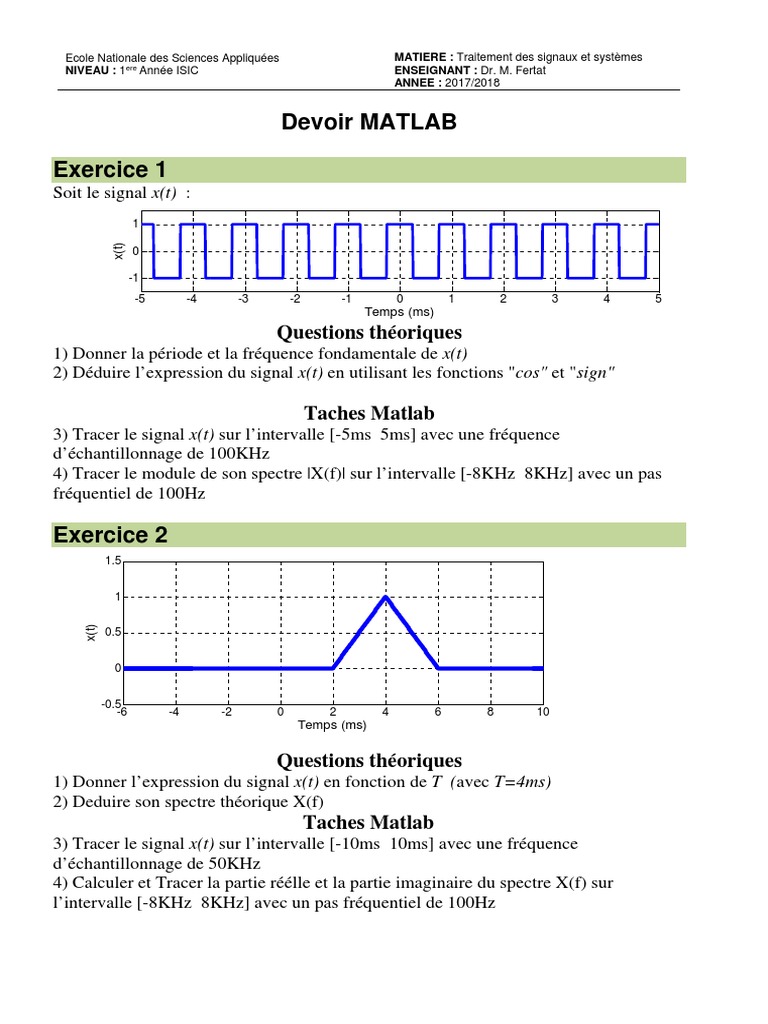

Devoir MATLAB

Exercice 1
Soit le signal x(t) :
1
x(t)

-1
-5 -4 -3 -2 -1 0 1 2 3 4 5
Temps (ms)
Questions théoriques
1) Donner la période et la fréquence fondamentale de x(t)
2) Déduire l’expression du signal x(t) en utilisant les fonctions "cos" et "sign"

Taches Matlab
3) Tracer le signal x(t) sur l’intervalle [-5ms 5ms] avec une fréquence
d’échantillonnage de 100KHz
4) Tracer le module de son spectre |X(f)| sur l’intervalle [-8KHz 8KHz] avec un pas
fréquentiel de 100Hz

Exercice 2
1.5

1
x(t)

0.5

-0.5
-6 -4 -2 0 2 4 6 8 10
Temps (ms)

Questions théoriques
1) Donner l’expression du signal x(t) en fonction de T (avec T=4ms)
2) Deduire son spectre théorique X(f)
Taches Matlab
3) Tracer le signal x(t) sur l’intervalle [-10ms 10ms] avec une fréquence
d’échantillonnage de 50KHz
4) Calculer et Tracer la partie réélle et la partie imaginaire du spectre X(f) sur
l’intervalle [-8KHz 8KHz] avec un pas fréquentiel de 100Hz
Exercice 3
Soit le signal c(t) :
c(t)
vo-

-5T -3T -T 0 T 3T 5T t

Questions théoriques
1) Donner l’expression de c(t) en utilisant la fonction "rect"
2) Donner l’expression du spectre théorique Ct(f) de c(t)
3) Calculer l’énergie théorique Et de c(t)

Taches Matlab
Pour T=1ms et V0=12.
4) Tracer le signal c(t) sur l’intervalle d’observation [-5ms 5ms] avec une fréquence
d’échantillonnage fs=250KHz.
5) Tracer sur une même figure la partie réelle et la partie imaginaire du spectre
théorique Ct(f) sur l’intervalle [-2KHz 2KHz] avec un pas fréquentiel de 10Hz.
Interpréter les résultats.
6) Calculer numériquement l’énergie En du signal c(t) et comparer la avec
l’énergie théorique Et. Interpréter le résultat.
7) Calculer numériquement l’énergie dans le domaine fréquentiel Ef et vérifier le
théorème de Parseval. Interpréter le resultat.

---------------------------------
Instructions importantes
- Chaque exercice doit être programmé dans un script à part.
- Rédiger un rapport en y insérant les réponses aux questions, les figures, les scripts
Matlab de chaque partie, et surtout les interprétations correspondantes.
- Envoyer votre rapport (format .pdf) ainsi que vos m-files (Fichiers Matlab) à
l’adresse ensaj.fertat@gmail.com avant le Mercredi 20 Décembre 2017 à 23h00.
L’objet de votre email doit être sous la forme suivante : "ISIC1 - Nom1 - Nom2."
(Exemple : ISIC1 - MARZOUK - ESSALMI).
- Déposer le rapport imprimé avant le Vendredi 22 Décembre à 10h30 à l’ENSAJ.
- Les critères d’évaluation de votre devoir sont : la date d’envoi de votre rapport, la
pertinence des interprétations, la qualité de vos figures et de vos scripts et le
respect des instructions.
- Travailler en binômes (pas de trinôme !)
- Important : Deux rapports copiés ou présentant des similitudes auront tous les
deux la note zéro.
