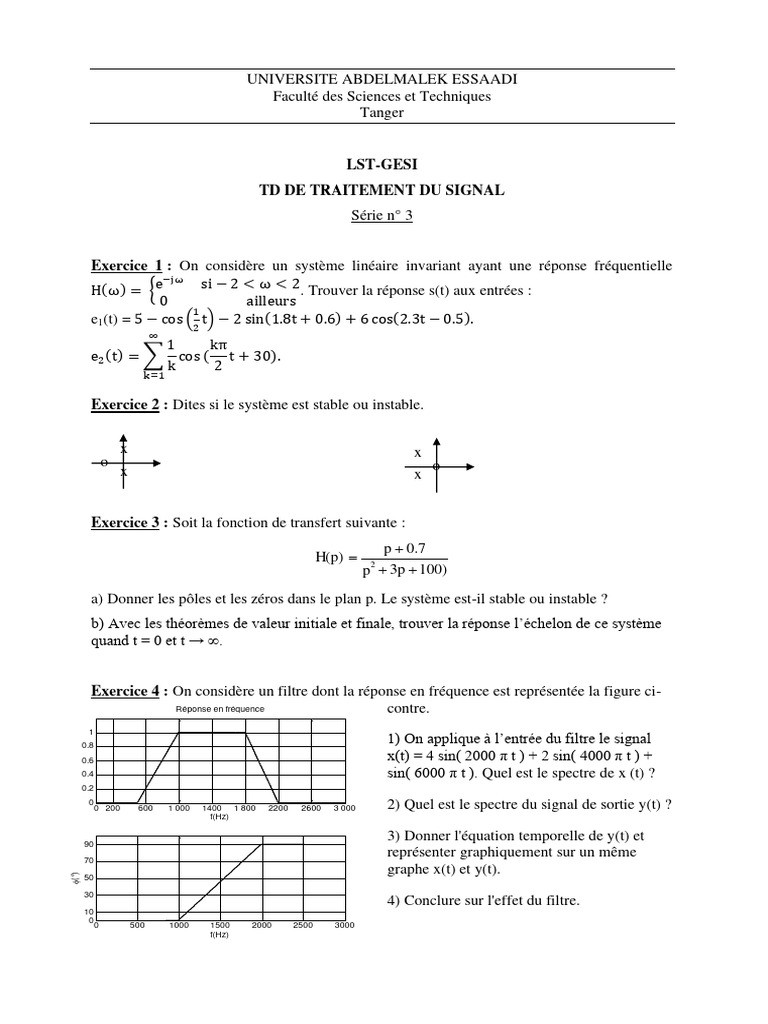

UNIVERSITE ABDELMALEK ESSAADI

Faculté des Sciences et Techniques

Tanger

LST-GESI
TD DE TRAITEMENT DU SIGNAL
Série n° 3

Exercice 1 : On considère un système linéaire invariant ayant une réponse fréquentielle

−jω
H(ω) = {e si − 2 < ω < 2. Trouver la réponse s(t) aux entrées :
0 ailleurs
1
e1(t) = 5 − cos (2 t) − 2 sin(1.8t + 0.6) + 6 cos(2.3t − 0.5).
∞
1 kπ
e2 (t) = ∑ cos ( t + 30).
k 2
k=1

Exercice 2 : Dites si le système est stable ou instable.

x x
o o
x x

Exercice 3 : Soit la fonction de transfert suivante :

p + 0.7
H(p) =
p + 3p + 100)
2

a) Donner les pôles et les zéros dans le plan p. Le système est-il stable ou instable ?
b) Avec les théorèmes de valeur initiale et finale, trouver la réponse l’échelon de ce système
quand t = 0 et t → ∞.

Exercice 4 : On considère un filtre dont la réponse en fréquence est représentée la figure ci-
Réponse en fréquence contre.
1
0.8
1) On applique à l’entrée du filtre le signal
0.6 x(t) = 4 sin( 2000 π t ) + 2 sin( 4000 π t ) +
0.4 sin( 6000 π t ). Quel est le spectre de x (t) ?
0.2
0
0 200 600 1 000 1400 1 800 2200 2600 3 000 2) Quel est le spectre du signal de sortie y(t) ?
f(Hz)

90
3) Donner l'équation temporelle de y(t) et
70
représenter graphiquement sur un même
graphe x(t) et y(t).
(°)

50

30
4) Conclure sur l'effet du filtre.
10
0
0 500 1000 1500 2000 2500 3000
f(Hz)
Exercice 5 : Pour éliminer certaines composantes fréquentielles d'un signal x(t), on utilise le
système représenté à la figure suivante.
x(t) + y(t) 1) Trouver la réponse fréquentielle H(f) du système.
2) Déterminer la plus petite valeur possible du retard τ
permettant d'éliminer la fréquence 60 Hz de x(t). Pour
Retard τ cette valeur de τ, quelles sont les autres composantes
fréquentielles éliminées par le système?
3) Dans la suite, on considère que τ a la valeur trouvée à la question 2 et que la transformée
de Fourier X(f) de x(t) est définie par X(f) = u(f + 60) − u(f − 60).
a) Calculer l'énergie totale de x(t).
b) Calculer la densité spectrale d'énergie de y(t). En déduire l'énergie totale de y(t).

Exercice 6 : On souhaite réaliser un système de cryptage du son pour un signal de spectre

borné, il s’agit de permuter la partie positive et la partie négative du spectre, comme indiqué
sur la figure suivante. Le son devient alors incompréhensible et peut être décrypté par
l’opération inverse.

lXperm(f)l
lX(f)l

-fmax f fmax -fmax f fmax

Spectre d’amplitude du signal original Spectre d’amplitude du signal crypté

a) En multipliant le signal par une sinusoïde puis en filtrant le résultat par un filtre passe-bas,
on peut réaliser la permutation fréquentielle représentée sur la figure ci-dessus. Expliquer
comment, en illustrant par des figures.
b) Comment alors décrypter le son ?
