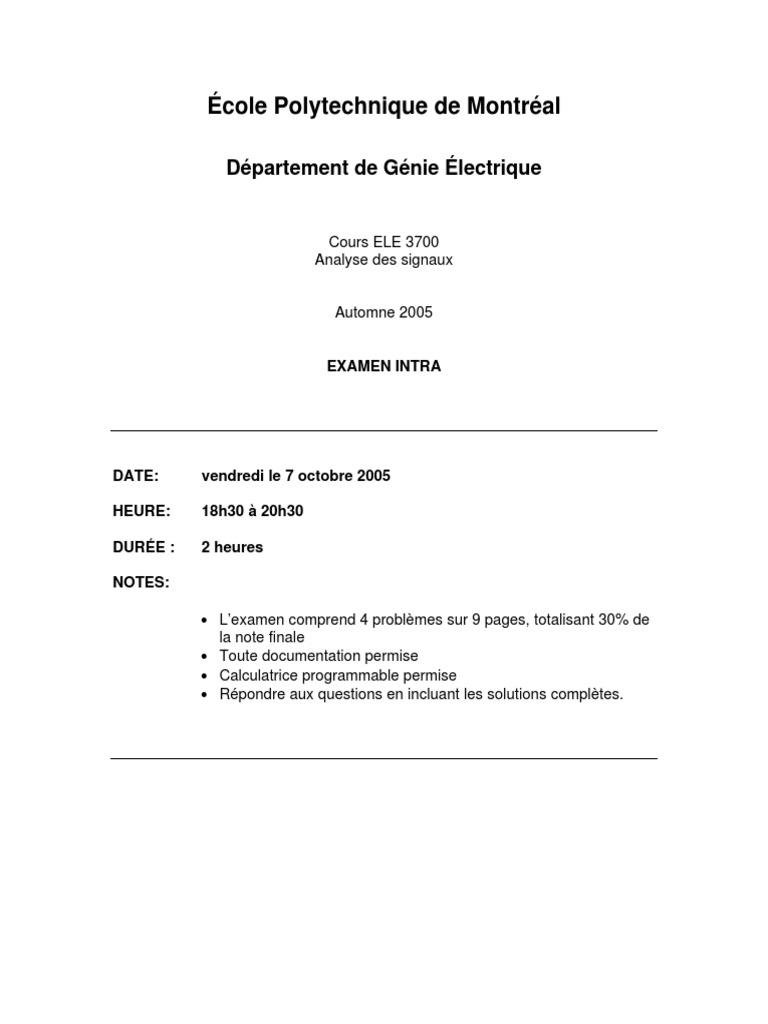

École Polytechnique de Montréal

Département de Génie Électrique

Cours ELE 3700

Analyse des signaux

Automne 2005

EXAMEN INTRA

DATE: vendredi le 7 octobre 2005

HEURE: 18h30 à 20h30

DURÉE : 2 heures

NOTES:

• L’examen comprend 4 problèmes sur 9 pages, totalisant 30% de

la note finale
• Toute documentation permise
• Calculatrice programmable permise
• Répondre aux questions en incluant les solutions complètes.
Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 2 sur 9

Problème 1
Soit le signal x(t ) défini sur la figure 1 :

Figure 1 : signal x(t)

1. Déterminer la période du signal x (t ) .

2. Tracer soigneusement le schéma de la dérivée première et seconde du signal x (t ) .

3. Calculer les coefficients de la série de Fourier exponentielle X n'' de la dérivée

seconde de x (t ) . En déduire X n' les coefficients de la série de Fourier

exponentielle de la dérivée première de x (t ) , puis Xn les coefficients de la série

de Fourier du signal x (t ) . L’intervalle d’analyse est de longueur 4.

4. Le signal x(t ) traverse un système dont la fonction de transfert est donnée par

H ( s ) = e−3s selon la figure 2. Donner les coefficients de la série de Fourier

exponentielle Yn de signal y (t ) .

Figure 2 : schéma du système

Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 3 sur 9

Problème 2

Soit le signal v0 (t ) définie par

v0 (t ) = e −2t [u (t ) − u (t − 1) ]
À partir de v0 (t ) , on construit le signal v (t ) par une convolution avec un peigne
d’impulsion causal :
∞
v(t ) = v0 (t ) ∗ ∑ δ (t − n)
n =0

1. Dessiner l’allure du signal v0 (t ) , puis celle du signal v (t ) .

2. En utilisant la dérivée de v0 (t ) , trouver la transformée de Laplace V0 ( s)

de v0 (t ) . Donner son domaine (région) de convergence.

3. En utilisant une intégration directe, retrouver la transformée de LaplaceV0 ( s ) .

4. La transformée de Fourier V0 (ω ) de v0 (t ) existe-elle. Si oui donner son

expression. Sinon justifier votre réponse.
5. En utilisantV0 ( s ) , évaluer la transformée de LaplaceV ( s ) de v (t ) . Donner son

domaine (région) de convergence.

Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 4 sur 9

Problème 3

Un système linéaire et invariant dans le temps a une réponse à l’impulsion, h1(t) .On

dénote par H1(s) la transformée de Laplace de h1(t) . La réponse à l’impulsion, h1(t) est

donnée par l’expression suivante :

−β1t
h1(t) = e−3tu(t) + e cos(ωot)u(t)

où ωo = 4 rad/s et où β1 est une valeur réelle positive ou négative. Trois cas sont

considérés : β1 = 1, β1 = 4 et β1 = -1.

1) Dites de quel type de signal (de gauche, de droite, …) il s’agit en justifiant votre
réponse.

2) Sans faire l’usage de tables de transformées et en effectuant tous les calculs

nécessaires, trouver la transformée de Laplace, H1(s), de la réponse à l’impulsion
h1(t) . Dans le plan complexe et considérant les trois valeurs possibles de β1
indiquer clairement toutes les possibilités des pôles et des zéros de H1(s) ainsi que
les régions de convergence possibles correspondantes.

3) Pour quelles valeurs de β1 la réponse à l’impulsion h1(t) admet une transformée

de Fourier. Justifier votre réponse.

4) Pour toutes les valeurs de β1 obtenu en 3) et uniquement à partir du résultat

obtenu en 2) déduire les transformées de Fourier correspondantes de h1(t) .

5) Répéter les questions 1) à 4) pour la réponse à l’impulsion h2(t) suivantes :

−3 t −β 2 t
h2(t) = e u(t) − e cos(ωot)u(−t)
Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 5 sur 9

Problème 4
−at
Soit la réponse à l’impulsion h(t) = e u(t) , a > 0 d’un filtre. On applique à l’entrée

de ce filtre un signal x(t) et la sortie du filtre est y(t) .

1) Pour les différentes entrées x(t) ci-dessous, en utilisant l’intégrale de convolution,

évaluez et tracez la sortie, y(t) , du filtre.

a) x(t) = δ(t − τ 0)

b) x(t) = u(t)

c) x(t) = u(t) − u(t − T)

2) Répéter la question 1) en utilisant la transformée de Laplace.

3) Pour le signal x(t) = u(t) − u(t − T) , déterminer la fonction de corrélation

Rxh(t) .
Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 6 sur 9

Annexe : Tables de transformée de Laplace et Fourier

Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 7 sur 9
Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 8 sur 9
Analyse des signaux ELE3700 Examen Intra – Automne 2005 Page 9 sur 9
