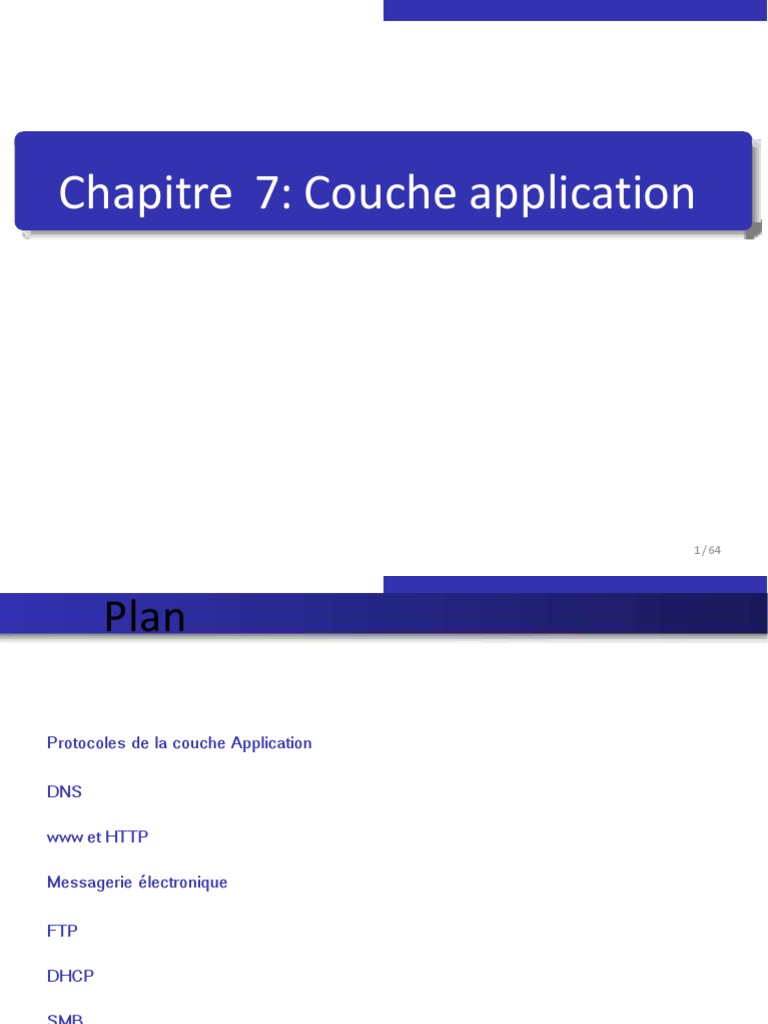

Chapitre 7: Couche application

1 /64
 Plan

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

DHCP

SMB

Telnet

2 /64
On vit dans un monde en réseau

3 / 64
On vit dans un monde en réseau

4 / 64
On vit dans un monde en réseau

5 / 64
On vit dans un monde en réseau

6 / 64
Exemples de services et règles (protocoles) associés

7 / 64
Exemple d’envoie d’un msg à travers un réseau

8 / 64
Architecture réseaux : Tolérance aux pannes

9 / 64
Architecture réseaux : Évolutivité

10 / 64
Architecture réseaux : Qualité de Service

11 / 64
Types de réseaux : interréseaux

12 / 64
 Notion de Protocoles

Afin que des périphériques puissent communiquer correctement, une suite

de protocoles réseau doit décrire des exigences et des interactions
précises.
le format ou la structure du message;
la méthode selon laquelle des périphériques réseau partagent
des informations sur des chemins avec d’autres réseaux;
comment et à quel moment des messages d’erreur et système
sont transférés entre des périphériques ;
la configuration et l’arrêt des sessions de transfert de données.

13/ 64
 Notion de Protocoles

Interaction des protocoles par un

exemple

L’interaction entre un serveur Web et un navigateur Web constitue un

exemple de l’utilisation d’une suite de protocoles dans des
communications réseau.
Cette interaction utilise plusieurs protocoles et normes dans le
processus d’échange d’informations entre ceux-ci.
Les différents protocoles fonctionnent entre eux pour garantir que les
messages sont reçus et compris par les deux parties. 14/ 64
 Interaction des protocoles par
Notion de Protocoles

un exemple
Le protocole HTTP (Hypertext Transfer Protocol) est un protocole courant qui régit la
manière selon laquelle un serveur Web et un client Web interagissent. Le protocole HTTP
décrit le contenu et la mise en forme des requêtes et des réponses échangées entre le
client et le serveur.
Le protocole TCP (Transmission Control Protocol) représente le protocole de transport qui
divise les messages HTTP en parties de plus petite taille, appelées segments, pour les
envoyer au client de destination. Il est également responsable du contrôle de la taille et
du débit d’échange de messages entre le serveur et le client.
Le protocole interréseau le plus courant est le protocole IP (Internet Protocol). Le
protocole IP est responsable de la récupération des segments formatés à partir du
protocole TCP, de leur encapsulation en paquets, de l’affectation des adresses
appropriées et de la sélection du meilleur chemin vers l’hôte de destination.
Les protocoles d’accès au réseau décrivent deux fonctions principales : la gestion des
liaisons de données et la transmission physique des données sur les supports. Les
protocoles de gestion de liaison de données prennent les paquets depuis le protocole IP
et les formatent pour les transmettre à travers les supports. Les normes et les protocoles
des supports physiques régissent la manière dont les signaux sont envoyés à travers les
supports, ainsi que leur interprétation par les clients destinataires.
Les émetteurs-récepteurs sur les cartes réseau implémentent les normes appropriées
pour les supports en cours d’utilisation.
15/ 64
 Notion de Protocoles

Protocoles indépendants de la technologie

16 / 64
 Notion de Protocoles

Modèle de Protocoles et modèle de

référence

17/ 64
Protocoles d’application
Protocoles de la couche Application

Le protocole DNS (Domain Name Service) est utilisé pour traduire les adresses Internet
en adresses IP.
Le protocole HTTP (Hypertext Transfer Protocol) est utilisé pour transférer les fichiers qui
constituent les pages du Web.
Le protocole SMTP (Simple Mail Transfer Protocol) est utilisé pour transférer les courriels
et les pièces jointes.
Le protocole Telnet, protocole d’émulation de terminal, est utilisé pour permettre un accès
distant aux serveurs et aux périphériques réseau.
Le protocole FTP (File Transfer Protocol) est utilisé pour le transfert interactif de fichiers
entre les systèmes.

18 / 64
 Protocoles de la couche
Application“(vr
Fonctions du protocole de la couche application

19 / 64
 Protocoles de la couche Application

Serveurs
Un périphérique qui répond à des requêtes émanant
d’applications clientes opère en tant que serveur.

20/ 64
 Protocoles de la couche Application

Réseau Peer to Peer

21 / 64
 Protocoles de la couche Application

Association service et numéro de

port de transport
la couche transport utilise un modèle d’adressage nommé numéro de port.
Les numéros de port identifient les applications et les services de la couche application
qui constituent la source et la destination des données.
Les programmes serveur utilisent généralement des numéros de port prédéfinis connus
des clients.
Certains de ces services sont les suivants :
DNS (Système de noms de domaine) - Port TCP/UDP 53
HTTP (Hypertext Transfer Protocol) - Port TCP 80
SMTP (Simple Mail Transfer Protocol) - Port TCP 25
POP (Post Office Protocol) - Port UDP 110
Telnet - Port TCP 23
DHCP (Dynamic Host Configuration Protocol) - Port UDP 67
FTP (File Transfer Protocol) - Ports TCP 20 et 21

22/ 64
 DNS

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

23/ 64
DNS

Sur les réseaux de données, les périphériques sont étiquetés par des adresses
IP numériques, ce qui leur permet de participer à l’envoi et à la réception de
messages via le réseau. Cependant, la plupart des utilisateurs mémorisent très
difficilement ces adresses numériques. Pour cette raison, des noms de
domaine ont été créés pour convertir les adresses numériques en noms
simples et explicites.
Sur Internet, ces noms de domaine (par exemple, www.cisco.com) sont
beaucoup plus faciles à mémoriser que leurs équivalents numériques (par
exemple, 198.133.219.25, l’adresse numérique du serveur de Cisco).
De plus, si Cisco décide de changer d’adresse numérique, ce changement est
transparent pour l’utilisateur car le nom de domaine demeure www.cisco.com.
La nouvelle adresse est simplement liée au nom de domaine existant et la
connectivité est maintenue.
Lorsque les réseaux étaient de petite taille, il était simple de maintenir le
mappage entre les noms de domaine et les adresses qu’ils représentaient.
Cependant, les réseaux étant aujourd’hui de plus grande taille et le nombre de
périphériques plus élevé, ce système manuel ne fonctionne plus.
24 / 64
 DNS

Le protocole DNS (Domain Name System) a été créé afin de permettre

la résolution de nom pour ces réseaux. Le protocole DNS utilise un
ensemble distribué de serveurs pour convertir les noms associés à ces
adresses en numéros.
Le protocole DNS définit un service automatisé qui associe les noms
de ressource à l’adresse réseau numérique requise. Il comprend le
format des demandes et des réponses ainsi que des formats de données.

Les communications via le protocole DNS utilisent un format unique

nommé message. Ce format de message est utilisé pour tous les types
de demandes client et de réponses serveur, pour les messages d’erreur
et pour le transfert des informations d’enregistrement de ressource
entre les serveurs.

25 / 64
 DNS

Résolution d’adresses DNS

26 / 64
 DNS

Système hiérarchique DNS

27 / 64
 DNS

Services et Protocoles DNS

Le protocole DNS utilise un système hiérarchique pour créer une base de
données afin d’assurer la résolution de noms.
•Au sommet de la hiérarchie, les serveurs racines conservent des enregistrements
sur la manière d’atteindre les serveurs des domaines de premier niveau, qui à
leur tour comportent des enregistrements pointant sur les serveurs des domaines
de second niveau, et ainsi de suite.
•Les différents domaines de premier niveau représentent le type d’organisation ou
le pays d’origine. (ex : au : Australie ; .co : Colombie ; .com : entreprise ou
industrie ; .org : organisme à but non lucratif)
•le serveur DNS racine peut ne pas connaître l’emplacement exact du serveur de
messagerie mail.cisco.com, mais il conserve un enregistrement pour le domaine «
com » dans le domaine de premier niveau. De même, les serveurs situés dans le
domaine « com » peuvent ne pas disposer d’un enregistrement pour
mail.cisco.com, mais ils disposent d’un enregistrement pour le domaine «
cisco.com ». Les serveurs du domaine cisco.com disposent d’un enregistrement
(plus exactement, d’un enregistrement MX) pour mail.cisco.com.
28/ 64
 www et HTTP

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

29/ 64
 www et HTTP

Lorsqu’une adresse Web (ou URL) est tapée dans un navigateur Web, ce
dernier établit une connexion au service Web s’exécutant sur le serveur à
l’aide du protocole HTTP. Les URL (Uniform Resource Locator) sont les
noms que la plupart des utilisateurs associent aux adresses Web.
Par exemple, http ://www.cisco.com/index.html est une adresse URL qui se
réfère à une ressource spécifique : une page Web nommée index.html
située sur le serveur cisco.com
Les navigateurs Web sont les applications clientes que les ordinateurs
utilisent pour se connecter au Web et accéder aux ressources stockées sur
un serveur Web.
Le navigateur commence par interpréter les trois parties de l’adresse URL :

http (protocole ou modèle)

www.cisco.com (nom du serveur)
index.html (nom du fichier
demandé).
30 / 64
 www et HTTP

Le navigateur fait ensuite appel à un serveur de noms pour convertir

l’adresse www.cisco.com en une adresse numérique, qu’il utilise pour se
connecter au serveur.
le navigateur envoie une requête GET au serveur et demande le fichier
index.html. En réponse, le serveur envoie le code HTML de cette page
Web au navigateur. Enfin, le navigateur déchiffre le code HTML et
formate la page en fonction de sa fenêtre.

31 / 64
 www et HTTP

Réponse http

32 / 64
 www et HTTP

résultat http

33 / 64
 www et HTTP

Les trois types de messages de HTTP

HTTP définit les types de messages que le client utilise pour
demander la page Web, ainsi que les types de messages que le
serveur utilise pour répondre.
GET est une requête cliente pour obtenir des données. Un
navigateur Web envoie le message GET pour demander des
pages à un serveur Web. Une fois que le serveur reçoit la requête
GET, il retourne une ligne d’état (par exemple, HTTP/1.1 OK),
ainsi qu’un message créé par lui-même et dont le corps peut être
le fichier demandé, un message d’erreur ou d’autres informations.
Les requêtes POST et PUT sont utilisées pour envoyer des
messages qui téléchargent des données vers le serveur Web. Par
exemple, lorsque l’utilisateur entre des données dans un
formulaire incorporé à une page Web, la requête POST comprend
les données dans le message envoyé au serveur.
La requête PUT télécharge des ressources ou du contenu vers le
serveur Web.
34/ 64
 www et HTTP

Protocole http avec GET

35 / 64
 Messagerie électronique

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

36/ 64
 Messagerie électronique

Lorsque l’utilisateur rédige un courriel, il fait généralement appel à une

application connue sous le nom d’agent de messagerie, ou client de
messagerie. L’agent de messagerie permet l’envoi des messages et
place les messages reçus dans la boîte aux lettres du client, ces deux
processus étant des processus distincts.
Pour recevoir le courriel d’un serveur de messagerie, le client de
messagerie peut utiliser le protocole POP.
L’envoi de courriel à partir d’un client ou d’un serveur implique
l’utilisation de commandes et de formats de messages définis
par le protocole SMTP.
Un client de messagerie fournit généralement les
fonctionnalités des deux protocoles au sein d’une application.
Les protocoles POP (Post Office Protocol) et SMTP (Simple Mail
Transfer Protocol) sont deux exemples de protocoles de couche
application. Tout comme le protocole HTTP, ces protocoles
définissent des processus client/serveur.
37/ 64
 Messagerie électronique

Client de messagerie

38 / 64
 Messagerie électronique

Processus de serveur de messagerie

: MTA et MDA
Le serveur de messagerie opère deux processus distincts :
Agent de transfert des messages (MTA) Agent
de remise des messages (MDA)
Le processus MTA est utilisé pour transférer le courriel: l’agent de transfert des
messages reçoit des messages de l’agent de messagerie ou d’un autre agent de
transfert des messages sur un autre serveur de messagerie.
En fonction de l’en-tête du message, il détermine la manière dont un message doit être
transmis pour arriver à destination. Si le message est adressé à un utilisateur dont la
boîte aux lettres réside sur le serveur local, le message est transmis à l’agent de remise
des messages (MDA).
Si le message est adressé à un utilisateur ne se situant pas sur le serveur local, l’agent
de transfert des messages l’achemine vers l’agent de transfert des messages du
serveur approprié.
39/ 64
Messagerie électronique

40 / 64
 Messagerie électronique

l’agent de remise des messages (MDA) accepte un courriel d’un

agent de transfert des messages (MTA) et procède à la remise
effective du courriel.. Il peut également traiter les derniers aspects
liés à la remise, tels que l’analyse antivirus, le filtrage du courrier
indésirable et la gestion des reçus.

41 / 64
Messagerie électronique

42 / 64
 FTP

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

43/ 64
 FTP

Le protocole FTP (File Transfer Protocol) est un autre protocole de couche

application couramment utilisé. Il a été développé pour permettre le
transfert de fichiers entre un client et un serveur. Un client FTP est une
application s’exécutant sur un ordinateur et utilisée pour extraire des
fichiers d’un serveur exécutant le démon FTP (FTPd).
• Pour transférer les fichiers correctement, le protocole FTP nécessite que
deux connexions soient établies entre le client et le serveur : une connexion
pour les commandes et les réponses et une autre pour le transfert même des
fichiers.
• Le client établit la première connexion au serveur sur le port TCP 21. Cette
connexion est utilisée pour le trafic de contrôle et se compose de commandes
clientes et de réponses serveur.
• Le client établit la seconde connexion au serveur via le port TCP 20.
Cette connexion est destinée au transfert même des fichiers et est établie à
chaque transfert de fichiers.
• Le transfert de fichiers peut s’effectuer dans l’une des deux directions. Le
client peut télécharger un fichier à partir du serveur ou en direction du
serveur.
44/ 64
FTP

45 / 64
 SMB

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

46/ 64
 SMB

Partage de fichiers par SMB

47 / 64
 SMB

Le protocole SMB (Server Message Block) est un protocole de

partage de fichiers client/serveur.
il décrit la structure des ressources réseau partagées telles que les
répertoires, les fichiers, les imprimantes et les ports série. c’est un
protocole de requête-réponse. les clients établissent une connexion à
long terme aux serveurs. Une fois la connexion établie, l’utilisateur du
client peut accéder aux ressources résidant sur le serveur comme si
elles étaient situées localement sur l’hôte client.
• Le partage de fichiers et les services d’impression SMB sont
devenus la base des réseaux Microsoft.
• Les systèmes d’exploitation LINUX et UNIX fournissent également
une méthode de partage des ressources avec les réseaux Microsoft
à l’aide d’une version de SMB nommée SAMBA.
• Les systèmes d’exploitation Apple Macintosh prennent en charge
eux aussi le partage des ressources via le protocole SMB.

48/ 64
SMB

49 / 64
 Telnet

Plan
Notion de Protocoles

Protocoles de la couche Application

DNS

www et HTTP

Messagerie électronique

FTP

SMB

Telnet

50/ 64
Telnet

51 / 64
 Telnet

Telnet offre une méthode standard permettant d’émuler les périphériques terminaux texte
via le réseau de données. Le terme Telnet désigne généralement le protocole lui-même et
le logiciel client qui le met en œuvre.
une connexion qui utilise Telnet est nommée connexion ou session VTY (Virtual
Terminal). Telnet utilise un logiciel pour créer un périphérique virtuel qui offre les mêmes
fonctionnalités qu’une session de terminal avec accès à l’interface de ligne de commande
(CLI, Command Line Interface) du serveur.
Pour prendre en charge les connexions du client Telnet, le serveur exécute un service
nommé démon Telnet. Une connexion à un terminal virtuel est établie à partir d’un
périphérique final à l’aide d’une application cliente Telnet. La plupart des systèmes
d’exploitation comportent un client Telnet de couche application. Sur un ordinateur
exécutant Microsoft Windows, Telnet peut s’exécuter à partir de l’invite de commandes.
D’autres applications terminales courantes s’exécutant en tant que clients Telnet sont
HyperTerminal, Minicom et TeraTerm.
Une fois qu’une connexion Telnet a été établie, les utilisateurs peuvent exécuter n’importe
quelle fonction autorisée sur le serveur, simplement comme s’ils utilisaient une session de
ligne de commande sur le serveur lui-même. S’ils en ont l’autorisation, ils peuvent lancer
et arrêter des processus, configurer le périphérique et même mettre le système hors
tension.

52 / 64
