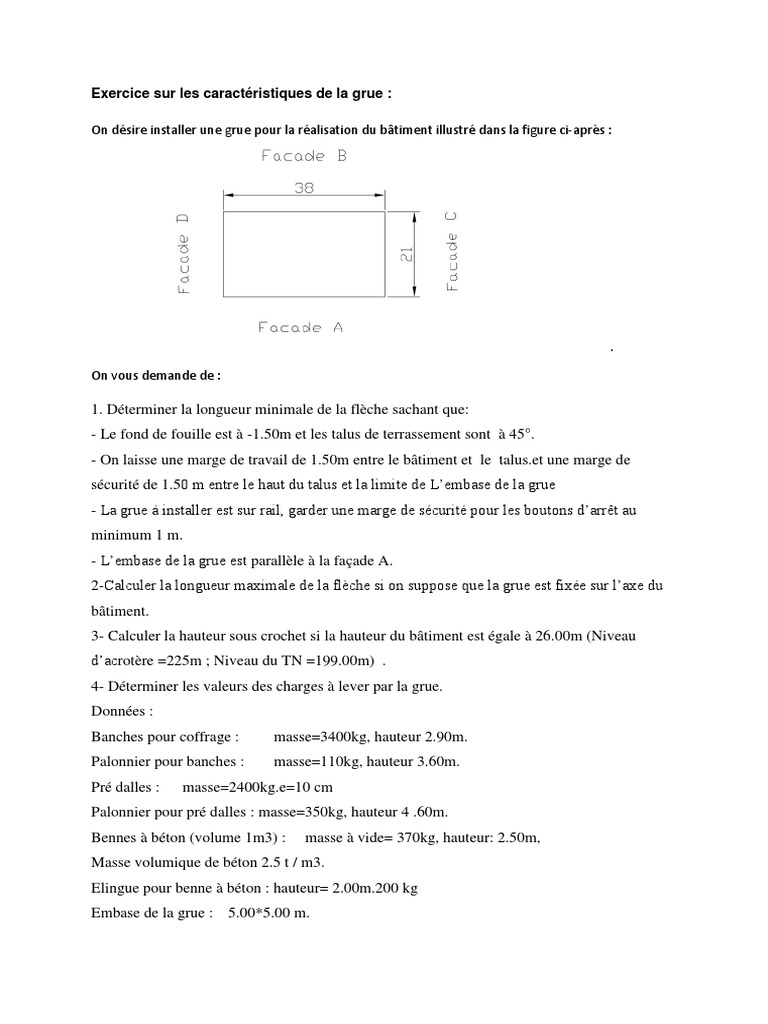

Exercice sur les caractéristiques de la grue :

On désire installer une grue pour la réalisation du bâtiment illustré dans la figure ci-après :

On vous demande de :

1. Déterminer la longueur minimale de la flèche sachant que:

- Le fond de fouille est à -1.50m et les talus de terrassement sont à 45°.
- On laisse une marge de travail de 1.50m entre le bâtiment et le talus.et une marge de
sécurité de 1.50 m entre le haut du talus et la limite de L’embase de la grue
- La grue à installer est sur rail, garder une marge de sécurité pour les boutons d’arrêt au
minimum 1 m.
- L’embase de la grue est parallèle à la façade A.
2-Calculer la longueur maximale de la flèche si on suppose que la grue est fixée sur l’axe du
bâtiment.
3- Calculer la hauteur sous crochet si la hauteur du bâtiment est égale à 26.00m (Niveau
d’acrotère =225m ; Niveau du TN =199.00m) .
4- Déterminer les valeurs des charges à lever par la grue.
Données :
Banches pour coffrage : masse=3400kg, hauteur 2.90m.
Palonnier pour banches : masse=110kg, hauteur 3.60m.
Pré dalles : masse=2400kg.e=10 cm
Palonnier pour pré dalles : masse=350kg, hauteur 4 .60m.
Bennes à béton (volume 1m3) : masse à vide= 370kg, hauteur: 2.50m,
Masse volumique de béton 2.5 t / m3.
Elingue pour benne à béton : hauteur= 2.00m.200 kg
Embase de la grue : 5.00*5.00 m.
