TD

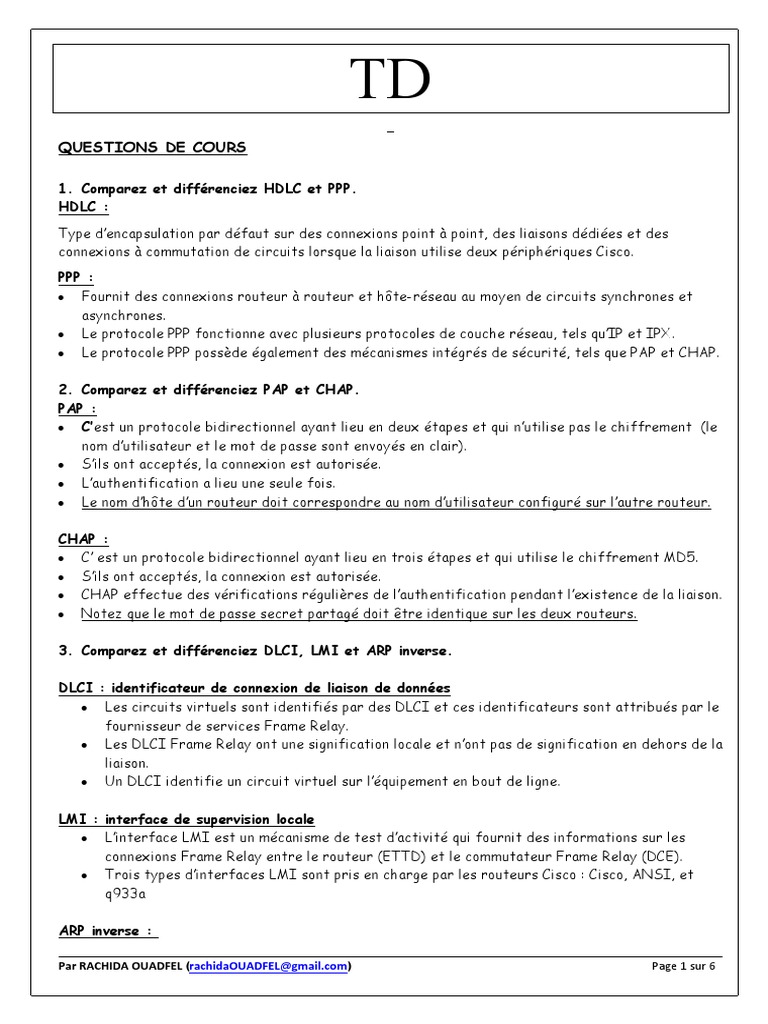

QUESTIONS DE COURS

1. Comparez et différenciez HDLC et PPP.

HDLC :
Type d’encapsulation par défaut sur des connexions point à point, des liaisons dédiées et des
connexions à commutation de circuits lorsque la liaison utilise deux périphériques Cisco.
PPP :
 Fournit des connexions routeur à routeur et hôte-réseau au moyen de circuits synchrones et
asynchrones.
 Le protocole PPP fonctionne avec plusieurs protocoles de couche réseau, tels qu’IP et IPX.
 Le protocole PPP possède également des mécanismes intégrés de sécurité, tels que PAP et CHAP.

2. Comparez et différenciez PAP et CHAP.

PAP :
 C’est un protocole bidirectionnel ayant lieu en deux étapes et qui n’utilise pas le chiffrement (le
nom d’utilisateur et le mot de passe sont envoyés en clair).
 S’ils ont acceptés, la connexion est autorisée.
 L’authentification a lieu une seule fois.
 Le nom d’hôte d’un routeur doit correspondre au nom d’utilisateur configuré sur l’autre routeur.

CHAP :
 C’ est un protocole bidirectionnel ayant lieu en trois étapes et qui utilise le chiffrement MD5.
 S’ils ont acceptés, la connexion est autorisée.
 CHAP effectue des vérifications régulières de l’authentification pendant l’existence de la liaison.
 Notez que le mot de passe secret partagé doit être identique sur les deux routeurs.

3. Comparez et différenciez DLCI, LMI et ARP inverse.

DLCI : identificateur de connexion de liaison de données

 Les circuits virtuels sont identifiés par des DLCI et ces identificateurs sont attribués par le
fournisseur de services Frame Relay.
 Les DLCI Frame Relay ont une signification locale et n’ont pas de signification en dehors de la
liaison.
 Un DLCI identifie un circuit virtuel sur l’équipement en bout de ligne.

LMI : interface de supervision locale

 L’interface LMI est un mécanisme de test d’activité qui fournit des informations sur les
connexions Frame Relay entre le routeur (ETTD) et le commutateur Frame Relay (DCE).
 Trois types d’interfaces LMI sont pris en charge par les routeurs Cisco : Cisco, ANSI, et
q933a

ARP inverse :

Par RACHIDA OUADFEL (rachidaOUADFEL@gmail.com) Page 1 sur 6

 TD
 Le protocole de résolution d’adresse inverse obtient les adresses de couche 3 des autres
stations à partir des adresses de couche 2, comme le DCLI dans les réseaux Frame Relay (ce
qui est l’inverse de l’ARP).
 Ce protocole est principalement utilisé dans les réseaux Frame Relay et ATM, où les adresses
de couche 2 des circuits virtuels sont parfois obtenues par la signalisation de couche 2. Les
adresses correspondantes de couche 3 doivent être disponibles pour pouvoir utiliser ces
circuits virtuels.

4. Comparez et différenciez les termes suivants : débit d’accès, débit de données garanti
(CIR), débit garanti en rafale (CBIR) et débit garanti en excès (BE).

Débit d’accès (ou vitesse du port)

 Capacité de la boucle locale.
 Les frais de cette ligne sont facturés en fonction de la vitesse du port entre l’ETTD et le DCE
(de client à fournisseur de services).
CIR
 Débit de la boucle locale garanti par le fournisseur de services.
 Les clients choisissent en général un débit CIR inférieur au débit d’accès pour pouvoir bénéficier
des rafales.
CBIR
 Débit maximal négocié auquel des trames peuvent être transmises en rafale au-dessus du CIR.
 Ces trames sont marquées comme éligibles à la suppression (bit DE).
 Ce débit ne peut pas dépasser le débit d’accès de la liaison.
BE
 Débit de données supérieur au CBIR et ne dépassant pas le débit d’accès qui peut être utilisé en
rafale sans garantie.
 Les trames sont également marquées comme éligibles à la suppression (DE) et ne peuvent
dépasser le débit d’accès de la liaison.

CONFIGURATIONS

Le long de cette partie, donnez les commandes nécessaires à chaque étape. Utilisez les données
mentionnées sur le diagramme de topologie de la page 4 sur 4.

I. Configuration de PPP avec CHAP entre les routeurs SIÈGE et FAI.

1. Configuration et activation de l’interface série 0/0/1 sur SIÈGE

SIEGE(config)#interface serial 0/0/1
SIEGE(config-if)#ip address 209.165.201.1 255.255.255.252
SIEGE(config-if)#no shutdown

2. Configuration de l’encapsulation PPP sur SIÈGE pour la liaison partagée avec FAI
SIEGE(config-if)#encapsulation ppp

Par RACHIDA OUADFEL (rachidaOUADFEL@gmail.com) Page 2 sur 6

 TD
3. Configuration de l’authentification CHAP sur SIÈGE (On utilisera le mot de passe cisco).
SIEGE(config)#username FAI password cisco
SIEGE(config)#interface serial 0/0/1
SIEGE(config-if)#ppp authentication chap
4. Vérification de la connectivité entre SIÈGE et FAI
SIEGE#ping 209.165.201.2

II. Configuration d’un Frame Relay à maillage global

1. Configurez et activez l’interface série 0/0/0 sur les quatre routeurs (SIÈGE, OUEST, SUD
et EST), à l’aide des informations suivantes :
 Adresse IP ;
 Encapsulation Frame Relay ;
 Mappages statiques vers les autres routeurs ;
 La trame LMI est de type ANSI.

N.B : SIÈGE, OUEST et SUD utilisent l’encapsulation Frame Relay par défaut cisco.
Cependant, EST utilise le type d’encapsulation ietf.

SIEGE(config)#interface serial 0/0/0

SIEGE(config-if)#ip address 10.0.0.1 255.255.255.248
SIEGE(config-if)#no shutdown
SIEGE(config-if)#encapsulation frame-relay
SIEGE(config-if)#no frame-relay inverse-arp

SIEGE(config-if)# frame-relay map ip 10.0.0.2 102 broadcast

SIEGE(config-if)# frame-relay map ip 10.0.0.3 103 broadcast

SIEGE(config-if)# frame-relay map ip 10.0.0.4 104 broadcast ietf

OUEST(config)#interface serial 0/0/0

OUEST(config-if)#ip address 10.0.0.2 255.255.255.248
OUEST(config-if)#no shutdown
OUEST(config-if)#encapsulation frame-relay
OUEST(config-if)#no frame-relay inverse-arp

OUEST(config-if)# frame-relay map ip 10.0.0.1 101 broadcast

OUEST(config-if)# frame-relay map ip 10.0.0.3 103 broadcast

OUEST(config-if)# frame-relay map ip 10.0.0.4 104 broadcast ietf

Par RACHIDA OUADFEL (rachidaOUADFEL@gmail.com) Page 3 sur 6

 TD
SUD(config)#interface serial 0/0/0
SUD(config-if)#ip address 10.0.0.3 255.255.255.248
SUD(config-if)#no shutdown
SUD(config-if)#encapsulation frame-relay
SUD(config-if)#no frame-relay inverse-arp

SUD(config-if)# frame-relay map ip 10.0.0.1 101 broadcast

SUD(config-if)# frame-relay map ip 10.0.0.2 102 broadcast

SUD(config-if)# frame-relay map ip 10.0.0.4 104 broadcast ietf

EST(config)#interface serial 0/0/0

EST(config-if)#ip address 10.0.0.4 255.255.255.248
EST(config-if)#no shutdown
EST(config-if)#encapsulation frame-relay ietf
EST(config-if)#no frame-relay inverse-arp

EST(config-if)# frame-relay map ip 10.0.0.1 101 broadcast

EST(config-if)# frame-relay map ip 10.0.0.2 102 broadcast

EST(config-if)# frame-relay map ip 10.0.0.3 103 broadcast

2. Affichez la carte Frame-Relay configurée sur le routeur SIEGE :

SIEGE#show frame-relay map
