Université Abbass Leghrour 2 ème Année L/Réseaux

Khenchela

Devoire maison
Un utilisateur souhaite envoyer une photo de 40 Mega octets dans un réseau.
L’architecture de communication respecte le modèle à 5 couches, c’est à dire un
modèle de référence OSI adapté aux réseaux locaux.

Sachant que la couche Transport gère des messages de 1 Kilo-octet (1 Kilo-octet

vaut 1 024 octets) et utilise pour cela un en-tête de 32 octets pour gérer 1/2
Mega Octets de données.
Que la couche Réseau utilise des paquets de 256 octets dont les 48 premiers
constituent l’en-tête du paquet ;
Et que la couche liaison de données gère des trames de 64 octets dont 8 octets
pour les deux dresses physiques et 2 octets pour le code de détection d’erreurs
(CRC) ;

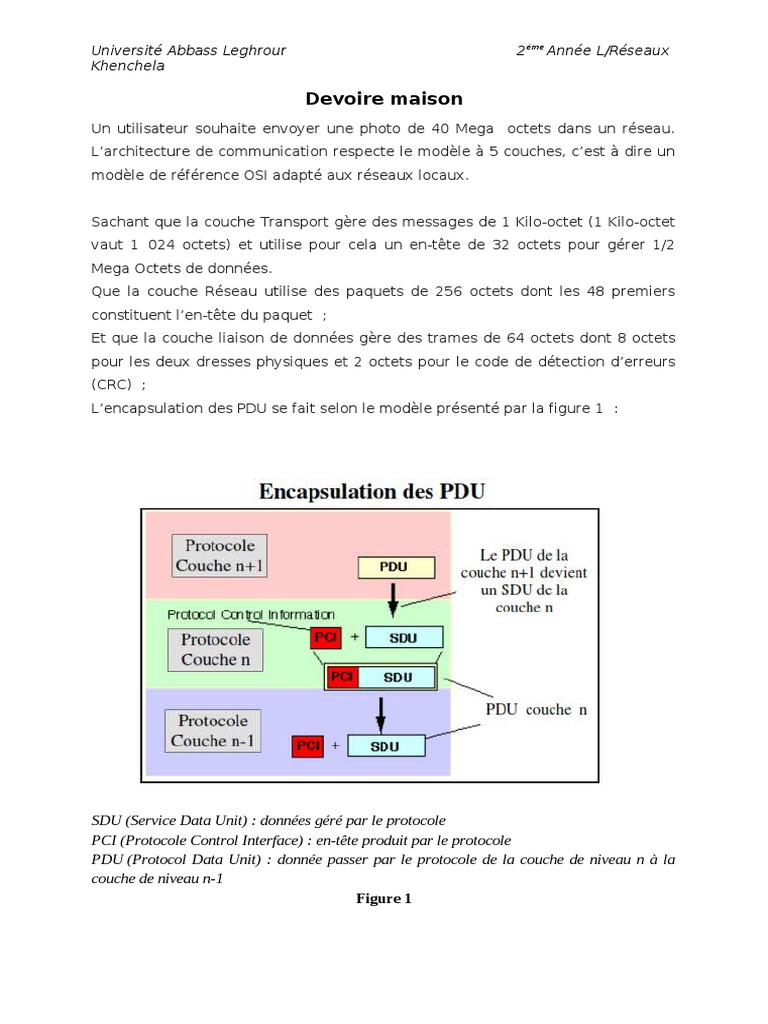

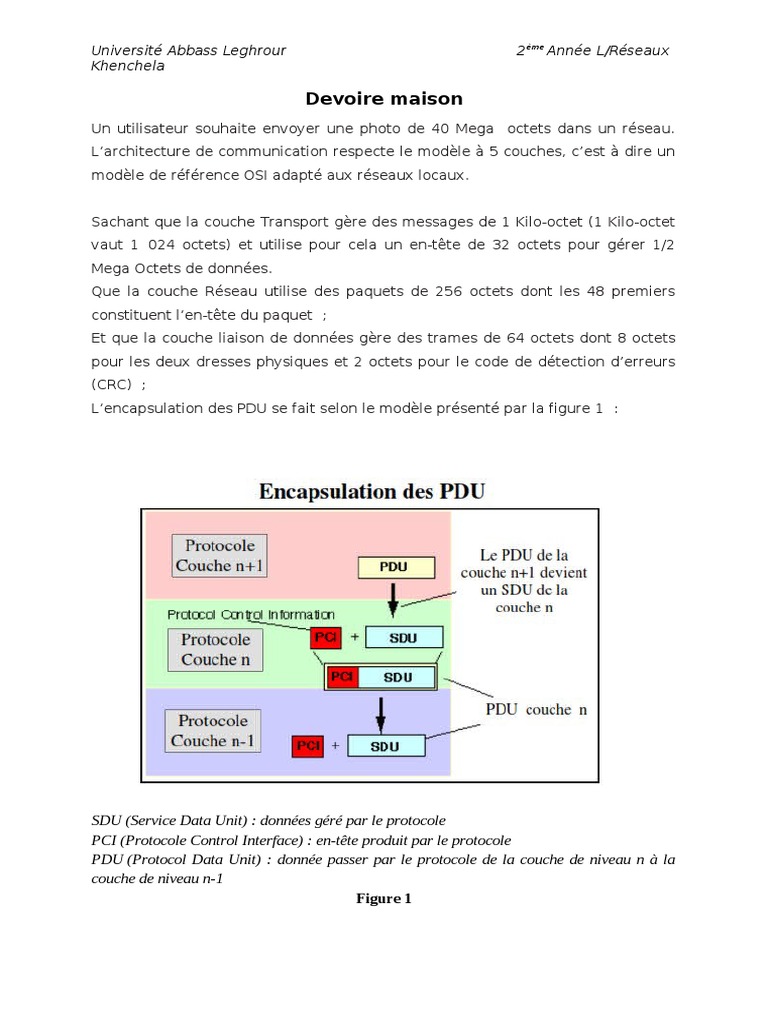

L’encapsulation des PDU se fait selon le modèle présenté par la figure 1 :

SDU (Service Data Unit) : données géré par le protocole

PCI (Protocole Control Interface) : en-tête produit par le protocole
PDU (Protocol Data Unit) : donnée passer par le protocole de la couche de niveau n à la
couche de niveau n-1
Figure 1
Université Abbass Leghrour 2 ème Année L/Réseaux
Khenchela

Questions :

1) Dessiner un schéma qui résume le modèle utilisé pour la communication ?

2) Quelle est, en octets ou en kilo-octets, la taille d’une T_SDU ? Quelle est

celle d’une T_PDU de données ? D’une N_SDU ? D’une N_PDU de données ?
D’une L_SDU ? D’une L_PDU de données ?

3) Combien de Messages faut ’il construire pour transmettre la photo ?

4) Combien de paquets faut ’il construire pour transmettre la photo ?

5) Combien de trames faut ’il construire pour transmettre la photo ?

Note :
T_SDU : SDU de la couche transport
T_PDU : PDU de la couche transport
N_SDU : SDU de la couche réseau
N_PDU : PDU de la couche réseau
L_SDU : SDU de la couche Liaison de données
L_PDU : PDU de la couche Liaison de données
