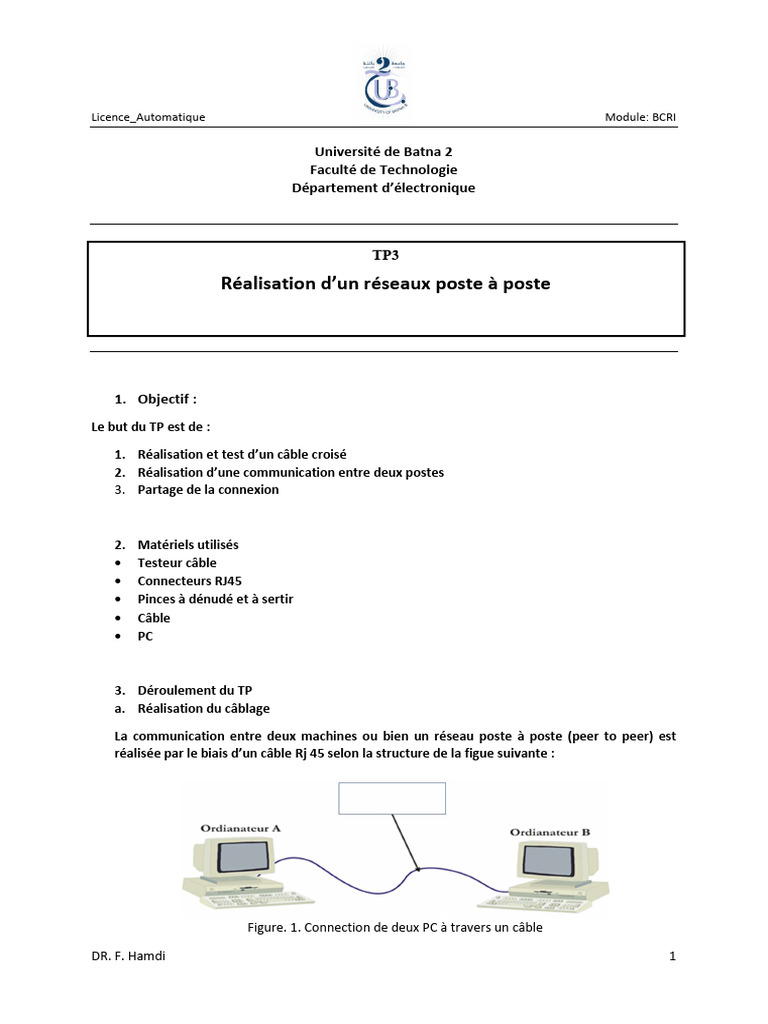

Licence_Automatique Module: BCRI

Université de Batna 2
Faculté de Technologie
Département d’électronique

TP3
Réalisation d’un réseaux poste à poste

1. Objectif :
Le but du TP est de :

1. Réalisation et test d’un câble croisé

2. Réalisation d’une communication entre deux postes
3. Partage de la connexion

2. Matériels utilisés
 Testeur câble
 Connecteurs RJ45
 Pinces à dénudé et à sertir
 Câble
 PC

3. Déroulement du TP
a. Réalisation du câblage

La communication entre deux machines ou bien un réseau poste à poste (peer to peer) est
réalisée par le biais d’un câble Rj 45 selon la structure de la figue suivante :

Figure. 1. Connection de deux PC à travers un câble

DR. F. Hamdi 1
Licence_Automatique Module: BCRI

 En première phase l’étudiant doit définir le type du câble à utiliser dans cette structure ? (La
réponse doit être écrite dans le rectangle de la figure)

 Une fois le type est identifier, vous passez à la réalisation du câble en respectant la
normalisation de ce dernier. Ainsi, vous allez dénudé le câble comme il est indiqué dans les
figures suivantes

Figure. 2. câble dénudé

Figure. 3. Principe de la première étape

Norme de câblage

Pour réaliser ce type de câble il faut respecter le positionnement des conducteurs comme il est
indiqué sur la figure :

Câblage croisé
Une fois le croisement est réalisé, procéder à sertir le câble dans le connecteur.

DR. F. Hamdi 2
Licence_Automatique Module: BCRI

Tester votre câble à l’aide du testeur. Si le test est positif, procéder à la configuration de la
communication.

b. Configuration de la communication
 Faites un clic sur le poste de travail, puis propriété, dans l’onglet nom de l’ordinateur
donner un nom à votre poste

 Maintenant, vérifier si la carte est bien installée en réalisant les étapes suivantes :

DR. F. Hamdi 3
Licence_Automatique Module: BCRI

 Passer à la réalisation de la connexion, par panneau de configuration puis connexion

réseau, vous aurez la fenêtre suivante :

Etablir la connexion, une nouvelle fenêtre s’ouvre :

DR. F. Hamdi 4
Licence_Automatique Module: BCRI

 Pour le premier poste, un double clic sur le protocole TCP/IP et remplissez le champ
adresse Ip et le champ masque :

 Refaire les mêmes étapes avec le second PC :

Première étape
On deuxième étape, régler l’adresse IP et le masque. Puis rebootez les deux PC. A ce niveau les
deux postes sont en réseau.
 Vérification de votre adresse IP se fait par la commande ipconfig sous DOS. Pour se faire,
sous le menu démarrer, dans le champ exécuter tapez la commande cmd
 Que constatez-vous ?
 Faire un PING sur l’adresse local du réseau par la commande : ping-t adresse

DR. F. Hamdi 5
Licence_Automatique Module: BCRI

 Faire un ping sur l’adresse des Pc en connexion : ping -t adresse

 Que constater vous
 Peut-on réalisez le partage de fichier
