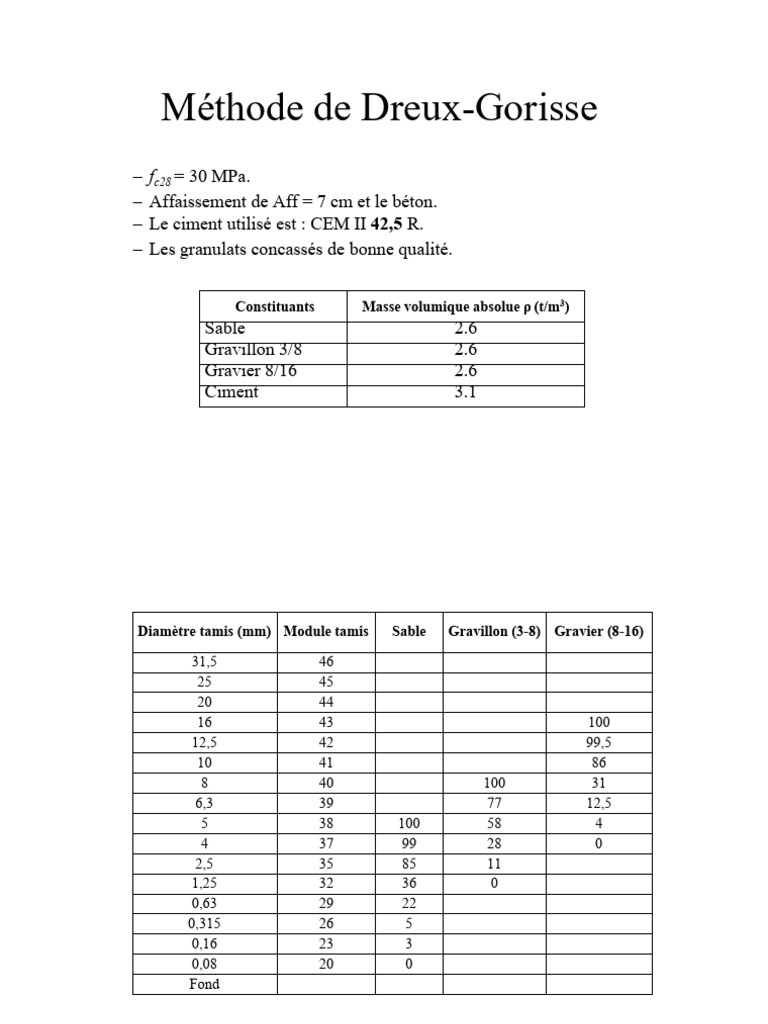

Méthode de Dreux-Gorisse

− fc28 = 30 MPa.
− Affaissement de Aff = 7 cm et le béton.
− Le ciment utilisé est : CEM II 42,5 R.
− Les granulats concassés de bonne qualité.

Constituants Masse volumique absolue ρ (t/m3)

Sable 2.6
Gravillon 3/8 2.6
Gravier 8/16 2.6
Ciment 3.1
Diamètre tamis (mm) Module tamis Sable Gravillon (3-8) Gravier (8-16)

31,5 46
25 45
20 44
16 43 100
12,5 42 99,5
10 41 86
8 40 100 31
6,3 39 77 12,5
5 38 100 58 4
4 37 99 28 0
2,5 35 85 11
1,25 32 36 0
0,63 29 22
0,315 26 5
0,16 23 3
0,08 20 0
Fond
Tamisas cumulés (%)

Diamètre des Tamis (mm)

Données nécessaires : fc28 (béton) ; c28(classe vraie du ciment) ; Dmax ; Affaissement ; qualité des granulats

• 1-1 Résistance moyenne à 28 jours : Calcul de fcm = fc28*1.15 = 30 * 1,15 = 34,5 MPa
• 1.2 Rapport C / E :

Tableau 1: détermination de G Dmax=11,1 mm

G=0.45
➢Formule de BOLOMEY donne:

La classe vraie du ciment : σc28 = 55 MPa (d’après le tableau 2 dans le cours)

𝜎′28 C 34,5
+G = + 0.45 = 1,84
E G*𝜎′𝑐 E 0,45* 55
Détermination de C: d’après l’Abaque :
 Données nécessaires : Dmax ; C/E

• 2-1 Calcul de E:
C 365
= 1,84  E =  E = 198,36 kg / m3

• 2-2 Correction sur E : Dmax=11,1 mm

Dimension maximale des granulats

(Dmax en mm) 5 8 12,5 20 31,5 50 80
Correction sur le
dosage de l’eau + 15 +9 +4 0 -4 -8 - 12
(en %)

Correction : + 4%

E = 198,36*1,04 = 206.3 kg / m3
Données nécessaires : Dmax ; Vibration ; forme granulat ; dosage en ciment ; Mf ; pompage ou non
Calcul de A(X,Y) :
Dmax < 20 mm : XA = Dmax / 2 = 11.1/2 = 5.55 mm

YA=50− D + K + K s+ Kp

K =2

Ks = 6Mf -15 = 6 * 2.49 -15 = -0,06

Kp 0

YA = 50 − 11,11 + 2 - 0,06 = 48,6 %

 • 6-2 Coefficient de compacité :
TABLEAU N°8

Affaissement en cm Plasticité Désignation Vibration conseillée Usages fréquents

0à4 Ferme F Puissante Bétons extrudés
Bétons de VRD
Génie civil
5à9 Plastique P Normale Ouvrages d’art Aff = 7cm :
Bétons de masse
Béton plastique (consistance)
10 à 15 Très plastique TP Faible Ouvrages courants
Vibration normale
16 Fluide Fl Léger piquage Fondations profondes
Dalles et voiles minces

c0

= 0,815

c0 = 0.815

Nota :

cccorrigé
1 = -0.03
* Ces valeurs sont convenables pour des granulats roulés sinon il conviendra d’apporter les corrections
suivantes :
Sable roulé et gravier concassé (c1 = - 0,01) =0
= 0,815-0,03=0,785
2
Sable et gravier concassé (c1 = - 0,03)
* Pour les granulats légers on pourra diminuer de 0,03 les valeurs de c : (c2 = -0.03) c3 = (365 – 350) / 5000 = 0.003
* Pour un dosage en ciment C ≠ 350 kg/m on apportera le terme correctif suivant : (c3 = (C – 350) / 5000)
3
 c = c0 + c1 + c2 + c3 = 0.815 - 0.03 + 0.003 = 0.788

• Volume absolu du ciment: Ciment: Vc= C Vc= 365 =117.74 l / m3

ρc 3,1

• Volume absolu des granulats: Sable + Gravillon + Gravier : VSG = 1000*c - Vc

VSG = 1000 * 0,788 −117.74 = 670.26 l / m3

26
• Volume absolu du sable: Vs=VSG*S% VS = 670.26 * = … l / m3
100

31
Vg=VSG*g% Vg = 670.26 * = … l /m3
100
Volume absolu
du gravillon :
• Volume absolu du Gravier VG=VSG*G% 43
VG = 670.26 * = … l / m3
100
• 6-4 Dosage pondéral des granulats (pour 1 m3 de béton) :

S = Vs * ρs S =… kg / m3
Sable

g = Vg * ρg g = … kg / m3
gravillon

G = VG * ρG G = … kg / m3
Gravier
