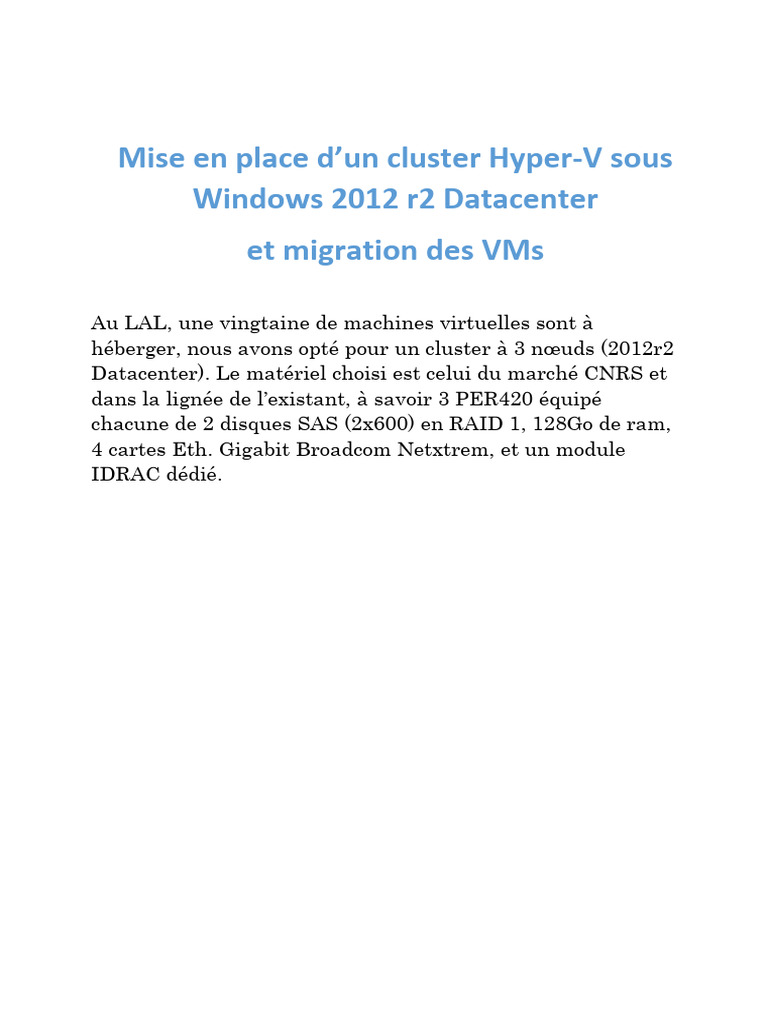

Mise en place d’un cluster Hyper-V sous

Windows 2012 r2 Datacenter

et migration des VMs

Au LAL, une vingtaine de machines virtuelles sont à

héberger, nous avons opté pour un cluster à 3 nœuds (2012r2
Datacenter). Le matériel choisi est celui du marché CNRS et
dans la lignée de l’existant, à savoir 3 PER420 équipé
chacune de 2 disques SAS (2x600) en RAID 1, 128Go de ram,
4 cartes Eth. Gigabit Broadcom Netxtrem, et un module
IDRAC dédié.
Les différentes étapes de l’installation,
Prérequis :
a- Configurer l’IDRAC
b- Utiliser LifeCycle Controller pour
*Configurer les disques en RAID 1
*Installer Windows Server 2012 R2 Datacenter
c- Mettre à jour pilotes/système et intégrer dans le
domaineLAL
d- Paramétrer les cartes réseaux
nic1 = réseau local eth du lal (134.158.xx)
nic2 = Non connectée
nic3 = Commutateur virtuel
nic4 = VLAN communication entre les nœuds (192.68.20
nic5 = IDRAC
Une fois le système correctement installé :
1- Mettre en ligne le disque NetApp 2To en Iscsi
2- Installer le rôle Hyper-V
3- Installer la fonctionnalité de Cluster de basculement
4- Valider le cluster (Test et Rapport)
5- Créer le cluster (Lalwinclu3)
6- Corriger les erreurs
7- Ajouter le volume de stockage partagé
8- Migrer les VMs de Lalwinclu2 vers Lalwinclu3
Prérequis :
a- Configurer IDRAC (on peut le faire plus tard)
b- Utiliser LifeCycle Controller pour le RAID1
F10 au boot
l’installation du système, toujours avec LifeCycle
Une fois le système correctement installé :

1- Mise en ligne du disque NetApp 2 To en Iscsi

Initiateur iscsi/Onglet découverte/bouton Découvrir un

portail
Renseigner NFSSERV21 puis ok
Onglet volume et périphériques / attendre que le
volume apparaisse ..
Vérifier si la cible est bien connectée, sinon bouton
« connexion » et « Ajouter cette connexion à la liste des cibles
«
Vérifier si le nom de la machine (ici hyper7) figure bien sur le nom de
l’initiateur
Le volume de 2 To doit apparaitre dans le
gestionnaire de disque (disque1),
Clic droit pour le mettre En ligne et initialiser
Nouveau volume simple
Suivant ..

Donner un nom au volume (je l’appelle Stockage HV)

Terminé !
2- Installer le rôle Hyper-V
Les 3 interfaces réseaux connectées apparaissent,
sélectionner celle que nous avons dédiée aux VMs (NIC3)
Conserver le défaut, on mettra les bons emplacements plus tard ! (dans le
clusterstorage)
Attendre la fin de l’installation, puis redémarrer la machine
On remarque l’apparition d’un 5eme Commutateur Virtuel
(vEthernet),
On va renommer ce commutateur en LALVM-3 (associé à
NIC3)
Gestionnaire HV / Paramètres HV / sélectionner vEthernet
et faire la modif
Le protocole de « commutation virtuelle » apparait et il est
coché par défaut
3-Installation de la fonctionnalité
Cluster de basculement
4-Validation du cluster (Test+Rapport)
Sélectionner les 3 nœuds
Effectuer un test intégral
Ne pas cocher la création pour l’instant, terminer !

5-Création du cluster LALWINCLU3

Ajouter les 3 noeuds

Renseigner le nom et l’adresse du cluster

Ne pas ajouter le volume partagé pour l’instant (à décocher)

Le message d’avertissement est normal, on ajoutera le quorum à la fin !

6- Quelques erreurs à corriger
-Problème de clé DNS incorrect pour LALWINCLU3, pour
corriger il faut décocher l’enregistrement
dans DNS
-Probleme de latence lors de connexion RDP, desactiver La
file d’attente des VM
7-Ajout du disque de stockage
Ajouter le disque puis OK

Créer le volume partagé (Ajouter aux volumes …)

Cluster storage apparait dans l’explorateur
On reprends maintenant les points mis en suspend
précédemment ..

- Modifier l’emplacement des disques virtuels

8-Migrer les VMs de Lalwinclu2 vers

Lalwinclu3

Meth 1 :
Sur hyper4,
désactiver la machine puis exporter vers un partage réseau
Sur hyper7,
clic droit sur le nœud puis importer la VM
Meth 2 :
Copier les disques (vhd et snap avhd) dans un partage
réseau …
…et le remonter comme un nouvel ordinateur virtuel sur
hyper7

Cf document annexe sur la restauration de VM
