Migration de la télévision analogique à la télévision numérique

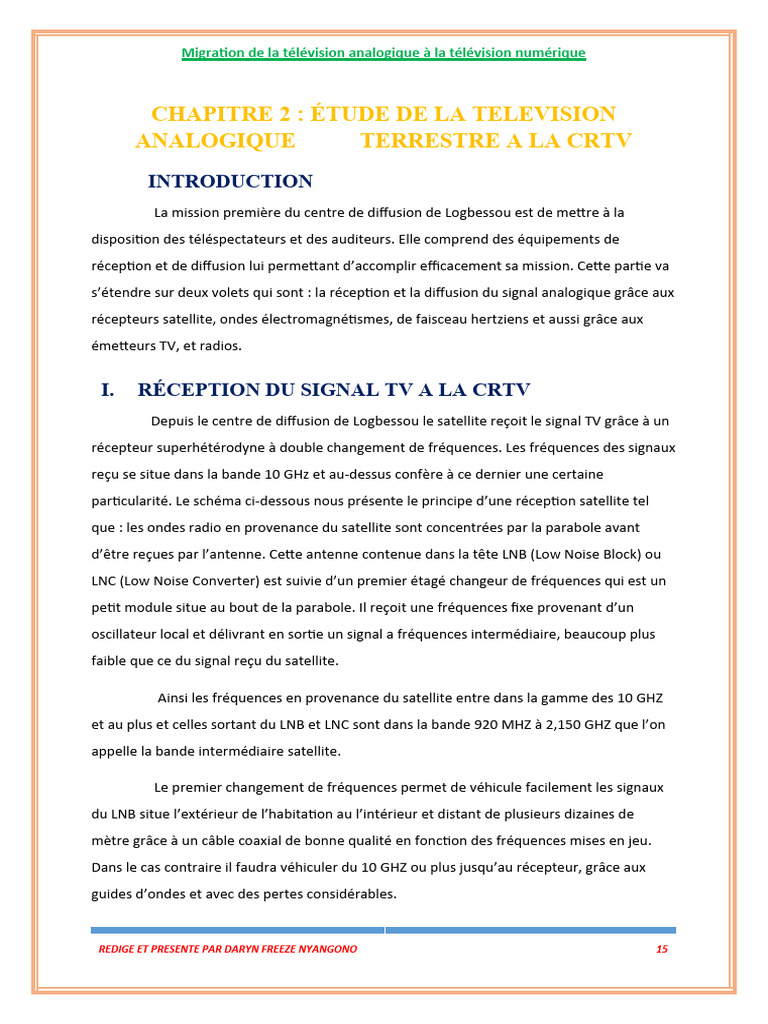

CHAPITRE 2 : ÉTUDE DE LA TELEVISION

ANALOGIQUE TERRESTRE A LA CRTV
INTRODUCTION
La mission première du centre de diffusion de Logbessou est de mettre à la
disposition des téléspectateurs et des auditeurs. Elle comprend des équipements de
réception et de diffusion lui permettant d’accomplir efficacement sa mission. Cette partie va
s’étendre sur deux volets qui sont : la réception et la diffusion du signal analogique grâce aux
récepteurs satellite, ondes électromagnétismes, de faisceau hertziens et aussi grâce aux
émetteurs TV, et radios.

I. RÉCEPTION DU SIGNAL TV A LA CRTV

Depuis le centre de diffusion de Logbessou le satellite reçoit le signal TV grâce à un
récepteur superhétérodyne à double changement de fréquences. Les fréquences des signaux
reçu se situe dans la bande 10 GHz et au-dessus confère à ce dernier une certaine
particularité. Le schéma ci-dessous nous présente le principe d’une réception satellite tel
que : les ondes radio en provenance du satellite sont concentrées par la parabole avant
d’être reçues par l’antenne. Cette antenne contenue dans la tête LNB (Low Noise Block) ou
LNC (Low Noise Converter) est suivie d’un premier étagé changeur de fréquences qui est un
petit module situe au bout de la parabole. Il reçoit une fréquences fixe provenant d’un
oscillateur local et délivrant en sortie un signal a fréquences intermédiaire, beaucoup plus
faible que ce du signal reçu du satellite.

Ainsi les fréquences en provenance du satellite entre dans la gamme des 10 GHZ
et au plus et celles sortant du LNB et LNC sont dans la bande 920 MHZ à 2,150 GHZ que l’on
appelle la bande intermédiaire satellite.

Le premier changement de fréquences permet de véhicule facilement les signaux

du LNB situe l’extérieur de l’habitation au l’intérieur et distant de plusieurs dizaines de
mètre grâce à un câble coaxial de bonne qualité en fonction des fréquences mises en jeu.
Dans le cas contraire il faudra véhiculer du 10 GHZ ou plus jusqu’au récepteur, grâce aux
guides d’ondes et avec des pertes considérables.

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 15

 Migration de la télévision analogique à la télévision numérique

Dans le récepteur, ces signaux arrivent sur un nouvel étage changeur de fréquence
qui reçoit un signal provenant d’un oscillateur local à la fréquence variable cette fois .En
effet ,en faisant varier cette fréquence gue l’on va pourvoir sélectionner la chaine a
recevoir .Le résultat de ce second changement de fréquence passe par un amplificateur à
fréquence intermédiaire travaillant dans la bande des 70MHz environ avant d’être démodulé
pour fournir les signaux vidéo et audio en bande de base .Ainsi nous pouvons dire que la
réception de la TV au centre de diffusion pilote de LOGBESSOU respect le même principe.

Synoptique d'un LNB a son récepteur satellite

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 16

 Migration de la télévision analogique à la télévision numérique

II. DIFFUSION DE LA TV A LA CRTV

La diffusion des signaux TV se fait par un émetteur de marque Électrolyse de
TW383A 5KW.

A. PRINCIPE GENERAL DE EMETTEUR TW383A

L’émetteur de marque Electrolyse de type TW383A 5KW (annexe9) est composé
de trois blocs qui Sont : son Driver ou Exciter, son alimentation et ses quatre amplificateurs.
Cet émetteur prend le signal audio et vidéo provenant du récepteur satellite qui passe par
l’exciter pour ressortir avec une puissance de 5W. L’exciter se charge de la détection et de la
correction des erreurs et aussi de la modulation de fréquence. Puis après l’exciter, le signal
passe par le Divider qui se charge de la division du signal en quatre, le signal segmenté passe
par les amplificateurs qui délivrent en sortie une puissance de 1.5KW, pour avoir enfin un
signal de sortie de 5KW au total. Remarquons que le signal TV de la CRTV se trouve dans la
bande 3 VHF. N’oublions que qu’à côté de cet émetteur, nous avons un système de
refroidissement a eau et une unité de contrôle pour cet émetteur. Ainsi nous avons le
schéma bloc de cet émetteur ci-dessous :

Après ce synoptique nous allons nous attarder sur le principe de fonctionnement de

l’exciter, des amplificateurs et du système de refroidissement

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 17

 Migration de la télévision analogique à la télévision numérique

L’émetteur TW 383

B. PRINCIPE DE FONCTIONNEMENT DE L’EXCITER

Il est capable d’effectuer plusieurs types de modulation. Seulement en changeant

le logiciel de la carte du modulateur, l’exciter peut mettre en application toutes les normes
telles que DVB-T/H, ATSC DTV, TAPE, etc…. L’utilisation sage des dernières technologies et la
conception innovatrice des cartes embrochables, en particulier le modulateur simple
innovateur du morceau, nous ont permis de réduire de manière significative la combinaison
des dimensions de l’exciter. L’intégration des étages numérique et de RF dans un simple
support simplifie et améliore l’équipement.

Employer cet émetteur est très simple car il est possible de commuter entre la
transmission numérique et la transmission analogique de TV par une commande simple de
logiciel (localement à l’aide du clavier ou a distant en employant le web browser, L’ESS ou le
SNMP). Il est composé des sections suivantes :

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 18

 Migration de la télévision analogique à la télévision numérique

 Section analogique comprenant un synthétiseur de fréquence, une fréquence de

références et un GPS
 Modulateur numérique comprenant les circuits numériques du modulateur. Ce qui
peut exécuter la modulation conforme avec les diverses normes telles que TV analogique
 Section RF comprenant les étapes finales d’amplification RF qui peuvent livrer vers le
haut une puissance auxiliaire de 1W, DVB-T/5W du signal de TV
 PWR Comprenant deux convertisseurs d’AC/DC qui alimentent tous les circuits
 Unité de de commande qui permet de passer les commandes, l’arrangement de
configuration et les paramètres.

Les fonctions sont réalisées par l’émetteur de base :

 Elaboration et modulation entièrement numériques du signal ;
 I/Q Dirige La Modulation
 Précorrections linéaire et non linéaire numériques ;
 Possibilité de passer d’une norme a l’autre ;
 Possibilité d’utiliser les bandes 3/4- 5 ;
 Possibilité d’utiliser la commande Ethernet avec des protocoles de HTTP, FTP et
de SMNP

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 19

 Migration de la télévision analogique à la télévision numérique

Exciter multimode a sortie RF

C. PRINCIPE DES AMPLIFICATEUR

Il peut travailler dans la gamme de fréquences de 170 à 240 Mégahertz. Sa
puissance nominale de rendement présente :

 380W pour le signal de DVB-T ;

 575W pour signal de DTV ;
 1500W (combinaisons des amplificateurs)
 2100W (Amplificateur séparé)

Le système de refroidissement du module W3-2151 est un plat froid qui effectue

l’échange thermodynamique indirect entre les dispositifs électroniques et un liquide de
refroidissement approprié. Ce système est plus efficace que les systèmes refroidis à air. La
phase et le gain du module peuvent être ajustés en enlevant simplement le panneau avant,
sans avoir besoin d’extraire le module. Ce module est protégé contre une augmentation
brute de la puissance d’entrée RF, la surtension d’alimentation d’énergie, de l’amplificateur,
de conducteur et l’absorption anormale d’étape finale. Les protections sont exécutées par la
commande du module de la section logique, qui se compose d’une unité centrale de
traitement (panneau de module d’unité centrale de traitement) et d’un panneau

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 20

 Migration de la télévision analogique à la télévision numérique

d’interface ( Interface De Gisement De Module ). Les données acquises par la section

logique de commande de module sont également transférées à la logique de commande
d’équipement (G042) par l’intermédiaire de RS485 (port série).

Le statut et le fonctionnement peuvent être surveilles sur le moniteur de la

commande logique G042.

L’amplificateur de W3-2151 RF se compose d’une section amplificateur LDMOS,

d’une alimentation d’énergie, d’une section logique de commande et d’une section de
refroidissement liquide.

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 21

 Migration de la télévision analogique à la télévision numérique

Diagramme blocs de la section d’ampliations

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 22

 Migration de la télévision analogique à la télévision numérique

CONCLUSION
Il a été question dans ce chapitre de présenter le système de transmission
qu’utilise la CRTV (TAT). Nous avons essayé donner le principe de la télévision analogique.
De tout ce que nous avons décrit plus haut, la transmission analogique présente des
insuffisances que seule la télévision numérique peut corriger. C’est pour cette raison que
nous proposons à la CRTV de migrer vers la télévision numérique terrestre, présentée dans
le chapitre 3.

REDIGE ET PRESENTE PAR DARYN FREEZE NYANGONO 23
