Migration de la télévision analogique à la télévision numérique

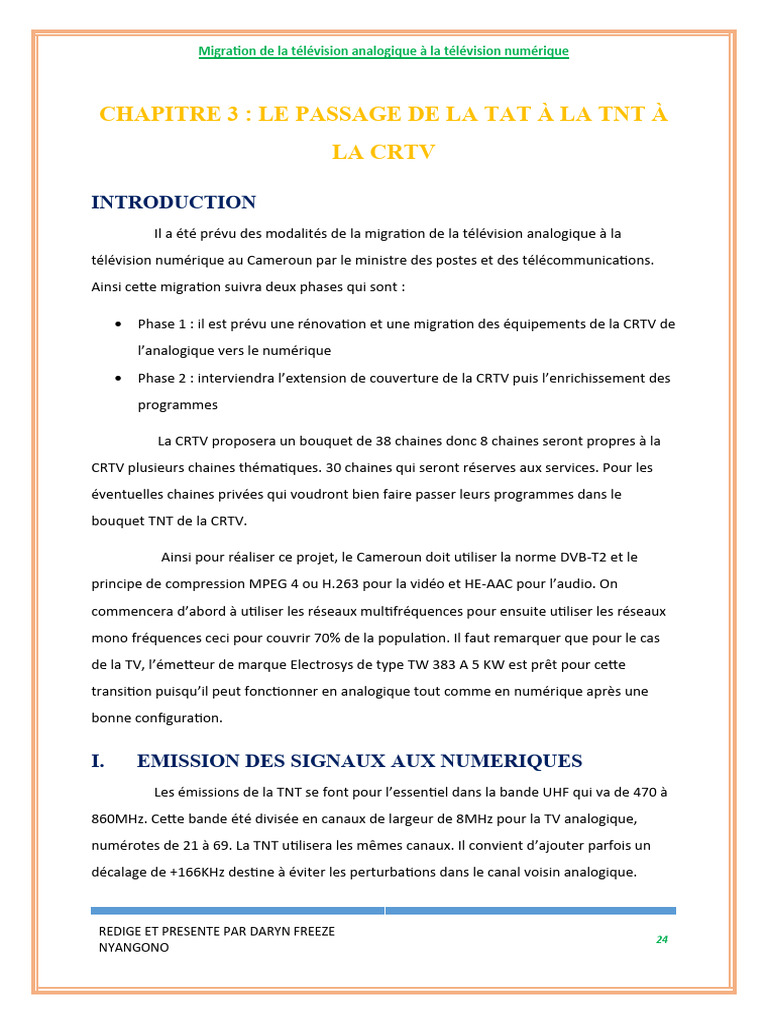

CHAPITRE 3 : LE PASSAGE DE LA TAT À LA TNT À

LA CRTV

INTRODUCTION
Il a été prévu des modalités de la migration de la télévision analogique à la
télévision numérique au Cameroun par le ministre des postes et des télécommunications.
Ainsi cette migration suivra deux phases qui sont :

 Phase 1 : il est prévu une rénovation et une migration des équipements de la CRTV de
l’analogique vers le numérique
 Phase 2 : interviendra l’extension de couverture de la CRTV puis l’enrichissement des
programmes

La CRTV proposera un bouquet de 38 chaines donc 8 chaines seront propres à la

CRTV plusieurs chaines thématiques. 30 chaines qui seront réserves aux services. Pour les
éventuelles chaines privées qui voudront bien faire passer leurs programmes dans le
bouquet TNT de la CRTV.

Ainsi pour réaliser ce projet, le Cameroun doit utiliser la norme DVB-T2 et le

principe de compression MPEG 4 ou H.263 pour la vidéo et HE-AAC pour l’audio. On
commencera d’abord à utiliser les réseaux multifréquences pour ensuite utiliser les réseaux
mono fréquences ceci pour couvrir 70% de la population. Il faut remarquer que pour le cas
de la TV, l’émetteur de marque Electrosys de type TW 383 A 5 KW est prêt pour cette
transition puisqu’il peut fonctionner en analogique tout comme en numérique après une
bonne configuration.

I. EMISSION DES SIGNAUX AUX NUMERIQUES

Les émissions de la TNT se font pour l’essentiel dans la bande UHF qui va de 470 à
860MHz. Cette bande été divisée en canaux de largeur de 8MHz pour la TV analogique,
numérotes de 21 à 69. La TNT utilisera les mêmes canaux. Il convient d’ajouter parfois un
décalage de +166KHz destine à éviter les perturbations dans le canal voisin analogique.

REDIGE ET PRESENTE PAR DARYN FREEZE

24
NYANGONO
 Migration de la télévision analogique à la télévision numérique

L’occupation du canal est bien meilleure, puisqu’avec une même largeur de 8MHz,
on transmet 6 chaines numériques en qualités normale (ou 3 chaines en haute définition).
Ainsi nous pouvons faire le synoptique suivant d’un émetteur TNT :

Synoptique d'un émetteur TNT

REDIGE ET PRESENTE PAR DARYN FREEZE

25
NYANGONO
 Migration de la télévision analogique à la télévision numérique

A. PRINCIPE DE LA COMPRESSION NUMERIQUE

Le type de compression retenu au Cameroun est la norme MPEG-AVC pour la
vidéo et la norme HE-AAC pour l’audio. Ainsi nous allons énumérer le principe de chaque
norme dans cette partie.

1. LA COMPRESSION VIDEO : LA NORME MPEG-AVC

Le signe MPEG-AVC a pour signification Motion Picture Group. Elle utilise le

principe suivant

 Découpage en blocs et en macro blocs

 Estimation de mouvement
 Compensation de mouvement
 Transformée, quantification et codage entropique
 Découpage en macro blocs 16*16
 Chrominance sous échantillonnée 4 :2 :0
 Chaque MB peut être décomposé en sous blocs de taille variable
 Un sous blocs 8*8 peut être décomposé en sous blocs 4*4
 L’unité de codage est le blocs 4*4
Il est nécessaire de compresser la vidéo car la numérisation d’un signal vidéo
produit un débit de 300 Mbits/s alors que dans un canal de la TNT elle produit4 0
Mbit/s.

2. COMPRESSION AUDIO : LA NORME HE-AAC

Dans le cas de cette compression nous avons deux versions, mais nous allons
attarder sur la deuxième version car c’est toujours la compression MPEG 4 audio alors que la
première version est la norme MPEG 3 .Sur la technologie SBR utilisée dans l’HE-AAC version
1 qui crée deux flux distincts ( un flux principal et autre à faible débit ), pour pouvoir ensuite
reconstitué un signal complet et on ajoute la technologie de codage PS qui consiste à décrire
et a coder le signal stéréophonique comme étant un signal monophonique auquel il suffit
d’ajouter quelques données complémentaires contenant des informations spécifiques à l’
effet stéréophonique .Ces paramètres spatiaux permettront ultérieurement la

REDIGE ET PRESENTE PAR DARYN FREEZE

26
NYANGONO
 Migration de la télévision analogique à la télévision numérique

reconstruction du signal stéréophonique qui aura été transmis .Ces paramètres s’appuient
sur des principes psycho acoustique.

Au niveau du codeur deux opérations sont séparées mais simultanément réalisées.

En premier lieu : la reconstruction du signal monophonique à partir des deux composants
stéréo et leur encodage (qui un est un traitement tout fait conventionnel qui est réalisé à ce
niveau)

En second lieu : la production et l’encodage du flux complémentaire à faible débit contenant

la description de l’effet stéréo.

En sortie de codeur, deux flux sont recombinés en un flux unique.

Schéma d’un encodeur PS

Au niveau du décodeur, les opérations inverses sont réalisées, d’abord le

décodage du signal monophonique, puis la reconstruction du signal stéréophonique complet
en utilisant les données complémentaires.

REDIGE ET PRESENTE PAR DARYN FREEZE

27
NYANGONO
 Migration de la télévision analogique à la télévision numérique

Par principe, un signal stéréo occupe un volume approximativement double de

celui d’un signal monophonique. Le fait de ne coder qu’un signal monophonique augmente
le volume des données complémentaires ce qui permet une substantielle économie par
rapport aux technologies conventionnelles de codage stéréophonique.

Il a été démontré que l’efficacité de cette technologie qu’avec un signal stéréo de

24 Kb/s la combinaison de AAC+SBR+PS offrait une qualité équivalente à celle des signaux a
32 Kb/s avec pour combinaison AAC+SBR.

Extension de la norme HE-AAC v1

B. LE MUTIPLEXAGE NUMÉRIQUE
Le multiplexage est une technique qui de transporter sur un même canal plusieurs
signaux provenant de supports différents. Le multiplexage l’adapté pour la transmission
numérique est le multiplexage temporel qui consiste à attribuer un intervalle de temps à
chaque signal qui sera transmis sur le canal ; Ainsi si nous le cas de 6 chaines multiplexées,
on aura un flux multiplex. Ce flux est organisé en plusieurs paquets de 188 octets précède
d’une en-tête qui présente

 Le numéro de la source
 Le type de données

REDIGE ET PRESENTE PAR DARYN FREEZE

28
NYANGONO
 Migration de la télévision analogique à la télévision numérique

C’est grâce à l’en-tête que le récepteur pourra séparer les données

complémentaires aux différentes chaînes du multiplex. Ainsi, puisque la CRTV
possède les équipements pour la migration a l’exception d’un multiplexeur
numérique et d’un codec.

Schéma d'un flux multiplexé

C. LE CODAGE COFDM
Les modulations multi porteuses comme l’OFDM consiste à repartir les symboles
sur un grand nombre de porteuses à bas débit, à l’opposé des systèmes conventionnels qui
transmettent les symboles en série, chaque symbole occupant alors une bande passante
disponible. Dans le cas de l’OFDM le train de symboles initial de période TSI les symboles
seront répartis en N train avec une durée de TS = N *TSI. Cette diminution du rythme des
symboles entraine une diminution des interférences d’un rapport N. Ainsi pour un débit de
symbole de 10M symboles s-1 transmis sur un canal radio de réponse impulsionnelle 250µs,
un symbole interfère avec K = 250/0 ,1 = 2500 symboles.

REDIGE ET PRESENTE PAR DARYN FREEZE

29
NYANGONO
 Migration de la télévision analogique à la télévision numérique

Le processus d’égalisation s’effectue alors par bloc et aussi est complexe. En

revanche, en répartissant ces symboles sur N=2048 porteuses, moins de 2 symboles sont en
interférence ce qui simplifie l’égalisation.

1. PRINCIPE DE LA MODULATION
Pour repartir les données à transmettre sur les N porteuses, on groupe les
symboles CK par paquets de N. Les CK sont des nombres complexes définis à partir des
éléments binaires et par une constellation de modulation MAQ a 4, 16, 64.

La séquence de N symboles C0, C1……Cn-1 constitue un symbole OFDM. Le k-IIème

train de symboles parmi les N trains module un signal de fréquence FK. Le signal modulé du
train K s’écrit sous forme complexe : CKe2Jpifkt.

Le signal total s(t) correspond à l’ensemble des N symboles réassemblés en un

symboles OFDM : S(t) = £ CKe2pifkt.

Schéma de principe du modulateur OFDM

Les fréquences sont orthogonales si l’espace entre deux fréquences adjacentes FK

et FK+1. En effet chaque porteuse modulant un symbole pendant une fenêtre rectangulaire

REDIGE ET PRESENTE PAR DARYN FREEZE

30
NYANGONO
 Migration de la télévision analogique à la télévision numérique

temporelle de durée TS aura pour spectre de fréquence un sinus cardinal, et une fonction
qui s’annule pour tous les multiples 1/TS.

Spectre en sortie du modulateur OFDM

Lorsque l’échantillonnage est effectué la fréquence FK d’une sous porteuses, il y’a

aucunes interférences avec les autres sous porteuses. C’est ce qui permet de recouvrir les
spectres des différentes porteuses une occupation spectrale. Le nombre de sous porteuses N
est choisi de manière à remplir les conditions primordiales TS >> TM afin de pouvoir
considérer le canal plat, et TS << 1/Bd.

2. PRINCIPE DE LA DÉMODULATIONS
Lors de la démodulation du signal parvenu au récepteur sur une durée s’écrit :
Y(t) = £ CK HK(t)e2Jpi f0t + TKS
HK(t) est la fonction de transfert du canal autour de la fréquence FK et a l’instant t.
Cette fonction varie lentement et on peut la supposer constante sur la période TS (TS <<

REDIGE ET PRESENTE PAR DARYN FREEZE

31
NYANGONO
 Migration de la télévision analogique à la télévision numérique

1/Bd). La démodulation classique consiste à démoduler le signal suivant les N sous porteuses
suivant le schéma classique.

Schéma de principe du démodulateur OFDM

REDIGE ET PRESENTE PAR DARYN FREEZE

32
NYANGONO
 Migration de la télévision analogique à la télévision numérique

Spectre réel OFDM

II. RECEPTION DE LA TNT PAR LES UTILISATEURS

FINAUX
1. PRINCIPE DE RECEPTION

La façon la plus simple de recevoir la TNT est de posséder TNT intégrée effet un
téléviseur TNT intègre auquel est branché le câble venant de l’antenne pourra via un
décodeur TNT diffuser le signal (annexe 6). Par contre si le téléviseur n’est pas intégré de la
TNT, il suffira de se procurer un adaptateur TNT MPEG 2 ou MPEG 4 (annexe 4) selon les
goûts et les besoins. Mais il est nécessaire de d’acheter un adaptateur MPEG 4 pour recevoir
la CRTV et aussi les chaines HD au besoin et d’autres chaines payantes TNT.

Le schéma de la réception est l’inverse de celui de l’émission et ceci est possible

grâce à l’adaptateur TNT. Une fois les 6817 porteuses modulées en 64-QAM sont reçues par
l’antenne UHF (470 à 860 MHZ), le canal désiré est sélectionné par un étage de réception a
changement de fréquence. Le signal en sortie est démodulé pour récupérer le transport

REDIGE ET PRESENTE PAR DARYN FREEZE

33
NYANGONO
 Migration de la télévision analogique à la télévision numérique

Stream. Le décodage de canal corrige quand c’est possible les erreurs de transmission. Le
démultiplexeur récupérer les paquets correspondants à la chaine sélectionnée. Le décodeur
MPEG 4 reconstitue les signaux audio et vidéos et l’envoie vers téléviseur via un câble vidéo.
On n’a pas besoin de la CNA (convertisseur numérique analogique) si la sortie est HDMI car
elle reste numérique.

Ainsi le synoptique de réception TNT est le suivant :

Synoptique de réception

REDIGE ET PRESENTE PAR DARYN FREEZE

34
NYANGONO
 Migration de la télévision analogique à la télévision numérique

2. VÉRIFICATION DE LA QUALITÉ DE RECEPTION

Un mesureur de champ moderne donne accès aux mesures de qualité du signal
TNT. Pour avoir une bonne qualité d’image et son.

a) Les paramètres du taux d’erreurs binaire avant correction :

 CBER : taux d’erreurs binaire, doit être supérieur ou égale à 0,0001
 VBER : taux d’erreurs binaire, doit être inferieur ou égale à 0,00000001
 MER : taux d’erreurs de modifications, doit être supérieur ou égale à 26 dB

 TPP : taux de parquets perdu après décodage, doit être inferieur ou égale à 0,000001

b) Les paramètres du taux d’erreur après correction

 VBER : taux d’erreurs binaire, doit être égale à 1,7*10-6 soit un bit sur 588240
 CBER : taux d’erreurs binaire, doit être égale à 9,5*10-3 soit un bit sur 105

Mesureur de champ

REDIGE ET PRESENTE PAR DARYN FREEZE

35
NYANGONO
 Migration de la télévision analogique à la télévision numérique

Nous avons essayé de donner les paramètres de la TNT en prenant en compte le

principe de la norme de compression, le type de multiplexage, le principe du codage OFDM
et la façon de recevoir la TNT dans ce chapitre. Puisque l’émetteur de la CRTV peut
fonctionner aussi bien en analogique qu’en numérique. Pour une configuration en
numérique il suffit de respecter la norme DVB-T2 (Digital Video Broadcastings Terrestrial) et
prenant en compte les paramètres énumérer ci-dessus, sans oublier les équipements qui
vont avec, énumérer ci-dessus. Tout en conservant le système de diffusion précédent. Nous
aurons ainsi fait une migration progressive de l’analogique à la numérique.

REDIGE ET PRESENTE PAR DARYN FREEZE

36
NYANGONO
