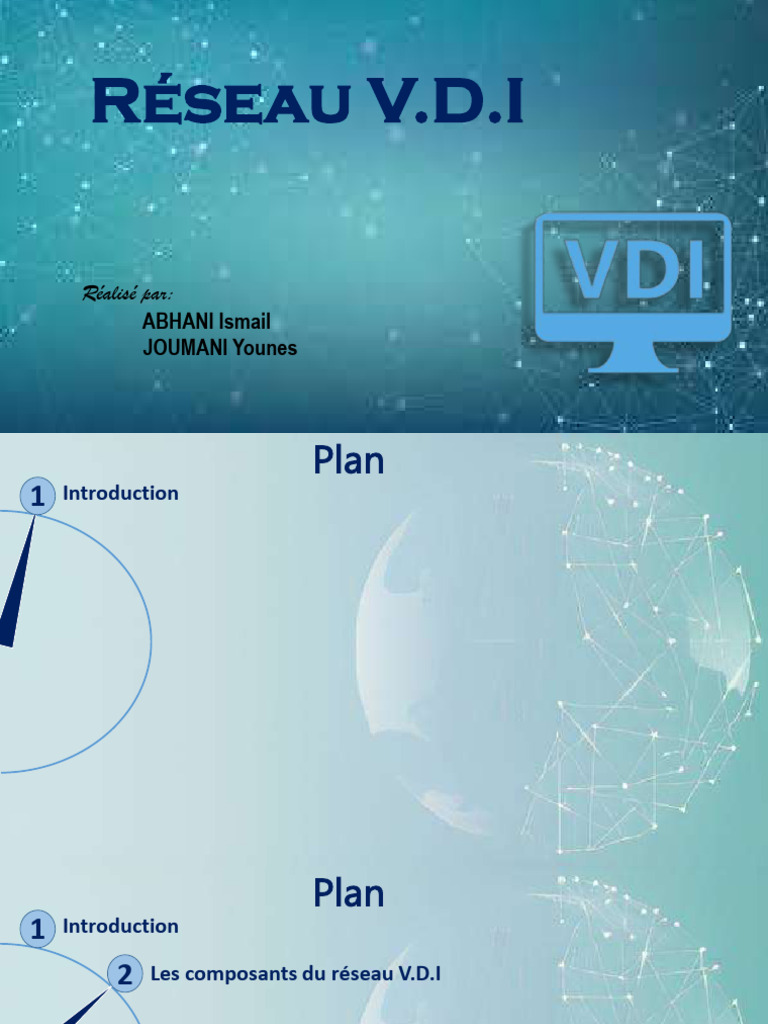

Réseau V.D.

Réalisé par:
ABHANI Ismail
JOUMANI Younes
 Plan
1 Introduction
 Plan
1 Introduction

2 Les composants du réseau V.D.I

 Plan
1 Introduction

2 Les composants du réseau V.D.I

3 Les câbles utilisés

 Plan
1 Introduction

2 Les composants du réseau V.D.I

3 Les câbles utilisés

4 Les normes de câblage

 Plan
1 Introduction

2 Les composants du réseau V.D.I

3 Les câbles utilisés

4 Les normes de câblage

5 Le câblage du réseau V.D.I

 Plan
1 Introduction

2 Les composants du réseau V.D.I

3 Les câbles utilisés

4 Les normes de câblage

5 Le câblage du réseau V.D.I

6 Conclusion
1 Introduction
Introduction

 Les objectifs d’un réseau
de communication V.D.I
 la collaboration et la communication
efficace avec le monde extérieur ou
intérieur au sein d'une organisation
 Offre une flexibilité accrue pour les
utilisateurs
 Réduction des Coûts
 Optimisation des Ressources

SIMPLIFIER LA GESTION DES COMMUNICATIONS

ON AUGMENTONS LA FIABILITÉ ET LA
FLEXIBILITÉ DU SYSTÈME
1 Introduction
2 Les composants du réseau V.D.I
 Les composants du réseau V.D.I
1 .Prise RJ45:

o Transmission des données.

o Reliée directement au coffret de
communication avec les 4 paires torsadée.
o L’arrivée des réseaux de communication.
o Le raccordement à internet ou pour les
connecter en réseau local.
1
 Les composants du réseau V.D.I
2 .Prise TV/FM/SAT:

o Elles se câblent avec du câble coaxial.

o brancher un téléviseur, un décodeur
satellite, un adaptateur TNT, une chaîne
hi-fi pour la réception FM.
o Accès à toutes les chaînes dans tout le
logement.

2
 Les composants du réseau V.D.I
3 .Coffret de communication:

o Élément de l'installation électrique a

courant faible.
o Permettre de distribuer dans toutes les
pièces du logement les signaux:
télévision, téléphone et FM.
o Contient l’ensemble des équipement de
réception et de répartition des signal.
3
 Les composants du réseau V.D.I
4 .Répartiteur TV « EXR156 »:

o Distribution de signaux par satellite.

o Efficace et sélective des signaux
provenant de différentes sources vers
plusieurs points de réception.
o La commutation se fait via le câble
coaxial.
o Autre référence : EXR 2508, EXR 2554,
EXR 2558. 4
 Les composants du réseau V.D.I
5 .Dispositif de terminaison
intérieure DTI:

o La partie publique du réseau téléphonique –

côté fournisseur et la partie privée du réseau
téléphonique.
o Distribue le réseau dans toutes les prises
téléphoniques de votre logement.
o Sert de point de test de la ligne téléphonique
du fournisseur.
5
 Les composants du réseau V.D.I
6 .Filtre ADSL maitre:

o Séparer le signal entre les basses

fréquences et les hautes fréquences.

o Éviter les interférences entre les deux

types de fréquence utilisés sur votre
ligne.

6
 Les composants du réseau V.D.I
7 .Système de commutation « S
RM5 »:

o Exigences de débit des données

élevé.
o Une extension du réseau.
o Décharger le réseau et de le rendre
plus rapide.

7
 Les composants du réseau V.D.I
8 .Brassage:

La liaison à l’aide de câbles convenable les équipements

comme les switch connectés et installés sur le réseau
informatique avec les prises de communication terminale.

Bandeaux de brassage Module de brassage

8
2 Les composants du réseau V.D.I
3 Les câbles utilisés
 Les câbles utilisés
1.Câble coaxial:
Le câble coaxial est un type de câble utilisé pour transmettre des signaux électriques.

Le câble coaxial est largement utilisé dans diverses applications, notamment pour la
transmission de signaux de télévision par câble, d'Internet haut débit, de vidéosurveillance
et d'autres systèmes de communication.
9
 Les câbles utilisés
2 .Câble a paires torsadés RJ45:
Un type de câble utilisé principalement pour les
transmissions de données. Il se compose de
plusieurs paires de fils conducteurs isolés qui sont
torsadés ensemble.
Il existe différentes catégories de câbles à paires
torsadées, chacune conçue pour des
performances spécifiques. Les catégories
courantes incluent Cat5e, Cat6, Cat6a, et Cat7,
avec des capacités de transmission de données et
des fréquences différentes.
10
 U/UTP
Unshielded Twisted Pair

Paires torsadées (sans blindage) : ce type de câble est utilisé en milieu non
soumis à des perturbations électromagnétiques
11
 F/UTP
Foiled Twisted Pair

Paires torsadées avec blindage Aluminium a l’intérieur de la gaine

12
 U/FTP
Unshielded Foiled Twisted Pair

Paires torsadées avec blindage par paire : seuls les conducteurs sont isolés et
blindés
13
 F/FTP
Foiled Foiled Twisted Pair

Paires torsadées avec blindage général et blindage sur chaque paire

14
 S/FTP
Shielded Foiled Twisted Pair

Paires torsadées avec double blindage général avec une tresse de cuivre et
blindage feuille Aluminium sur chaque paire
15
3 Les câbles utilisés
4 Les normes de câblage
 Les normes utilisés
UTE C 90 - 483:
Câblage des réseaux de communication résidentiels

UTE C 93 - 531-11, 12, 13, 14:

Câbles pour installations intérieures de télécommunication

UTE C 15 - 900:
Mise en œuvre et cohabitation des réseaux

NF C 15 -100:
Installations électriques à basse tension

16
 Les normes utilisés
La norme NF C 15-100 impose:

Pour RJ45 la norme impose:

o 1 prise de communication par pièce.
o 2 prises pour l’ensemble du logement.
Chaque prise doit être desservie par une canalisation provenant du tableau de
communication de la GTL (Gaine Technique Logement).

Pour la télévision (coaxial), la norme impose:

o 2 prises pour une surface jusqu’à 100 m².
o 3 prises pour une surface supérieure à 100 m².

17
 Les normes utilisés
Le guide UTE C 90-483 préconise:

o 3 prises de communication pour : cuisine, chambre, séjour, bureau, salon, bibliothèque,

salle de jeux.

o 1 prise de communication pour : salle de bains, toilettes, garage, couloirs, dépendances.

o 1 prise de communication par cloison pleine.

o une distance entre deux prises inférieure à 5 m.

18
 Les normes de raccordement de RJ45
Il existe deux normes de câblage RJ45 pour les prises RJ45 :
o La norme T568A, elle est souvent utilisée dans le domaine résidentiel avec du câblage
simple non blindé du type UTP.
o La norme T568B, utilisée dans le domaine professionnel avec du câblage blindé par
écrantage du type FTP, (la plus souvent employée).

19
 Les normes de raccordement de RJ45
On va donc retrouver ces deux propositions de brochage sur le connecteur des prises
RJ45 ainsi que sur les prises Keystone.

o Les paires 1-2 et 3-6 sont utilisés pour transmettre les informations.
o Les paires 4-5 sont utilisés pour le téléphone.
o Les paires 7-8 sont utilisés pour la télévision ou la ligne 2 du téléphone.

Prise RJ45 Prise Keystone

20
 Les normes de raccordement de RJ45
La préparation du câble pour effectuer le brochage est très importante pour un bon
fonctionnement.

1 2 3 4

5 6 7 8

21
4 Les normes de câblage
5 Le câblage du réseau V.D.I
Le pré-câblage du système V.D.I

22
La souplesse d’utilisation

23
La souplesse d’utilisation

214
Les niveaux de service

25
 Les niveaux de service
Grade 1 :
Le réseau vdi grade 1 est la solution la plus répandue dans les constructions de ces dernières
années.
Une installation grade 1 permet d’avoir la téléphonie, le réseau Ethernet informatique filaire
en 10/100 MB maximum et la TNT/Satellite à moindre coût.
Le débit limité du réseau Ethernet (10/100 Mbits) peut cependant poser problème pour la
lecture de vidéos volumineuses stockées sur le réseau.

– un câblage Ethernet de catégorie 5 100 Mhz pour les prises téléphones et le réseau
Ethernet.
– des câbles coaxiales pour la télévision.
– des prises RJ45 sans blindage.
– avec ou sans un coffret de communication obligatoire grâce à la norme NF C 15-100.

26
 Les niveaux de service
Grade 2 :
L’installation grade 2 n’est pas une grosse évolution par rapport à du grade 1. La seule
différence est l’amélioration des câbles utilisés, passage d’un câblage 100 Mhz à 250 Mhz,
améliorant la qualité du réseau informatique.
Le réseau VDI avec un coffret de communication grade 2 est une alternative au réseau vdi
grade 3 en séparant la partie TV du reste de l’installation. De cette façon, on garde le réseau
TNT/SAT en coaxial avec des prises murales TV.

27
 Les niveaux de service
Grade 3 :
Le réseau VDI grade 3 amène des changements majeurs dans l’installation réseau :
– le signal TNT/Satellite est acheminé via un câble réseaux et non plus avec un câble coaxial
– le réseau Ethernet peut atteindre un début de 1000 MB (1GB) contre 100 MB max en Grade
1 et 2.
– toutes les prises de la maison sont soit des prises de courant fort (220 Volt) ou des prises
RJ45. Sur ces prises RJ45, on peut brancher la télévision via un câble RJ45/Coaxiale, tous les
appareils qui ont une prise réseau RJ45, et même utiliser pour brancher des enceintes.
– un câblage de grade 3 (900 Mhz) ou grade 3 S (Satellite en 2200 Mhz) ou grade 3
TV (Dernier nom donné à ce câble) avec une paire sur les 4 spécialement étudiée pour le
satellite. Ce câble sert pour le réseau Ethernet et pour la télévision; toute les prises sont
reliées directement au coffret de communication (en étoile).
– des prises RJ45 avec blindage en catégorie 6 ou mieux catégorie 6a.
– un coffret de communication aussi appelé baie de brassage dans ce cas, car il
permet de choisir pour chaque prise le signale à envoyer : TNT, réseau ou autres … 28
 Les niveaux de service
Grade 4 :
Dans le grade 4, la fibre optique remplace les fils de cuivre habituels. Pour le moment, cette
solution est très peu répandue car elle apporte peu de plus-value par rapport au grade 3.

29
Le câblage du réseau V.D.I

30
5 Le câblage du réseau V.D.I
 Plan

6 Conclusion
Conclusion
MERCI POUR
VOTRE
ATTENTION
