1

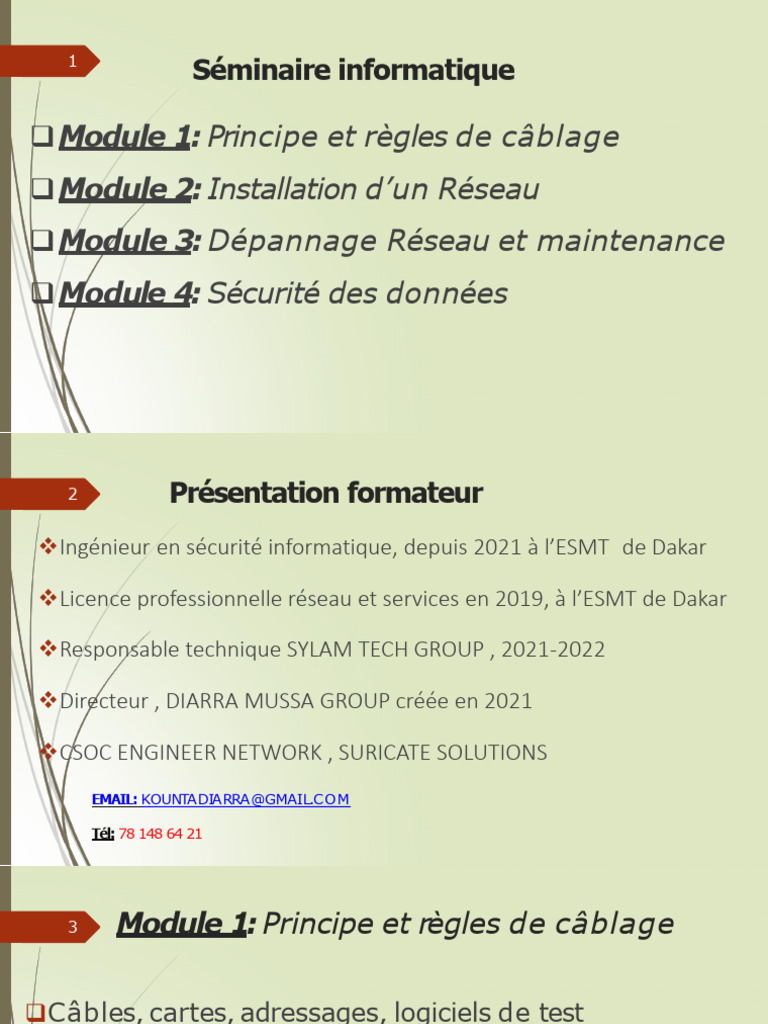

Séminaire informatique

❑ Module 1: Principe et règles de câblage

❑ Module 2: Installation d’un Réseau
❑ Module 3: Dépannage Réseau et maintenance
❑ Module 4: Sécurité des données
 2 Présentation formateur
❖ Ingénieur en sécurité informatique, depuis 2021 à l’ESMT de Dakar

❖ Licence professionnelle réseau et services en 2019, à l’ESMT de Dakar

❖ Responsable technique SYLAM TECH GROUP , 2021-2022

❖ Directeur , DIARRA MUSSA GROUP créée en 2021

❖ CSOC ENGINEER NETWORK , SURICATE SOLUTIONS

EMAIL: KOUNTADIARRA@GMAIL.COM

Tél: 78 148 64 21
 3 Module 1: Principe et règles de câblage

❑ Câbles, cartes, adressages, logiciels de test

❑ Le matériel utilisé pour les réseaux (LAN et WAN

principalement)
7

Je n'ai pas de talent particulier. Je suis

seulement passionnément curieux. L'important
est de ne pas arrêter de poser des questions.
La curiosité a sa propre raison d'exister.
Albert Einstein
 8 Module 1: Principe et règles de câblage
❑ Plan de cours

Introduction
I. Le câblage informatique
II. Les équipements réseau
1. Le réseau LAN
2. Le réseau WAN
TP: Comment faire le sertissage des câbles RJ45 ?
 9 Module 1: Principe et règles de câblage
❑ Plan de cours

Introduction
Le câblage réseau désigne l'ensemble des fils qui relient les
différentes composantes d'un réseau informatique entre elles. Il
ne s'agit pas uniquement du réseau de machines qui doivent être
interconnectées. En effet, on prendra également en
considération le réseau internet(WAN) et intranet de
l'entreprise(LAN).
 10 Module 1: Principe et règles de câblage
I. Le câblage informatique
1. Objectif
Le câblage réseau est un élément fondamental d'un SI
puisqu’il assure la transmission des données entre les différents
terminaux et postes.
Ainsi, Un bon câblage professionnel est la garantie d'une
connexion, à la fois, sécurisée et performante. Le câblage vous
permet également d'augmenter les performances de votre
réseau/parc informatique.
Ces travaux ne doivent, en aucun cas, être négligés !
 12 Module 1: Principe et règles de câblage
2. Règles de câblages
Pour assurer une bonne liaison, des précautions de câblage
doivent être respectées :
• Le câble doit être déroulé (utiliser un dérouleur de câble)
• Eviter de marcher sur les câbles ou d’y déposer des objets lourds
• Rayon de courbure minimal durant l’installation : 31 mm
• Rayon de courbure minimal, installation terminée : 62 mm
•Eviter de serrer les colliers de fixation, le câble doit pouvoir
coulisser légèrement.
 Module 1: Principe et règles de câblage
13
• Les courants forts et courants faibles doivent cheminer
dans des conduits différents. Des distances minimales
doivent également être respectées entre les deux
câblages. Ces distances dépendent du type de câble
utilisé (exemples :5 cm minimum en solution STP/FTP et
20 cm en UTP)
• Détorsadage des paires :13 mm maximum en
catégorie 5
• L’écran ou le blindage du câble doit être conservé au
plus près possible de la connexion.
• Mise à la terre du blindage des câbles et des baies de
brassage.
14 Module 1: Principe et règles de câblage

• La norme EIA/TIA 568A recommande un câblage en

étoile avec une distance maximum de 100 m entre le
centre technique et les postes de travail : – 90 m de la
prise murale au panneau d’interconnexion; – 10 m
maximum, au total, pour les fiches de connexion (patch
cord) dans le centre technique et les cordons permettant
de brancher les postes de travail à la prise murale.
 15 Module 1: Principe et règles de câblage
4. Les types de câbles
Une paire torsadée est formée de 2 conducteurs enroulés en hélice l’un
autour de l’autre. Cette configuration a pour but de maintenir
précisément la distance entre les deux fils et de diminuer la diaphonie.
Un câble à paires torsadées est constitué de plusieurs paires. Les câbles
employés pour réaliser les liaisons d’un réseau local informatique
(topologie étoile) sont c onstitués de 4 paires torsadées.
Les câbles à paires torsadées sont souvent blindés pour limiter les
interférences. Le blindage peut être appliqué à l’ensemble du câble
mais il peut également être appliqué individuellement à chacune des
paires constituant le c âble. Lorsque le blindage est appliqué à
l’ensemble, on parle d’écrantage et la feuille métallique formant le
blindage est appelée écran.
 Module 1: Principe et règles de câblage
16
➢ Types de blindages et appellations normalisées associées (norme
ISO-CEI 11801)
Dénomination officielle actuelle : X X / Y Z Z (voir exemples ci-dessous)
U/UTP (ancienne appellation : UTP) Câble à F/UTP (ancienne appellation : FTP) Câble U/FTP (ancienne appellation : FTP
paires torsadées non écranté. Il est utilisé à paires torsadées proposant un blindage PiMF) Câble à paires torsadées
dans la téléphonie mais plus rarement dans général réalisé par une feuille d’aluminium. sans blindage général mais dans
un réseau local informatique. Il est utilisé en téléphonie et en lequel chaque paire est écrantée
Blindage général Blindage par paire informatique. individuellement.

U Unshielded U Unshielded
Aucun blindage Aucun blindage
F Foiled
Blindage écran
F Foiled
S Shielded
Blindage écran
Blindage
tresse
SF Tresse + écran

F/FTP (ancienne appellation : FFTP) Câble à S/FTP (ancienne appellation : SFTP) Câble à F/UTQ (ancienne appellation : FTP)
Type de paire paires torsadées avec écran général (feuille paires torsadées avec blindage général Câble à paires torsadées. Structure en
d’aluminium) et écran par paire.
TP Twisted Pair (tresse de cuivre) et écranté par paire. quartes avec écran général.
Paires torsadées

TQ Twisted Quad
Structure en
quartes

SF/UTP : Câble à paires torsadées. Blindage composé d’une tresse associée à une feuille d’aluminium.
 Module 1: Principe et règles de câblage
17
➢ C atégories de câbles
Les câbles de télécommunication sont classés en différentes catégories définissant principalement la qualité
d’intégrité du signal transmis.
Ces catégories sont définies par la norme ANSI/EIA/TIA 568-B.
Norme internationale :ISO/CEI 11801. Norme française : NF/EN 50173-1
▪ Certaines catégories (1 et 2) ne sont plus d’actualité car plus utilisées.

▪ Catégorie 3 :
Cette catégorie définit un type de câblage autorisant une bande passante de 16 MHz.
Aujourd’hui, ce type de câble n’est utilisé plus qu’en téléphonie sur le marché commercial, tant pour les lignes analogiques que num
▪ Catégorie 4 :
Cette catégorie définit un type de câblage autorisant une bande passante de 20 MHz. Principalement utilisé pour les réseaux
token-ring 16Mbps et les réseaux 10base-T, il fut rapidement remplacé par les catégories 5 et 5e.
▪ Catégorie 5 :
Cette catégorie définit un type de câblage autorisant une bande passante de 100 MHz.
Ce standard permet l’utilisation du 100base-TX et 1000base-TX, ainsi que diverses applications de téléphonie ou de réseau.
Dans la norme actuelle, seules les catégories 5e et 6 sont décrites.
 Module 1: Principe et règles de câblage
18
Catégorie 5e / classe D :
La catégorie 5e (enhanced) définit un type de câblage autorisant une bande passante de 100MHz.
Cette norme est une adaptation de la catégorie 5.
Temps de propagation <5,7 ns/m (à une fréquence de 10 MHz)
Catégorie 6 / classe E :
La catégorie 6 définit un type de câblage permettant une bande passante à 250 MHz et plus.
Catégorie 6a /classe Ea :
Ratifiée le 8 février 2008, la norme 6a est une extension de la catégorie 6 avec une bande passante
de 500 MHz (norme ANSI/TIA/EIA-568-B.2-10). Cette norme permet le fonctionnement du 10GBASE-T
sur 100 mètres.
Catégorie 7 / classe F :
La catégorie 7 définit un type de câblage permettant une bande passante de 600 MHz.
Catégorie 7a / classe Fa :
La catégorie 7a permet une bande passante de 1 GHz (en cour d’étude).
 19 Module 1: Principe et règles de câblage
5. Les connecteurs
C’est le connecteur RJ45 (Registered Jack) qui est le plus couramment utilisé en terminaison d’un câble à paires
torsadées.
Il comporte 8 broches de connexion électrique (voir numérotation ci-contre).
Il est souvent associé au standard TIA/EIA-568-B qui décrit le brochage de terminaison du câble.
Utilisé très couramment dans les réseaux informatiques câblés en étoile (type Ethernet), on le retrouve également
en téléphonie
 20 Module 1: Principe et règles de câblage
6. Les cordons RJ45
Lors d’un câblage informatique en 10base-T ou 100base-T seules 2 paires torsadées sont utilisées :contacts 1-2 et 3-6.
Une paire en émission (Tx) et une en réception (Rx). Lors d’une utilisation en 1000base-T,
les 4 paires sont utilisées (8 contacts utilisés) en émission et réception.
Lorsqu’un poste de travail est connecté à un HUB (concentrateur) ou un SWITCH (commutateur),
il faut utiliser un câble droit. Lorsque deux postes sont reliés directement, il faut utiliser un câble croisé.
Certains équipements réseau récents sont toutefois capables de faire du (dé)croisement automatique en fonction d

8
Carte
En utilisation en 10 Mbps
7

réseau
6
5 Réception (Rx)
et 100 Mbps, seules 2
4
3
2
1 Emission (Tx)
paires sont utilisées (en Connecteur RJ45
full duplex). Coté poste
de travail, en
fonctionnement normal :
L’appellation internationale du connecteur RJ45
1-2 en émission et 3-6 en
réception. est : modular plug 8P8C (8 positions/8 contacts)
 21 Module 1: Principe et règles de câblage
7. Les normes de couleur et câblage T568A et T568B
La norme détermine 4 numéros de paire associés chacun à une couleur :
Paire 1 bleu, paire 2 orange, paire 3 vert, paire 4 marron.
Norme T568A Norme T568B Remarque:
pin couleur paire paire couleur pin IL existe des câ bles droits câ blés selon la
8 marron 4 4 marron 8

7 marron-blanc marron-blanc 7
norme T568A et d’autres la norme 568B.
6 orange 2 3 vert 6
L’important est que les deux extrémités soient
5 bleu-blanc 1 1 bleu-blanc 5

4 bleu bleu 4 selon la même norme.

3 orange-blanc 2 3 vert-blanc 3

2 vert 3 2 orange 2

1 vert-blanc orange-blanc 1
 22 Module 1: Principe et règles de câblage

8. Fabrication d’un câble.

La fabrication d’un câble réseau n’est pas très fréquente, elle peut rendre service dans certains cas.
C’est une opération minutieuse et quelques règles doivent être respectées.
Les outils indispensables sont la pince coupante et la pince à sertir (RJ45)
 Module 1: Principe et règles de câblage
II. L2e3 s équipements réseau
1. Le réseau LAN
Ces réseaux sont en général circonscrits à un bâtiment ou à un groupe de
bâtiment pas trop éloignés les uns des autres (site universitaire, usine ou
'campus'). L'infrastructure est privée et est gérée localement par les
personnels informatiques. Ce dernier est composé de :
❖ Commutateur (switch)
Les concentrateurs connectent plusieurs équipements du réseau
informatique. Un concentrateur sert également de répéteur, en ce sens qu’il
amplifie les signaux, qui se détériorent après avoir parcouru de longues
distances sur les câbles de connexion. Le concentrateur est le plus simple de
la famille des équipements de connexion réseau, car il connecte des
composants LAN ayant des protocoles identiques.
 Module 1: Principe et règles de câblage
II. L2e4 s équipements réseau
1. Le réseau LAN
❖ Modem
Les modems (modulateurs-démodulateurs) servent à transmettre des
signaux numériques via des lignes téléphoniques analogiques. Les signaux
numériques sont donc convertis par le modem en signaux analogiques de
différentes fréquences et transmis à un autre modem au lieu de réception.
Le modem récepteur effectue la transformation inverse et fournit une sortie
numérique au dispositif qui y est connecté, généralement un ordinateur
❖ Point d’accès
Même si un point d’accès peut techniquement comporter une connexion câblée ou sans
fil, il s’agit généralement d’un dispositif sans fil. Un point d’accès fonctionne au niveau de la
deuxième couche OSI, la couche Liaison de données, et il peut fonctionner soit comme un
pont reliant un réseau câblé standard à des appareils sans fil ou comme un routeur
transmettant des données d’un point d’accès à un autre.
 Module 1: Principe et règles de câblage
II. L2e5 s équipements réseau
1. Le réseau LAN
❖ Répéteur
Un répéteur est un appareil électronique qui amplifie le signal qu’il reçoit.
Vous pouvez considérer un répéteur comme un appareil qui reçoit un signal
et le retransmet à un niveau plus élevé ou à une puissance supérieure, afin
qu’il puisse couvrir de plus longues distances, plus de 100 mètres pour les
câbles LAN standard. Les répéteurs opèrent sur la c ouche Physique.
 26 Module 1: Principe et règles de câblage
2. Le réseau WAN
Un WAN (Wide Area Network, ou réseau étendu) est un réseau couvrant une
zone géographique de grande envergure. Votre modem envoie et reçoit
des informations depuis et vers Internet via son port WAN. Il est composé:
❖Passerelle (Gateway)
Les passerelles opèrent généralement au niveau des couches Transport et
Session du modèle OSI. Les passerelles assurent la traduction entre des
technologies réseau telles que l’interconnexion des systèmes ouverts (OSI) et
TCP/IP (protocole de contrôle de transmission/protocole Internet). Ainsi, les
passerelles connectent deux ou plusieurs réseaux autonomes, chacun ayant
ses propres algorithmes de routage, protocoles, topologie, service de noms
de domaine, procédures et politiques d’administration réseau.
 27 Module 1: Principe et règles de câblage
2. Le réseau WAN
❖ Pont (bridge)
Les ponts servent à connecter deux ou plusieurs hôtes ou segments de
réseau. Le rôle fondamental des ponts dans l’architecture réseau est de
stocker et de transférer les trames entre les différents segments qu’ils relient.
Ils utilisent les adresses MAC (contrôle d’accès au support) des équipements
pour le transfert des trames.
❖ Le Routeur
C'est un dispositif d’interconnexion de réseaux informatiques permettant
d’assurer le routage des paquets entre deux réseaux ou plus afin de
déterminer le chemin qu’un paquet de données va emprunter. Ils sont plus
puissants : ils sont capables d'interconnecter plusieurs réseaux utilisant le
même protocole.
 28 Module 1: Principe et règles de câblage
2. Le réseau WAN
❖ Le Vsat
Les réseaux de communications par satellite utilisent une station relais dans
l’espace (le satellite) servant à relier (au moins) deux émetteurs/récepteurs
hertziens au sol, communément appelés stations terrestres ou stations au sol.
Les petites stations terrestres équipées d’antennes dont la taille est comprise
en général entre 0,96 m et 2,4 m de diamètre sont appelées «terminaux à
très petite ouverture »ou VSAT.
 29 Module 1: Principe et règles de câblage
TP1: Sertissage par c haque apprenant
TP2 : Sertissage du panneau de brassage

➢Questions , Réponses

➢Echanges d’expériences
 30 Module 1: Principe et règles de câblage
TP1: Sertissage par c haque apprenant , un c ordon rj45
➢ Etape 1: Utilisez une pince à dénuder, coupez la fin du câble que vous
êtes entrain de terminer pour s'assurer de travailler sur une partie neuve.
➢ Etape 2: Faites attention à ne pas endommager les fils conducteurs en
enlevant environ 2cm et demi de gaine de câble. Pour ceci, utilisez
un dénudeur de câble UTP ou bien une pince à dénuder.
➢ Etape3: Séparez les 4 paires torsadées les unes des autres puis détordez-les
pour obtenir 8 fils séparés. Il faut réussir à lisser les fils au maximum pour
faciliter leur insertion dans le connecteur
➢ Etape 4: Maintenez-les fils en face de vous. En les bougeant de droite à
gauche, faites en sorte de ranger les fils selon cet ordre : blanc/orange,
orange, blanc/vert, bleu, blanc/bleu, vert, blanc/marron, marron.
 31 Module 1: Principe et règles de câblage
TP1: Sertissage par c haque apprenant , un c ordon rj45
➢ Etape 5: Maintenez le connecteur RJ45 en mettant en face de vous l'embout
dans lequel vous passerez les fils. Insérez délicatement les fils dans le
connecteur jusqu'à ce qu'ils ressortent du côté du connecteur. Pour une
meilleure connexion, insérer du mieux que vous pouvez le c âble dans le
connecteur RJ45.
➢ Etape 6: Vérifiez que les câbles sortant de votre connecteur sont dans le bon
ordre, sinon, refaites votre manipulation délicatement. Rappelez-vous qu'une
fois sertit, le connecteur ne peut plus être réutilisé. Si vous faites une erreur,
vous devrez tout c ommencer depuis le début.
➢ Etape7: Insérez le connecteur en préparation dans la fente RJ45 de
votre pince à sertir. Serrez fermement les poignées de la pince et répétez
deux fois cette étape pour être sur que votre terminaison de câble est solide
 32 Module 1: Principe et règles de câblage
TP1: Sertissage par c haque apprenant , un c ordon rj45
➢ Etape 8: Si votre pince ne coupe pas automatiquement les fils, faites attention
en les coupant vous-même. Essayez de les couper au plus près du
connecteur ce qui améliorera la connexion.
➢ Etape 9: Une fois que vous aurez terminé votre premier côté, passez à l'autre
extrémité du câble.
 33 Module 1: Principe et règles de câblage
TP1:
Avec tout le câble Ethernet s'exécute terminant à un
panneau de brassage , il est plus facile à gérer et à
mettre à niveau le réseau Ethernet si nécessaire. Par
exemple, si un nouveau commutateur est mis à jour plus
rapide , il est plus facile de connecter les câbles Ethernet
courtes à un panneau de brassage que de gérer chaque
longueur de câble individuel.
Choses que vous devez Ethernet punchdown outil
Afficher plus Instructions
 34

❖
1Retirer environ 2 pouces de l'écran extérieur de chaque câble Ethernet pour
se connecter au panneau de brassage .
2
❖ Pour chaque câble Ethernet, détordre et redresser tous les fils de couleurs
intérieures .
3
🠶 place chaque couleur codée fil dans la tache de couleur correspondant à un
code sur le dos du panneau de brassage .
4
🠶 fixer les fils codés de couleurs pour le panneau de brassage avec le percuteur .
5
🠶 Utilisez un coupe-fil pour couper les extrémités au large de la poinçonnée vers
le bas les fils si le percuteur ne fait pas cela quand les fils sont découpées en
baisse .
35

Panneau de brassage

Armoire de brassage
Schéma représentatif d’un raccordement d’une baie
de brassage
36
