1 DTP 411.1.

doc - 2007

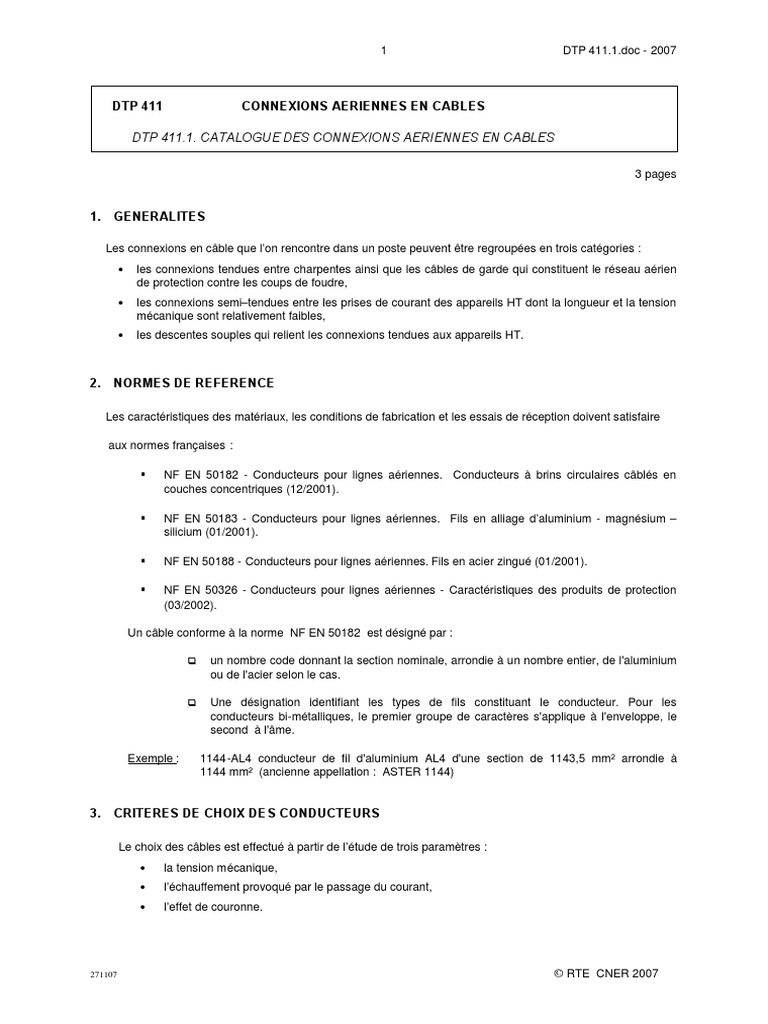

DTP 411 CONNEXIONS AERIENNES EN CABLES

DTP 411.1. CATALOGUE DES CONNEXIONS AERIENNES EN CABLES

3 pages

1. GENERALITES

Les connexions en câble que l’on rencontre dans un poste peuvent être regroupées en trois catégories :

 les connexions tendues entre charpentes ainsi que les câbles de garde qui constituent le réseau aérien
de protection contre les coups de foudre,

 les connexions semi–tendues entre les prises de courant des appareils HT dont la longueur et la tension
mécanique sont relativement faibles,

 les descentes souples qui relient les connexions tendues aux appareils HT.

2. NORMES DE REFERENCE

Les caractéristiques des matériaux, les conditions de fabrication et les essais de réception doivent satisfaire

aux normes françaises :


 NF EN 50182 - Conducteurs pour lignes aériennes. Conducteurs à brins circulaires câblés en
couches concentriques (12/2001).


 NF EN 50183 - Conducteurs pour lignes aériennes. Fils en alliage d’aluminium - magnésium –
silicium (01/2001).


 NF EN 50188 - Conducteurs pour lignes aériennes. Fils en acier zingué (01/2001).


 NF EN 50326 - Conducteurs pour lignes aériennes - Caractéristiques des produits de protection
(03/2002).

Un câble conforme à la norme NF EN 50182 est désigné par :

 un nombre code donnant la section nominale, arrondie à un nombre entier, de l'aluminium

ou de l'acier selon le cas.

 Une désignation identifiant les types de fils constituant le conducteur. Pour les
conducteurs bi-métalliques, le premier groupe de caractères s'applique à l'enveloppe, le
second à l'âme.

Exemple : 1144-AL4 conducteur de fil d'aluminium AL4 d'une section de 1143,5 mm² arrondie à
1144 mm² (ancienne appellation : ASTER 1144)

3. CRITERES DE CHOIX DES CONDUCTEURS

Le choix des câbles est effectué à partir de l’étude de trois paramètres :


 la tension mécanique,

 l’échauffement provoqué par le passage du courant,

 l’effet de couronne.

271107 © RTE CNER 2007

 2 DTP 411.1.doc - 2007

3.1. TENSION MECANIQUE

La tension mécanique des conducteurs doit rester, pour les diverses hypothèses normalisées de calcul,
inférieure aux valeurs maximales définies dans le CCGP (§ 4.2 Règles Mécaniques des ouvrages).

3.2. ECHAUFFEMENT

Pour les régimes permanent, de surcharge et de court–circuit, la température des câbles ne doit pas
dépasser les valeurs maximales définies dans le CCGP (§ 4.3 Règles électriques).

3.3. EFFET DE COURONNE

A partir de l’échelon de tension 225 kV, il convient d’utiliser des conducteurs de diamètre suffisant pour
éviter l’apparition d’effluves dues à l’effet de couronne, générateur de pertes et de tensions parasites. La
tension critique d’apparition du phénomène se calcule grâce à la formule de Peek définie dans les D.T.P.
mais cette étude peut être menée à l’aide du programme de calcul ANALIG exploité par le SETP du
CNER. Cette tension doit être supérieure à la tension la plus élevée pour le matériel. Il en découle les
principes suivants :

 en 225 kV, les câbles de section inférieure à 570 mm² présentent un diamètre trop faible mais le câble

de section 288 mm² peut être toléré sur de très faibles longueurs lorsque son tracé reste dans le
champ électrique des éléments raccordés,

 en 400 kV, les câbles sont obligatoirement disposés par 2 en faisceau.

4. CATALOGUE DES CONDUCTEURS NORMALISES


l’annexe 1 donne les caractéristiques mécaniques et électriques des câbles,

l’annexe 2 donne les intensités admissibles en régimes permanent et de surcharge.

271107 © RTE CNER 2007

 3 DTP 411.1.doc - 2007

ANNEXE 1

CARACTERISTIQUES MECANIQUES ET ELECTRIQUES DES CABLES

APPELLATION COURANTE ASTER ASTER ASTER ASTER ASTER PHLOX PASTEL

288 570 851 1144 1600 94,1 147,1

DESIGNATION SUIVANT LA 288-AL4 570-AL4 851-AL4 1144-AL4 1596-AL4 52-AL4/ 119-AL4/

NORME NF EN 50 182 42-ST6C 28-ST6C

Repère
 51 52 53 54 55 31 32

Résistance électrique à 20 ºC /km 0,1150 0,0583 0,0391 0,0292 0,021 0,642 0,279

(1) avec effet de peau  (1) (1) 0,0325 (1) 0,0251

0,0417

Section Almélec mm2 288,4 570,22 850,66 1143,51 1595,9 51,95 119,26
conductrice
Acier 42,12 27,83

Almélec mm 37Ø3,15 61Ø3,45 91Ø3,45 91Ø4 127Ø4 15Ø2,10 30Ø2,25

Composition

Acier mm 19Ø1,68 7Ø2,25

Diamètre extérieure Øe mm 22,05 31,05 37,95 44,00 52,00 12,60 15,75

Masse linéique (câble non graissé) kg/m 0,794 1,574 2,354 3,164 4,425 0,481 0,547

Sens de blocage de la couche G G G G G G G

extérieure

Charge à la rupture assignée CRA daN 9370 18530 27650 36020 50272 7795 7910

Module d’Young E hbar 5700 5400 5250 5250 5050 11200 8400

Coefficient de dilatation  10-6 /ºC 23 23 23 23 23 14,7 18,1

Effort horizontal sur conducteur nu. daN/m 1,60 2,25 2,75 3,20 3,80 0,91 1,13
Vent 72 daN/m2

Chaleur massique J/kg/°C 890

Coefficient de variation de résistance 1/°C 0,0036

Masse linéique totale kg/m 2,40 3,50 4,55 5,60 7,20 1,71 1,9

Givre Effort horizontal daN/m 1,10 1,30 1,40 1,51 1,65 0,95 1,0
20 mm
Vent 18 daN/m 2

Givre Masse linéique kg/m 5,50 7,0 8,23 9,63 11,40 4,45 4,75
40 mm totale

Effort horizontal daN/m 1,84 2,0 2,12 2,23 2,40 1,67 1,72
Vent 18 daN/m 2

271107 © RTE CNER 2007

 4 DTP 411.1.doc - 2007

ANNEXE 2

INTENSITES ADMISSIBLES DANS LES CABLES

Intensités admissibles (A)

Repère Connexions (1)
Régime permanent

normalisées
Eté Intersaisons Hiver 1 Hiver 2
30 ºC 21ºC 15 ºC 5 ºC

51 Câble Aster 288 813 880 929 993

52 Câble Aster 570 1237 1339 1417 1515

53 Câble Aster 851 1539 1671 1772 1898

54 Câble Aster 1144 1858 2013 2134 2281

55 Câble Aster 1600 2226 2417 2567 2750

Intensités admissibles (A)

Repère Connexions (2)
Surcharge 20 min

normalisées
Eté Intersaisons Hiver 1 Hiver 2
30 ºC 21ºC 15 ºC 5 ºC

51 Câble Aster 288 913 971 1013 1070

52 Câble Aster 570 1414 1501 1568 1653

53 Câble Aster 851 1796 1906 1992 2101

54 Câble Aster 1144 2197 2325 2426 2552

55 Câble Aster 1600 2692 2847 2971 3125

Intensités admissibles (A)

Repère Connexions (2)
Surcharge 10 min

normalisées
Eté Intersaisons Hiver 1 Hiver 2
30 ºC 21ºC 15 ºC 5 ºC

51 Câble Aster 288 937 994 1036 1092

52 Câble Aster 570 1484 1568 1632 1715

53 Câble Aster 851 1920 2024 2106 2210

54 Câble Aster 1144 2376 2496 2591 2710

55 Câble Aster 1600 2961 3103 3218 3361

271107 © RTE CNER 2007

 5 DTP 411.1.doc - 2007

Intensités admissibles (A)

Repère Connexions (2)
Surcharge 5 min

normalisées
Eté Intersaisons Hiver 1 Hiver 2
30 ºC 21ºC 15 ºC 5 ºC

51 Câble Aster 288 995 1050 1090 1150

52 Câble Aster 570 1630 1705 1765 1841

53 Câble Aster 851 2160 2255 2330 2425

54 Câble Aster 1144 2710 2815 2900 3010

55 Câble Aster 1600 3445 3570 3670 3795

Ces intensités sont calculées selon les règles définies dans le chapitre “Hypothèses de calcul - Bases
d’établissement”
Les intensités admissibles ont été calculées avec CECILIA 3.1 du 10/93 ).

Température maximale de fonctionnement (C°)

(1) 85 degrés
(2) 100 degrés

271107 © RTE CNER 2007
