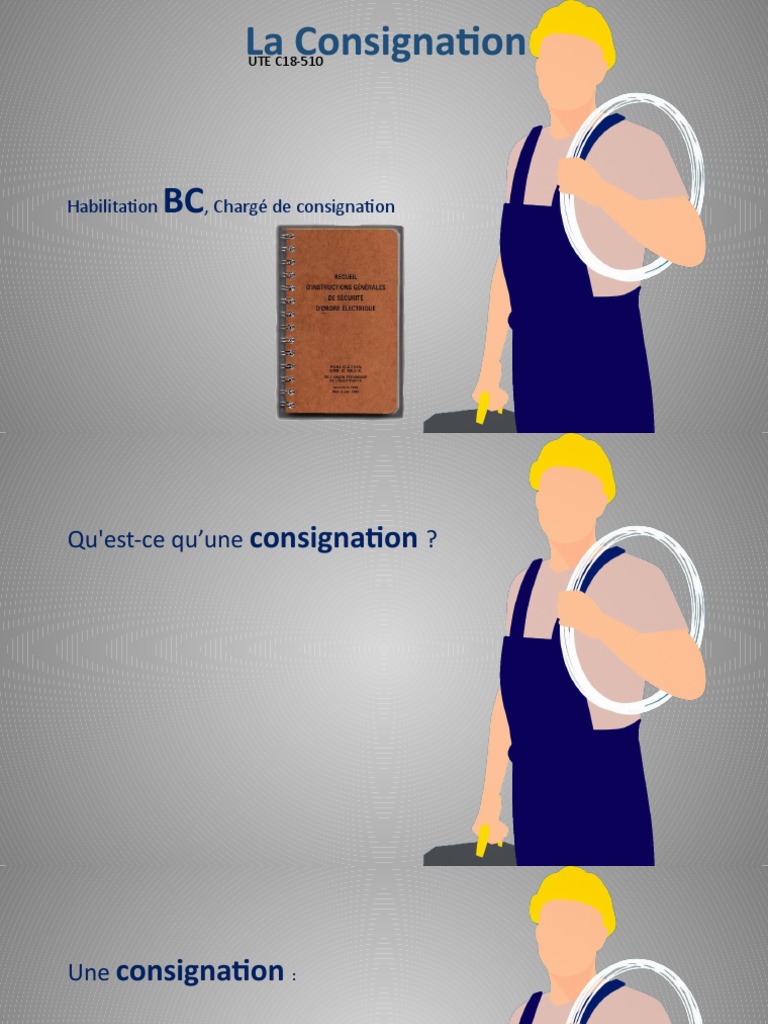

La Consignation

UTE C18-510

Habilitation BC, Chargé de consignation

Qu'est-ce qu’une consignation ?
Une consignation :

C'est une mesure de sécurité prévue pour

les opérations de maintenance ou de
réparation d'une machine, qui implique la
mise hors tension des sources d'énergie.
La préparation:

Avant de réaliser une consignation sur un

ouvrage électrique, il faut se protéger
correctement et rassembler l'équipement
nécessaire. C'est le rôle des équipements de
protection individuelle (EPI).
Les EPI:
Veste
Chaussures de sécurité, isolante
Casque avec visière de protection
Gants isolants
Sur-gants de protection
Tapis isolant
 La Consignation
électrique en 5 étapes

Séparation
couper tous les conducteurs
électriques 1
4 VAT
Vérification d’Absence de Tension

2
Condamnation
condamner la remise sous
tension

5
MALT
provoque une coupure par
court-circuit
Identification
vérifier que l’on travaille bien sur la
portion qui a été condamnée 3
 La Consignation
électrique en 5 étapes

Séparation
couper tous les conducteurs
électriques 1
La séparation est la première étape de la consignation électrique.
Elle consiste à couper tous les conducteurs électriques actifs, ainsi que le
neutre.
 La Consignation
électrique en 5 étapes

Séparation
couper tous les conducteurs
électriques 1
Poignée accessoire pour
sectionneur

Disjoncteur Disjoncteur Général

unipolaire
 La Consignation
électrique en 5 étapes

Séparation
couper tous les conducteurs
électriques 1
2
Condamnation
condamner la remise sous
tension
 La Consignation
électrique en 5 étapes

La condamnation est le deuxième point

dans la procédure de consignation, elle
permet de sécuriser toute l’installation. Cette
procédure consiste à condamner la remise
2
Condamnation
condamner la remise sous sous tension.
tension
 La Consignation
électrique en 5 étapes

La condamnation ce fait avec:

Un cadenas
Un bloc disjoncteur
2
Condamnation
condamner la remise sous Des bâches isolantes
tension

La pose d’un affichage explicitant la

condamnation de l’organe de coupure
Inscription sur cadenas
Pancarte
Macaron
Seul le chargé de consignation, ou son remplaçant, ayant réalisé la
condamnation peut retirer cette condamnation.
 La Consignation
électrique en 5 étapes

2
Condamnation
condamner la remise sous
tension

Identification
vérifier que l’on travaille bien sur la
portion qui a été condamnée 3
 La Consignation
électrique en 5 étapes

L’Identification a pour but

de s’assurer que la
condamnation a bien été
réalisée sur l’installation
Cette identification peut se faire de différentes
concernée par les travaux.
manières:

Consultation de schémas disponibles

Identification
vérifier que l’on travaille bien sur la
portion qui a été condamnée
La connaissance de l’installation
3 Lorsque les conducteurs peuvent être
suivis de façon certaine, contrôle visuel.
 La Consignation
électrique en 5 étapes

Identification
vérifier que l’on travaille bien sur la
portion qui a été condamnée 3
 La Consignation
électrique en 5 étapes

La VAT Signifie Vérification

d’Absence de Tension. Elle permet
de s’assurer de l’absence de
tension sur la zone de travail. 4 VAT
Vérification d’Absence de Tension
 La Consignation
électrique en 5 étapes

La VAT Signifie Vérification

d’Absence de Tension. Elle permet
de s’assurer de l’absence de
tension sur la zone de travail. 4 VAT
Vérification d’Absence de Tension

VAT Multimètre
Elle ce fait avec un VAT, non pas
avec un multimètre.
La Consignation
électrique en 5 étapes

4 VAT
Vérification d’Absence de Tension
 La Consignation
électrique en 5 étapes

La MALT, ou Mise À La Terre et en

Court-Circuit, est la cinquième étape
de la consignation électrique. Elle est
la meilleure protection des
travailleurs. Elle a pour but de se
protéger d’éventuelles
5
MALT
réalimentations par l’amont ou l’aval provoque une coupure par

de l’installation. Pour cette raison, elle court-circuit

doit être réalisée de part et d’autre de

la zone de travail.
 La Consignation
électrique en 5 étapes

Séparation
couper tous les conducteurs
électriques 1
4 VAT
Vérification d’Absence de Tension

2
Condamnation
condamner la remise sous
tension

5
MALT
provoque une coupure par
court-circuit
Identification
vérifier que l’on travaille bien sur la
portion qui a été condamnée 3

Merci à www.catuelec.com
