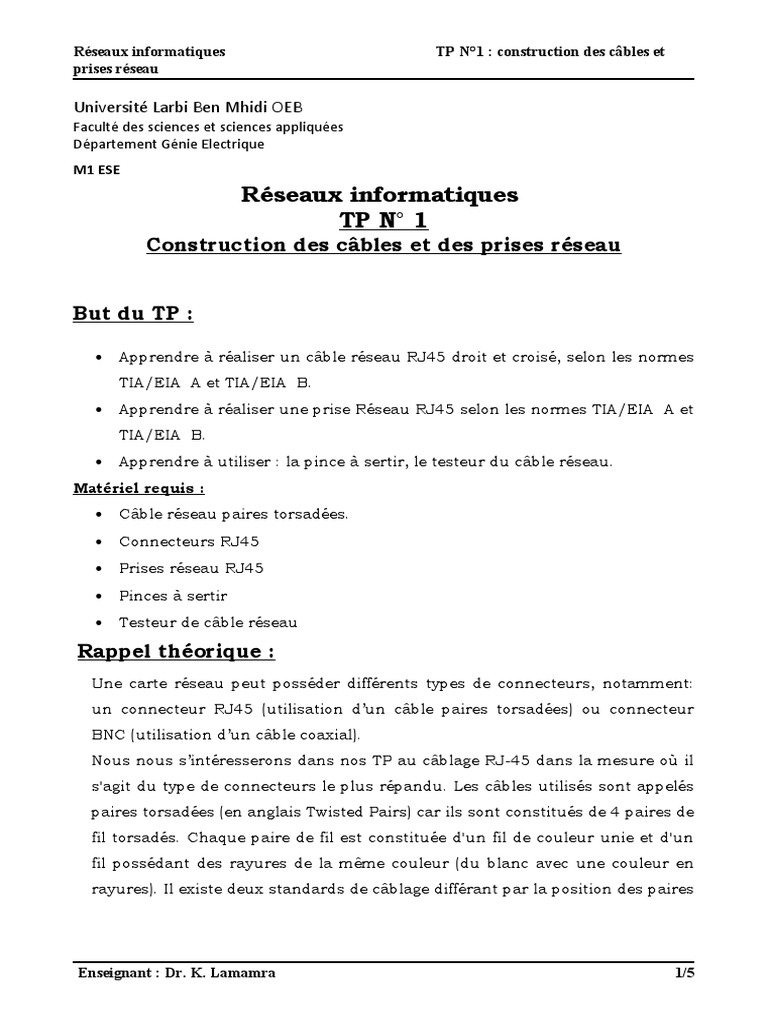

Réseaux informatiques TP N°1 : construction des câbles et

prises réseau

Université Larbi Ben Mhidi OEB

Faculté des sciences et sciences appliquées
Département Génie Electrique
M1 ESE
Réseaux informatiques
TP N° 1
Construction des câbles et des prises réseau

But du TP :

 Apprendre à réaliser un câble réseau RJ45 droit et croisé, selon les normes
TIA/EIA A et TIA/EIA B.
 Apprendre à réaliser une prise Réseau RJ45 selon les normes TIA/EIA A et
TIA/EIA B.
 Apprendre à utiliser : la pince à sertir, le testeur du câble réseau.
Matériel requis :
 Câble réseau paires torsadées.
 Connecteurs RJ45
 Prises réseau RJ45
 Pinces à sertir
 Testeur de câble réseau

Rappel théorique :
Une carte réseau peut posséder différents types de connecteurs, notamment:
un connecteur RJ45 (utilisation d’un câble paires torsadées) ou connecteur
BNC (utilisation d’un câble coaxial).
Nous nous s’intéresserons dans nos TP au câblage RJ-45 dans la mesure où il
s'agit du type de connecteurs le plus répandu. Les câbles utilisés sont appelés
paires torsadées (en anglais Twisted Pairs) car ils sont constitués de 4 paires de
fil torsadés. Chaque paire de fil est constituée d'un fil de couleur unie et d'un
fil possédant des rayures de la même couleur (du blanc avec une couleur en
rayures). Il existe deux standards de câblage différant par la position des paires

Enseignant : Dr. K. Lamamra 1/5

Réseaux informatiques TP N°1 : construction des câbles et
prises réseau

orange et verte, définis par le Electronic Industry Association /

Telecommunications Industry Association :
TIA/EIA 568A TIA/EIA 568B

Connecteur RJ45 sur vue de face, contacts vers le haut.

N° Norme TIA/EIA 568A Norme TIA/EIA 568B

1 Vert/Blanc Orange/Blanc
2 Vert Orange
3 Orange/Blanc Vert/Blanc
4 Bleu Bleu
5 Bleu/Blanc Bleu/Blanc
6 Orange Vert
7 Marron/Blanc Marron/Blanc
8 Marron Marron

Le câble droit
La connectique RJ45 sert normalement à connecter les ordinateurs par
l'intermédiaire d'un concentrateur (en anglais Hub) ou d'un commutateur (en
anglais Switch).
Lorsqu'un ordinateur est connecté à un hub ou à un Switch, le câble utilisé est
appelée câble droit (en anglais patch câble), ce qui signifie qu'un fil relié à une
position du connecteur d'un côté est relié à la même position de l'autre côté
(c’est à dire utiliser la même norme dans les deux extrémités du câble).
Le câble croisé
Pour connecter un ensemble de deux ordinateurs il est possible d'éviter
l'utilisation d'un hub. Il est préférable d’utiliser un câble croisé (en anglais
cross câble ou crossover), un câble dont deux fil se croisent. Pour ce type de
câble nous devons utiliser la norme TIA/EIA T568A pour une des extrémités, et

Enseignant : Dr. K. Lamamra 2/5

Réseaux informatiques TP N°1 : construction des câbles et
prises réseau

la norme TIA/EIA T568B pour l'autre (c’est à dire utiliser une norme dans une
extrémité du câble et une autre norme dans la 2ème extrémité).
Manipulation :
1. Construction d’un câble droit et d’un câble croisé
Suivre les étapes suivantes et réaliser un câble droit et un autre câble croisé,
puis tester les deux câbles :
 Prendre un câble UTP ou FTP d’environ
2 mètres.

 Couper la gaine du bord du câble (environ 2.5 cm) en utilisant une pince à
sertir, ou bien en utilisant un cutter.

 Arranger les fil en utilisant la même norme A ou B pour les 2 extrémités

pour un câble droit et deux normes différentes des deux extrémités pour un
câble croisé.

 Aligner les fil pour qu’ils soient droits et couper avec la pince environ 1cm
en gardant la même longueur pour tous les fil.
 Faire glisser à fond les fil dans le connecteur.

Enseignant : Dr. K. Lamamra 3/5

Réseaux informatiques TP N°1 : construction des câbles et
prises réseau

 Pousser aussi la gaine le plus loin possible, en évitant que les fil se tordent

 Utiliser la pince pour sertir le connecteur.

 Idem pour la deuxième extrémité.

 Dés que le connecteur soit prêt, utiliser le testeur pour le vérifier.

2. Construction d’une prise réseau :

 La construction de la prise est plus facile que le connecteur, dans la
mesure où les deux normes A et B sont représentées sur la prise avec des
numéros et des couleurs.
 Il suffit juste de placer les fil dans la position appropriée et les fixer avec le
levier de la prise.
 Couper en suite le la partie supplémentaire des fil (partie inutile).
 Tester la prise.

Enseignant : Dr. K. Lamamra 4/5

Réseaux informatiques TP N°1 : construction des câbles et
prises réseau

3. Compte rendu
3.1. Quelles sont les couleurs des fil constituant un câble réseau RJ-45
..............................................................................................................................................................................................
.............................................................................................................................................................................................
.............................................................................................................................................................................................

3.2. Décrire le testeur de réseau

..............................................................................................................................................................................................
.............................................................................................................................................................................................
..............................................................................................................................................................................................
.............................................................................................................................................................................................
..............................................................................................................................................................................................
.............................................................................................................................................................................................
..............................................................................................................................................................................................

3.3. Quels sont les fil qui ne changent pas dans les deux normes TIA/EIA 568A et TIA/EIA 568B?
..............................................................................................................................................................................................
..............................................................................................................................................................................................
4. Conclusion
..............................................................................................................................................................................................
..............................................................................................................................................................................................
..............................................................................................................................................................................................
.............................................................................................................................................................................................
..............................................................................................................................................................................................
..............................................................................................................................................................................................
..............................................................................................................................................................................................
..............................................................................................................................................................................................
..............................................................................................................................................................................................
.............................................................................................................................................................................................
..............................................................................................................................................................................................
.............................................................................................................................................................................................

Groupe: .................... Date .............................................

Noms/prénoms: ......................................................................

.......................................................................................................

.......................................................................................................

...............................................................................................

Enseignant : Dr. K. Lamamra 5/5
