Université Aboubekr BELKAID TLEMCEN

‫ﻛﻠ�ﺔ اﻟﻌﻠوم – ﺘ�جﺎﻨﻲ ﻫدام‬

Faculté des Sciences – Tidjani HAddam
‫ﻗسم اﻹﻋﻼم اﻵﻟﻲ‬
Départemend’informatique

TP RESEAUX Classe LMD L2 Année Universitaire : 2023-2024

Réalisé par : Mr MERZOUG Mohamed
Mr ETCHIALI Abdelhak
TP N°02

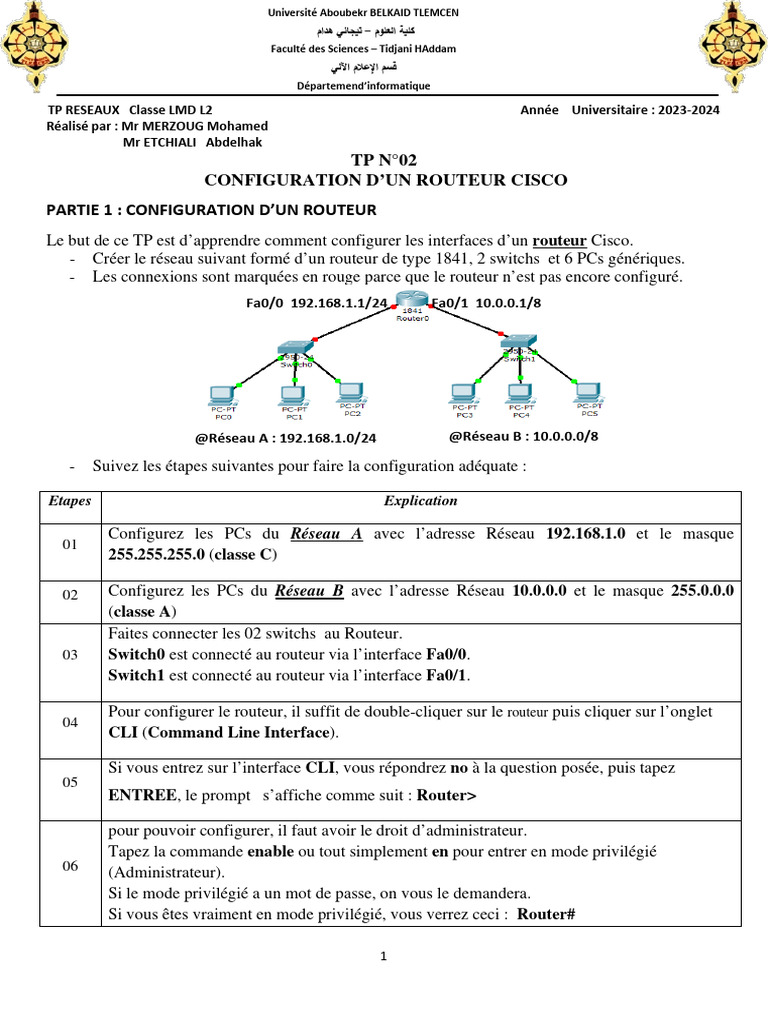

CONFIGURATION D’UN ROUTEUR CISCO
PARTIE 1 : CONFIGURATION D’UN ROUTEUR
Le but de ce TP est d’apprendre comment configurer les interfaces d’un routeur Cisco.
- Créer le réseau suivant formé d’un routeur de type 1841, 2 switchs et 6 PCs génériques.
- Les connexions sont marquées en rouge parce que le routeur n’est pas encore configuré.
Fa0/0 192.168.1.1/24 Fa0/1 10.0.0.1/8

@Réseau A : 192.168.1.0/24 @Réseau B : 10.0.0.0/8

- Suivez les étapes suivantes pour faire la configuration adéquate :

Etapes Explication

Configurez les PCs du Réseau A avec l’adresse Réseau 192.168.1.0 et le masque

01
255.255.255.0 (classe C)

02 Configurez les PCs du Réseau B avec l’adresse Réseau 10.0.0.0 et le masque 255.0.0.0
(classe A)
Faites connecter les 02 switchs au Routeur.
03 Switch0 est connecté au routeur via l’interface Fa0/0.
Switch1 est connecté au routeur via l’interface Fa0/1.

Pour configurer le routeur, il suffit de double-cliquer sur le routeur puis cliquer sur l’onglet
04
CLI (Command Line Interface).

Si vous entrez sur l’interface CLI, vous répondrez no à la question posée, puis tapez
05
ENTREE, le prompt s’affiche comme suit : Router>

pour pouvoir configurer, il faut avoir le droit d’administrateur.

Tapez la commande enable ou tout simplement en pour entrer en mode privilégié
06 (Administrateur).
Si le mode privilégié a un mot de passe, on vous le demandera.
Si vous êtes vraiment en mode privilégié, vous verrez ceci : Router#

1
 Tapez la commande config terminal ou config t pour indiquer que vous voulez configurer le
07
terminal (le routeur). Ensuite vous verrez ceci :Router(config)#

Vous avez 02 interfaces à configurer sur le routeur Fa0/0 et Fa0/1 en utilisant les
commandes suivantes :
Router(config)#interface nom-de-l-interface (indiquer le nom de l’interface ou bien int)
08 Router(config-if)#ip address adresse-ip-de-l-interface masque-de-sous-réseau
Router(config-if)#no shutdown (rendre l’interface active. Point vert)
Router(config-if)#exit ( La configuration de l’interface est terminé)
Crtl+Z (sortir du mode configuration), le prompt s’affiche comme ceci : Router#

Récapitulatif : voici ce que vous allez saisir pour configurer les 02 interfaces du routeur :
router>enable (ou bien en)
Router# config terminal (ou bien config t)
Router(config)# interface Fa0/0 (ou bien int)
Router(config-if)# ip address 192.168.1.1 255. 255. 255.0
Router(config-if)#no shutdown

09 Router(config-if)#exit
Router(config)# int Fa0/1
Router(config-if)# ip address 10.0.0.1 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#exit
Crtl + Z (pour quitter le mode configuration)
Pour vérifier si la configuration est bien faite, vous saisissez la commande :
10
Router# show ip int brief

Maintenant la configuration des interfaces est terminée.

11 Pour tester, faites un ping entre un PC du réseau A et un PC du réseau B.

Pourquoi il n y a pas de réponse ?

12 Pour réparer ce problème, vous devez modifier la passerelle (Gateway) des 02 PCs.
Cliquez sur PC0, Sélectionnez l’onglet Desktop, puis cliquez sur IP Configuration
13 Saisissez l’adresse de l’interface (Fa0/0) 192.168.1.1 comme Gateway pour PC0.
Refaites la même chose pour PC1 et PC2.
Cliquez sur PC3, Sélectionnez l’onglet Desktop, puis cliquez sur IP Configuration
14 Saisissez l’adresse de l’interface (Fa0/1) 10.0.0.1 comme Gateway pour PC3.
Refaites la même chose pour PC4 et PC5.
2
 15 Faites un ping entre un PC du réseau A et un PC du réseau B pour voir s’il y a une réponse.
La commande « tracert » sous windows / « traceroute » sous Linux
tracert @IP (ou nom_domaine) : permet d'afficher les sauts réseaux (@ip équipements
16
intermédiaires) parcourus par un paquet pour atteindre la destination indiquée en paramètre.
Exemlpe : tracert 192.168.1.2 ou bien tracert www.serveur.com

PARTIE 2: INSERTION D’UN MODULE DANS UN ROUTEUR CISCO :

Les Routeurs Cisco offrent la possibilité d’ajouter différents modules. L’outil de simulation Packet
Tracer permet de simuler une façade de routeur et ainsi monter différents modules.
Pour ajouter un module, il faut le faire dans cet ordre :

* Double clique sur le routeur puis sur l’onglet physical, puis mettre hors tension le routeur
* Glisser le module dans l’emplacement prévu à cet effet ; (le module WIC-1NET)
* Remettre en tension le routeur.

Ce module WIC-1NET permet d’ajouter une interface Ethernet au routeur. Par défaut, il y a deux
interfaces. On peut ajouter autant d’interfaces selon le nombre d’emplacements vides sur le routeur.

3
 TRAVAIL DEMANDE
- Réalisez le réseau suivant et faites la configuration adéquate :

E0/1/0 E0/0/0
@Réseau D : 150.2.0.0/16 @Réseau C : 200.200.100.0/24

Fa0/0 Fa0/1

@Réseau A : 172.16.0.0 / 16 @Réseau B : 2.0.0.0 / 8

Les 4 réseaux sont interconnectés entre eux via un Routeur1841.

Questions :

1- Ajoutez un routeur1841 puis insérer le nombre nécessaire de module WIC-1NET.

2- Faites les connexions nécessaires pour avoir une connexion entre les 04 Réseaux.
3- Configurez les @IP des PCs de chaque Réseau. (faire un plan d’adressage)
4- Configurez les 04 interfaces du routeur (en mode CLI).
5- Utilisez la commande ping pour tester la connectivité entre les différents réseaux.
6- La commande tracert (sous windows) traceroute(sous linux) permet de lister les différents
nœuds réseaux traversés entre deux interfaces réseaux.
- Utiliser cette commande pour lister les nœuds réseaux entre des PCs de réseau différent.
